EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.55VXP3D1809PFIKD

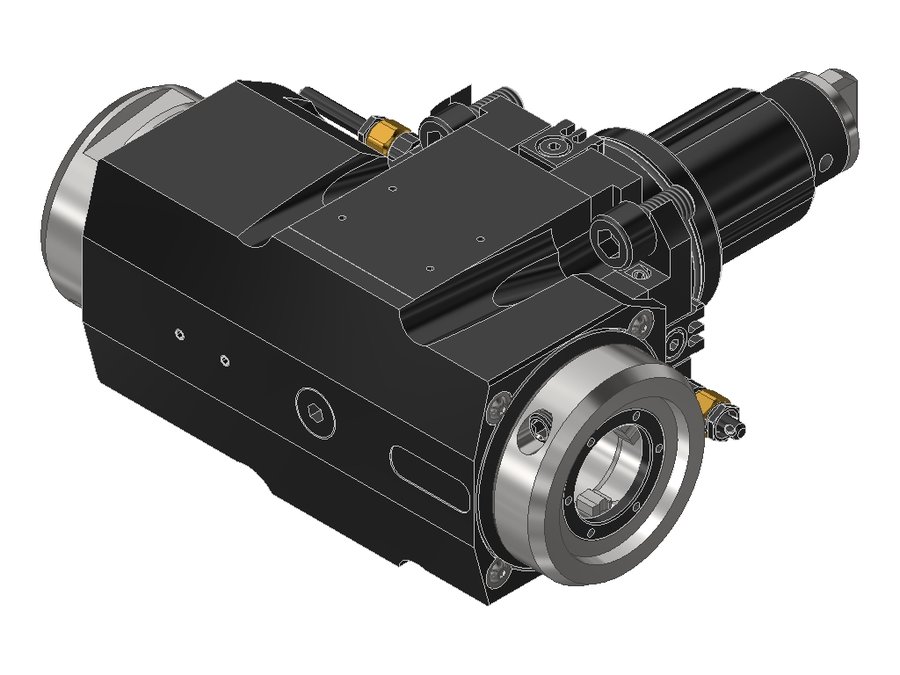

Головка приводная радиальная сверлильно-фрезерная EWS 60.55VXP3D1809PFIKD, хвостовик Ø55, VXP3
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB064A5515 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 55 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BMT55 |
| Присоединение инструмента | EWS Varia VXP4 |
| Функциональная длина | 60 мм |
| Вылет LPR | 96 мм |
| Масса | 7,597 кг |
| Высота | 84 мм |
| Общая длина | 200 мм |
| Заказной номер EWS | 240398 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Система EWS Varia | EWS Varia VXP4 |
| Макс. крутящий момент | 63 Н·м |
| Функциональная ширина | 105 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.55VX31809PFIKDGL | 55 | BMT55 | EWS Varia VX3 | 60 | 96 | 200 | |
| 60.55VX31809PFIKDGL-CC4 | 55 | BMT55 | EWS Varia VX3 | 60 | 96 | 200 | |
| 60.55VX31809PFIKDGLX70 | 55 | BMT55 | EWS Varia VX3 | 70 | 106 | 210 | |
| 60.55VX31809PFIKDGLX85 | 55 | BMT55 | EWS Varia VX3 | 85 | 121 | 225 | |
| 60.55VX31809PFIKDI1X70 | 55 | BMT55 | EWS Varia VX3 | 70 | 106 | 210 | |
| 60.55VX31809PFIKDI1X85 | 55 | BMT55 | EWS Varia VX3 | 85 | 121 | 225 | |
| 60.55VXP3D1809PFIKD | 55 | BMT55 | EWS Varia VXP4 | 60 | 96 | 200 | Текущая |
| 60.55VXP31809PFGL | 55 | BMT55 | EWS Varia VXP4 | 60 | 96 | 200 | |
| 60.60.4VX4LT2000V12GL | 60,4 | BMT60C Okuma | EWS Varia VX4 | 90 | 129,5 | 206,5 | |
| 60.60.4VX4LT2000V12IKDGL | 60,4 | BMT60C Okuma | EWS Varia VX4 | 90 | 129,5 | 206,5 | |
| 60.60.432LT2000V12GLIM | 60,4 | BMT60C Okuma | цанга ER32 | 90 | 129,5 | 206,5 | |
| 60.60.432LT2000V12IKDGLIM | 60,4 | BMT60C Okuma | цанга ER32 | 90 | 129,5 | 206,5 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.55VXP3D1809PFIKD.
Принадлежности и оснастка для настройки инструмента3
- EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
- MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000, MW-BMT-P2000
- UMB100Приспособление монтажное EWS UMB100, UMB100
Ключи и отвёртки1
- DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
