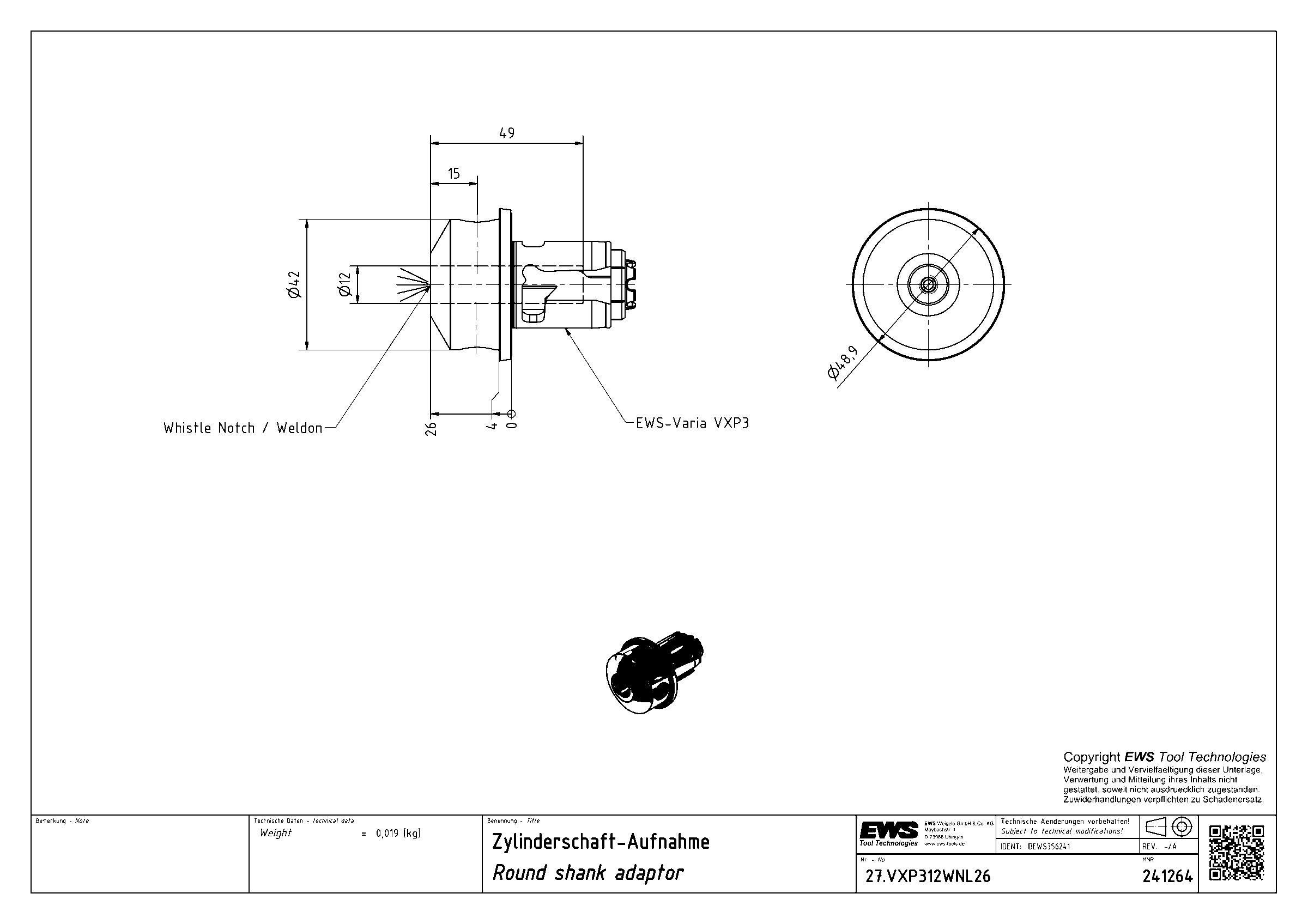

EWS · Адаптеры для инструмента с цилиндрическим хвостовиком EWS системы EWS Varia · арт. 27.VXP312WNL26

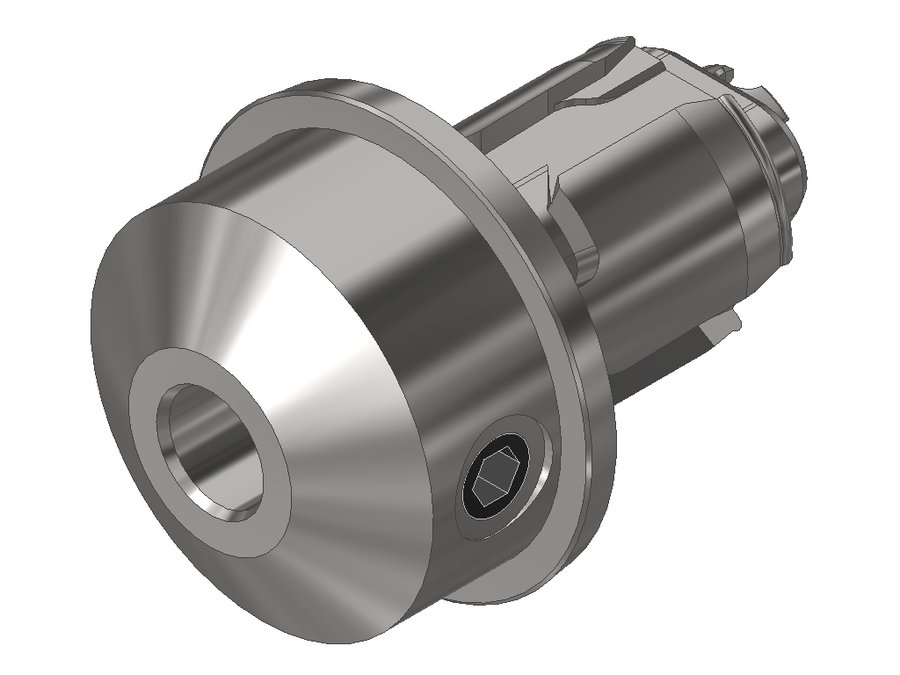

Адаптер для инструмента с цилиндрическим хвостовиком EWS 27.VXP312WNL26, EWS - Varia VXP3 - адаптер, Whistle Notch/Weldon Ø 12
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 42 мм |
| Код интерфейса станка | EWC00300495 |
| Код интерфейса инструмента | ZYL01201015 |
| Диаметр буртика | 48,9 мм |
| Диаметр хвостовика | 28 мм |
| Исполнение | нейтральное |
| Присоединение инструмента | Weldon Ø 12.0 |
| Функциональная длина | 23 мм |
| Вылет LPR | 26 мм |
| Масса | 0,019 кг |
| Общая длина | 65,85 мм |
| Заказной номер EWS | 241264 |
| Система EWS Varia | EWS Varia VXP3 |
Другие типоразмеры серии
Адаптеры для инструмента с цилиндрическим хвостовиком EWS системы EWS Varia — 117 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|
| 27.VXP308WNL17 | 28 | Weldon Ø 8.0 | 23 | 17 | 56,85 | |
| 27.VXP310L43SHR | 28 | Shrinkfit Ø 10.0 | 6 | 43 | 82,85 | |
| 27.VXP310WNL06 | 28 | Weldon Ø 10.0 | 27 | 6 | 45,85 | |
| 27.VXP310WNL26 | 28 | Weldon Ø 10.0 | 14 | 26 | 65,85 | |
| 27.VXP312HYDL26 | 28 | Hydraulic chuck Ø 12.0 | -16 | 26 | 65,85 | |
| 27.VXP312L43SHR | 28 | Shrinkfit Ø 12.0 | 6 | 43 | 82,85 | |
| 27.VXP312WNL26 | 28 | Weldon Ø 12.0 | 23 | 26 | 65,85 | Текущая |
| 27.VXP316WNL06 | 28 | Weldon Ø 16.0 | 27 | 6 | 45,85 | |
| 27.VXP316WNL28 | 28 | Weldon Ø 16.0 | 24 | 28 | 67,85 | |
| 27.VXP320WNL58 | 28 | Weldon Ø 20.0 | -4 | 58 | 97,85 | |
| 27.VXP406L54SHR | 35 | Shrinkfit Ø 6.0 | 24 | 54 | 99,85 | |
| 27.VXP406WNL06 | 35 | Weldon Ø 6.0 | 27 | 6 | 51,85 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 27.VXP312WNL26.
Принадлежности и оснастка для настройки инструмента5
- EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
- MB-VX3Устройство предварительной настройки EWS MB-VX3, EWS - Varia VX3 - адаптер
- MW-VXT3Приспособление монтажное EWS MW-VXT3, MW-VXT3
- TC-100 VX3-20 table stand with Varia VX3/V3 trayСтойка настольная EWS TC-100 VX3-20 с лотком Varia VX3/V3
- UMB100Приспособление монтажное EWS UMB100, UMB100
Запчасти к инструменту1
- PT.VX3Крышка защитная EWS PT.VX3, EWS - Varia VX3 - адаптер
