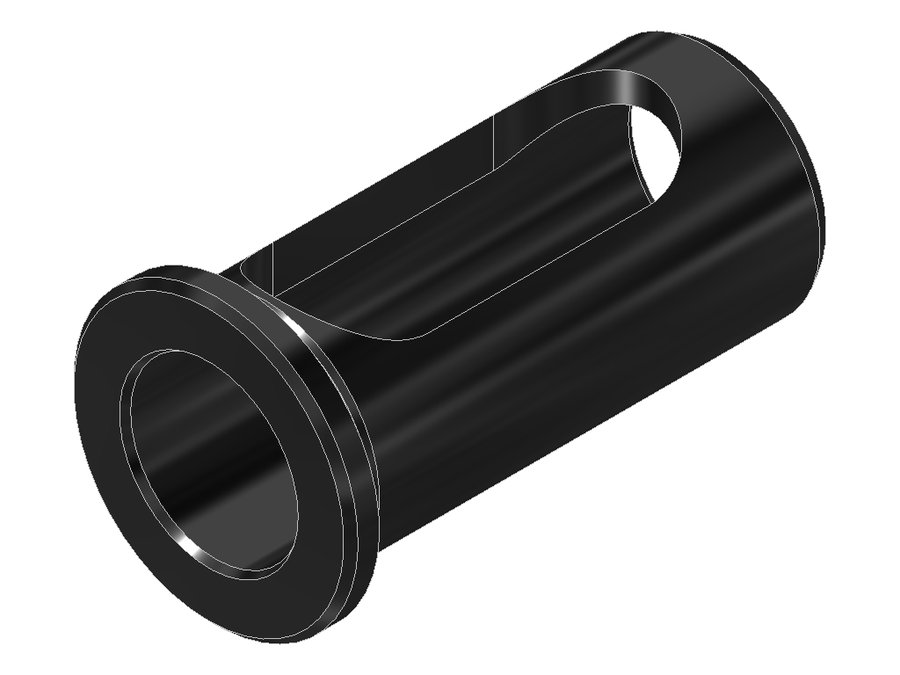

Втулка переходная EWS 28.1612S, хвостовик Ø16, отверстие Ø12 мм
EWS · Втулки переходные EWS · арт. 28.1612S

Втулка переходная EWS 28.1612S, хвостовик Ø16, отверстие Ø12 мм

Угол выхода0°
Код интерфейса станкаZYL01602215
Код интерфейса инструментаZYL01202215
Диаметр хвостовика16 мм
Исполнениенейтральное
Присоединение инструментаборштанга Ø12
Масса0,021 кг
Заказной номер EWS136212

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 28.1612S в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Втулки редукционные

Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.

Материалы

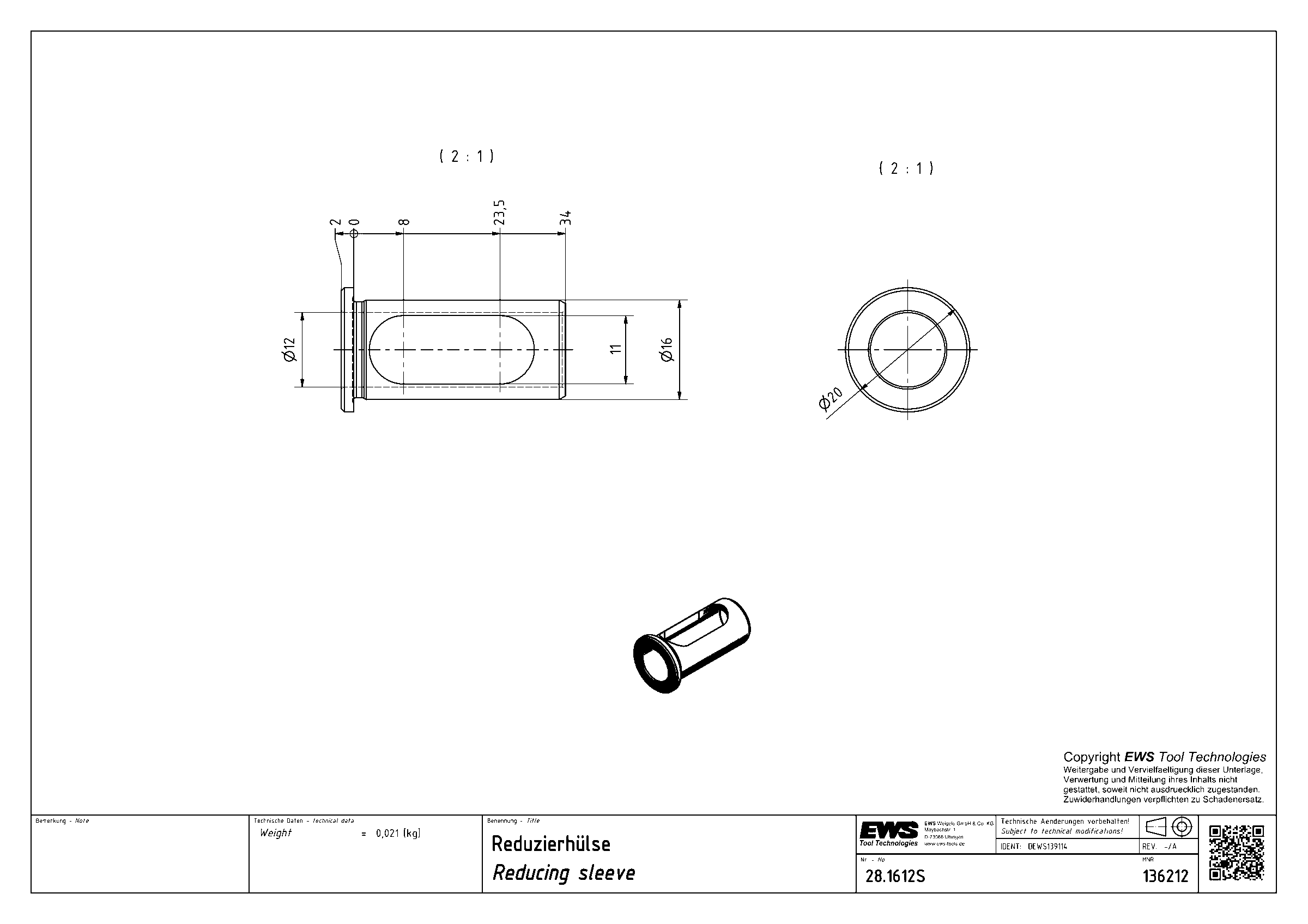

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Втулки переходные EWS — 156 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.

АртикулДиаметр хвостовика, ммМасса, кгОбщая длина, ммИсполнениеПрисоединение инструментаВ список
28.1206HYD120,01———
28.1208HYD120,02———
28.1210HYD120,013———
28.1606S160,03536нейтральноеборштанга Ø6
28.1608S160,033—нейтральноеборштанга Ø8
28.1610S160,028—нейтральноеборштанга Ø10
28.1612S160,021—нейтральноеборштанга Ø12Текущая
28.2004HYD200,09854——
28.2005HYD200,096———
28.2006200,06130——
28.2006HYD200,12———
28.2006S200,062—нейтральноеборштанга Ø6

Совместимость

Связанные позиции по данным производителя — 33 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 28.1612S.

Переходники6

  • 28.1203HYDВтулка переходная EWS 28.1203HYD, 12, 03
  • 28.1204HYDВтулка переходная EWS 28.1204HYD, хвостовик Ø12, гидропатрон Ø мм
  • 28.1205HYDВтулка переходная EWS 28.1205HYD, 12, 05
  • 28.1206HYDВтулка переходная EWS 28.1206HYD, 12, 06
  • 28.1208HYDВтулка переходная EWS 28.1208HYD, 12, 08
  • 28.1210HYDВтулка переходная EWS 28.1210HYD, 12, 10

Подходит к позициям

У этих позиций 28.1612S указан производителем как подходящий.

Инструмент статический14

  • 19.1616Адаптер для инструмента EWS 19.1616, хвостовик Ø16, отверстие Ø16 мм
  • 19.2516Адаптер для инструмента EWS 19.2516, хвостовик Ø25, отверстие Ø16 мм
  • 19.3016Адаптер для инструмента EWS 19.3016, хвостовик Ø30, отверстие Ø16 мм
  • 19.4016Адаптер для инструмента EWS 19.4016, хвостовик Ø40, отверстие Ø16 мм
  • 19.5016Адаптер для инструмента EWS 19.5016, хвостовик Ø50, отверстие Ø16 мм
  • 19.HSK63AT16Державка для расточных борштанг EWS 19.HSK63AT16, HSK63AT с ограниченным допуском
  • 19.VXT316L20Державка для расточных борштанг EWS 19.VXT316L20, система EWS Varia VXT3, отверстие Ø16 мм
  • 19.VXT416L20Державка для расточных борштанг EWS 19.VXT416L20, система EWS Varia VXT4, отверстие Ø16 мм
  • 27.HSK50A16L95SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.HSK50A16L95SHR, HSK50A, термопатрон
  • 27.HSK63A16L95SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.HSK63A16L95SHR, HSK63A, длина 95 мм
  • 27.HSK100A16L100SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.HSK100A16L100SHR, HSK100A, длина 100 мм
  • 27.V516L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V516L54SHR, система EWS Varia V5, отверстие Ø16 мм
  • 27.VX316L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX316L54SHR, система EWS Varia VX3, отверстие Ø16 мм
  • 27.VX416L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX416L54SHR, система EWS Varia VX4, отверстие Ø16 мм

Переходники11

  • 28.2016SВтулка переходная EWS 28.2016S, хвостовик Ø20, отверстие Ø16 мм
  • 28.2516HYDВтулка переходная EWS 28.2516HYD, хвостовик Ø25, 16
  • 28.2516SВтулка переходная EWS 28.2516S, хвостовик Ø25, отверстие Ø16 мм
  • 28.3216G200Втулка переходная EWS 28.3216G200, хвостовик Ø32, отверстие Ø16 мм
  • 28.3216G200-GEWВтулка переходная EWS 28.3216G200-GEW, хвостовик Ø32, отверстие Ø16 мм
  • 28.3216G200IKВтулка переходная EWS 28.3216G200IK, хвостовик Ø32, отверстие Ø16 мм
  • 28.4016SВтулка переходная EWS 28.4016S, хвостовик Ø40, отверстие Ø16 мм
  • 28.4016S-GEWВтулка переходная EWS 28.4016S-GEW, хвостовик Ø40, отверстие Ø16 мм
  • 28.4016SIKВтулка переходная EWS 28.4016SIK, хвостовик Ø40, отверстие Ø16 мм
  • 28.5016SВтулка переходная EWS 28.5016S, хвостовик Ø50, отверстие Ø16 мм
  • 28.5016SIKВтулка переходная EWS 28.5016SIK, хвостовик Ø50, отверстие Ø16 мм

Цанги2

  • 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 320 470E-Ø16Цанга ER32 EWS 320 470E-Ø16, Ø16 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
