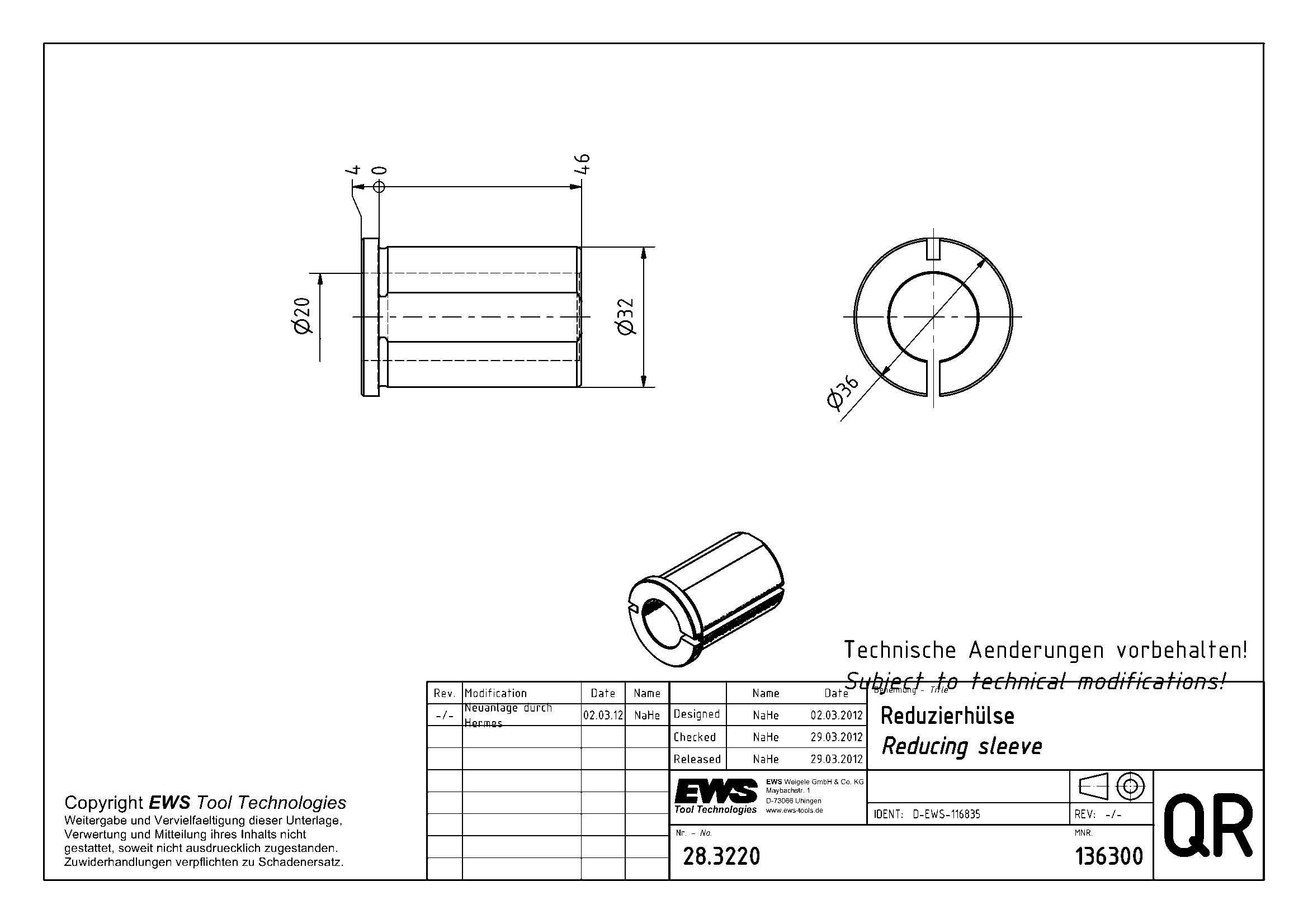

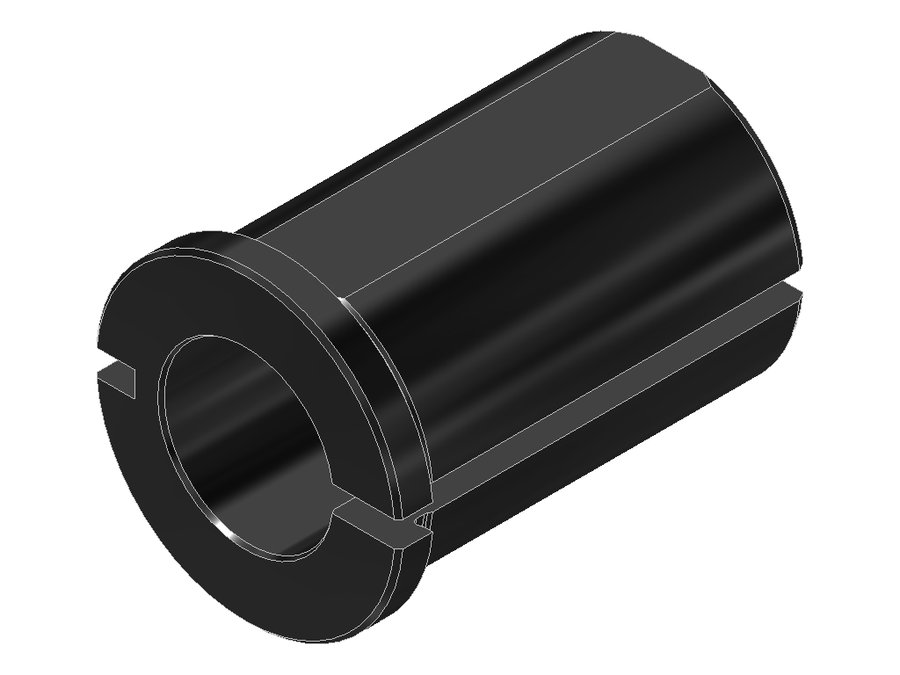

Втулка переходная EWS 28.3220, хвостовик Ø32, отверстие Ø20 мм
EWS · Втулки переходные EWS · арт. 28.3220

Втулка переходная EWS 28.3220, хвостовик Ø32, отверстие Ø20 мм

Код интерфейса станкаZYL03202205
Код интерфейса инструментаZYL02002205
Диаметр буртика36 мм
Диаметр хвостовика32 мм
Масса0,183 кг
Общая длина50 мм
Заказной номер EWS136300

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 28.3220 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Втулки редукционные

Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Втулки переходные EWS — 156 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.

АртикулДиаметр хвостовика, ммМасса, кгОбщая длина, ммИсполнениеПрисоединение инструментаВ список
28.3216G200320,25158нейтральноеборштанга Ø16
28.3216G200-GEW320,28858нейтральноеборштанга Ø16
28.3216G200IK320,27161нейтральноеборштанга Ø16
28.3216HYD32——нейтральноегидропатрон Ø16
28.3218G200320,23258нейтральноеборштанга Ø18
28.3218G200IK320,2561нейтральноеборштанга Ø18
28.3220320,18350——Текущая
28.3220G200320,2158нейтральноеборштанга Ø20
28.3220G200IK320,22761нейтральноеборштанга Ø20
28.3220G200M6320,23261нейтральноеборштанга Ø20
28.3220HYD320,229—нейтральноегидропатрон Ø20
28.3225320,1250——

Совместимость

Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 28.3220.

Переходники6

  • 28.2006Втулка переходная EWS 28.2006, хвостовик Ø20, отверстие Ø6 мм
  • 28.2008Втулка переходная EWS 28.2008, хвостовик Ø20, отверстие Ø8 мм
  • 28.2010Втулка переходная EWS 28.2010, хвостовик Ø20, отверстие Ø10 мм
  • 28.2011HYDВтулка переходная EWS 28.2011HYD, хвостовик Ø20, отверстие Ø11 мм
  • 28.2012Втулка переходная EWS 28.2012, хвостовик Ø20, отверстие Ø12 мм
  • 28.2016Втулка переходная EWS 28.2016, хвостовик Ø20, отверстие Ø16 мм

Подходит к позициям

У этих позиций 28.3220 указан производителем как подходящий.

Переходники2

  • 28.4032Втулка переходная EWS 28.4032, хвостовик Ø40, отверстие Ø32 мм
  • 28.5032Втулка переходная EWS 28.5032, хвостовик Ø50, отверстие Ø32 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
