EWS · Втулки редукционные EWS · арт. 28.1606S

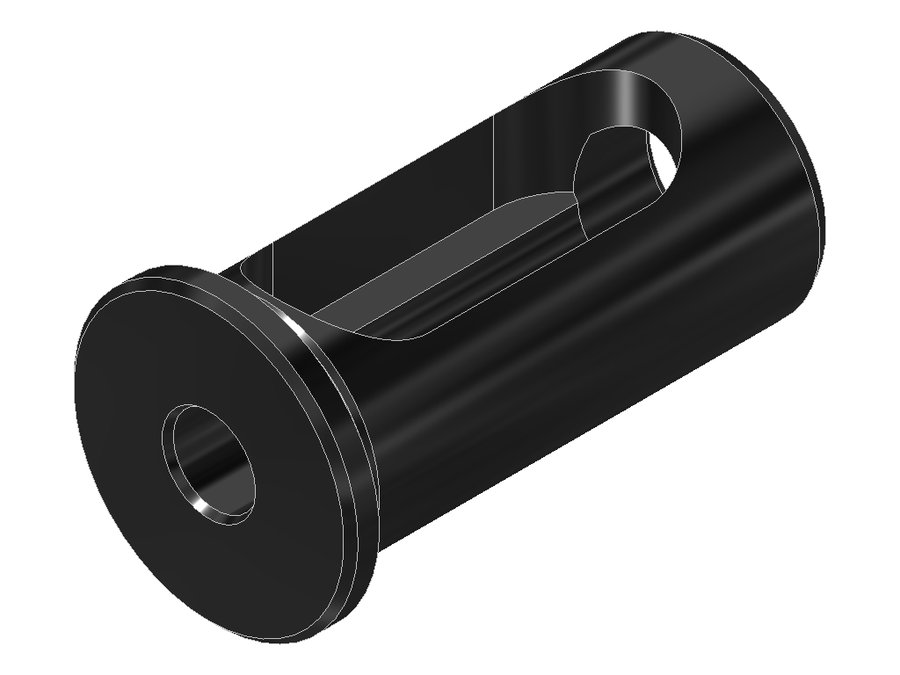

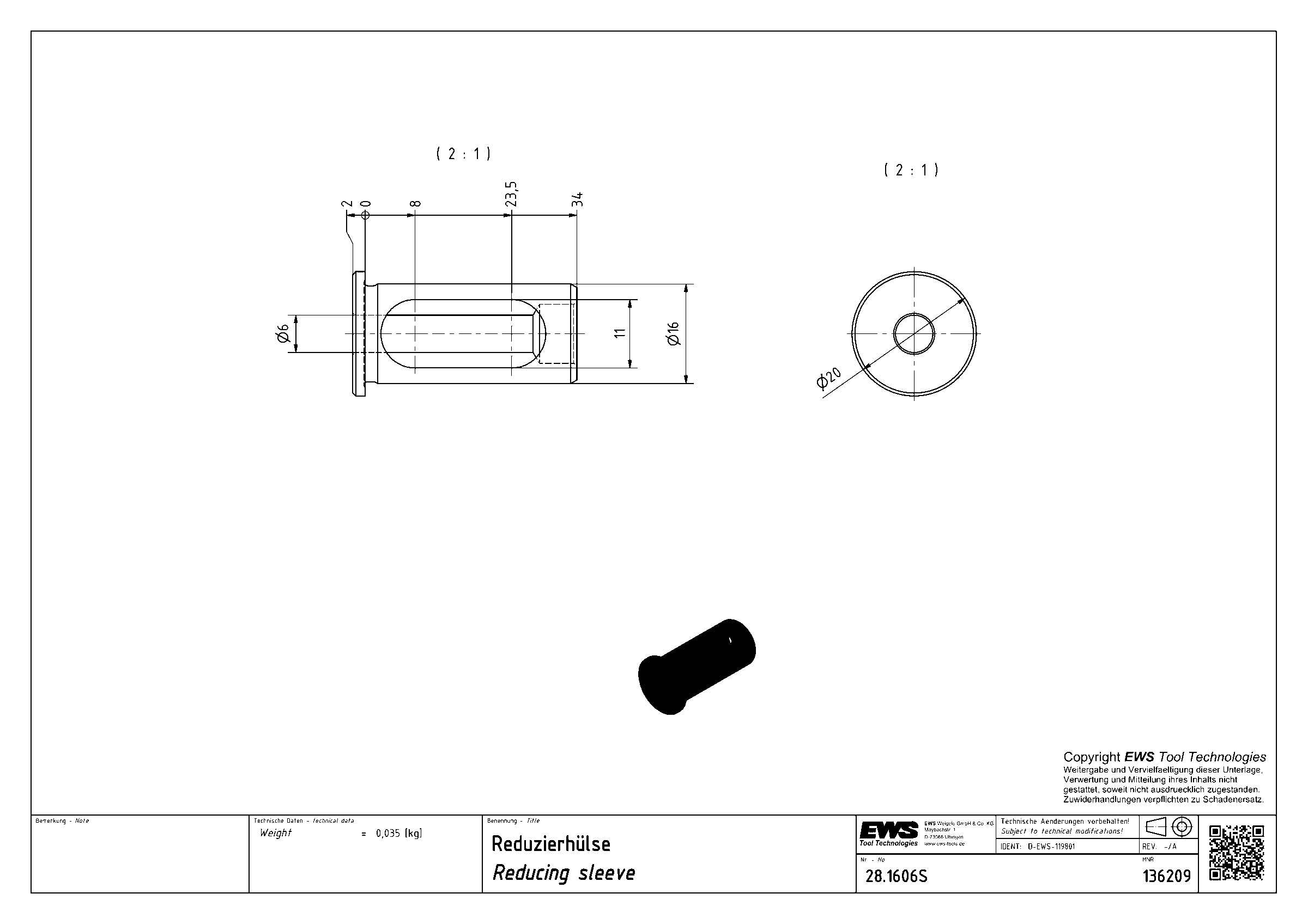

Втулка редукционная EWS 28.1606S, хвостовик Ø16, отверстие Ø6 мм
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 20 мм |
| Код интерфейса станка | ZYL01602215 |
| Код интерфейса инструмента | ZYL00602215 |
| Диаметр хвостовика | 16 мм |
| Исполнение | нейтральное |
| Присоединение инструмента | Ø 6.0 (boring bar) |
| Вылет LPR | 2 мм |
| Масса | 0,035 кг |
| Общая длина | 36 мм |
| Заказной номер EWS | 136209 |
Описание
Втулки редукционные
Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.
Другие типоразмеры серии
Втулки редукционные EWS — 156 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.
| Артикул | Диаметр хвостовика, мм | Масса, кг | Общая длина, мм | Исполнение | Присоединение инструмента | В список |
|---|---|---|---|---|---|---|
| 28.1203HYD | 12 | 0,04 | — | — | — | |
| 28.1204HYD | 12 | 0,04 | — | нейтральное | Ø 4.0 (boring bar) | |
| 28.1205HYD | 12 | 0,001 | — | — | — | |
| 28.1206HYD | 12 | 0,01 | — | — | — | |
| 28.1208HYD | 12 | 0,02 | — | — | — | |
| 28.1210HYD | 12 | 0,013 | — | — | — | |
| 28.1606S | 16 | 0,035 | 36 | нейтральное | Ø 6.0 (boring bar) | Текущая |
| 28.1608S | 16 | 0,033 | — | нейтральное | Ø 8.0 (boring bar) | |
| 28.1610S | 16 | 0,028 | — | нейтральное | Ø 10.0 (boring bar) | |
| 28.1612S | 16 | 0,021 | — | нейтральное | Ø 12.0 (boring bar) | |
| 28.2004HYD | 20 | 0,098 | 54 | — | — | |
| 28.2005HYD | 20 | 0,096 | — | — | — |
Совместимость
Связанные позиции по данным производителя — 27 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций 28.1606S указан производителем как подходящий.
Инструмент статический14
- 19.1616Адаптер для инструмента EWS 19.1616, хвостовик Ø16, отверстие Ø16 мм
- 19.2516Адаптер для инструмента EWS 19.2516, хвостовик Ø25, отверстие Ø16 мм
- 19.3016Адаптер для инструмента EWS 19.3016, хвостовик Ø30, отверстие Ø16 мм
- 19.4016Адаптер для инструмента EWS 19.4016, хвостовик Ø40, отверстие Ø16 мм
- 19.5016Адаптер для инструмента EWS 19.5016, хвостовик Ø50, отверстие Ø16 мм
- 19.HSK63AT16Державка для расточных борштанг EWS 19.HSK63AT16, HSK63AT с ограниченным допуском
- 19.VXT316L20Державка для расточных борштанг EWS 19.VXT316L20, EWS - Varia VXT3 - адаптер, отверстие Ø16 мм
- 19.VXT416L20Державка для расточных борштанг EWS 19.VXT416L20, EWS - Varia VXT4 - адаптер, отверстие Ø16 мм
- 27.HSK50A16L95SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.HSK50A16L95SHR, HSK50A, термопатрон
- 27.HSK63A16L95SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.HSK63A16L95SHR, HSK63A, длина 95 мм мм
- 27.HSK100A16L100SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.HSK100A16L100SHR, HSK100A, длина 100 мм
- 27.V516L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V516L54SHR, EWS - Varia V5- адаптер, отверстие Ø16 мм
- 27.VX316L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX316L54SHR, EWS - Varia VX3 - адаптер, отверстие Ø16 мм
- 27.VX416L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX416L54SHR, EWS - Varia VX4 - адаптер, отверстие Ø16 мм
Переходники11
- 28.2016SВтулка редукционная EWS 28.2016S, хвостовик Ø20, отверстие Ø16 мм
- 28.2516HYDВтулка редукционная EWS 28.2516HYD, хвостовик Ø25, 16
- 28.2516SВтулка редукционная EWS 28.2516S, хвостовик Ø25, отверстие Ø16 мм
- 28.3216G200Втулка редукционная EWS 28.3216G200, хвостовик Ø32, отверстие Ø16 мм
- 28.3216G200-GEWВтулка редукционная EWS 28.3216G200-GEW, хвостовик Ø32, отверстие Ø16 мм
- 28.3216G200IKВтулка редукционная EWS 28.3216G200IK, хвостовик Ø32, отверстие Ø16 мм
- 28.4016SВтулка редукционная EWS 28.4016S, хвостовик Ø40, отверстие Ø16 мм
- 28.4016S-GEWВтулка редукционная EWS 28.4016S-GEW, хвостовик Ø40, отверстие Ø16 мм
- 28.4016SIKВтулка редукционная EWS 28.4016SIK, хвостовик Ø40, отверстие Ø16 мм
- 28.5016SВтулка редукционная EWS 28.5016S, хвостовик Ø50, отверстие Ø16 мм
- 28.5016SIKВтулка редукционная EWS 28.5016SIK, хвостовик Ø50, отверстие Ø16 мм
Цанги2
- 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм
- 320 470E-Ø16Цанга ER32 EWS 320 470E-Ø16, Ø16 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
