EWS · Державки токарные продольные EWS для VDI · арт. 2.4025G400RL

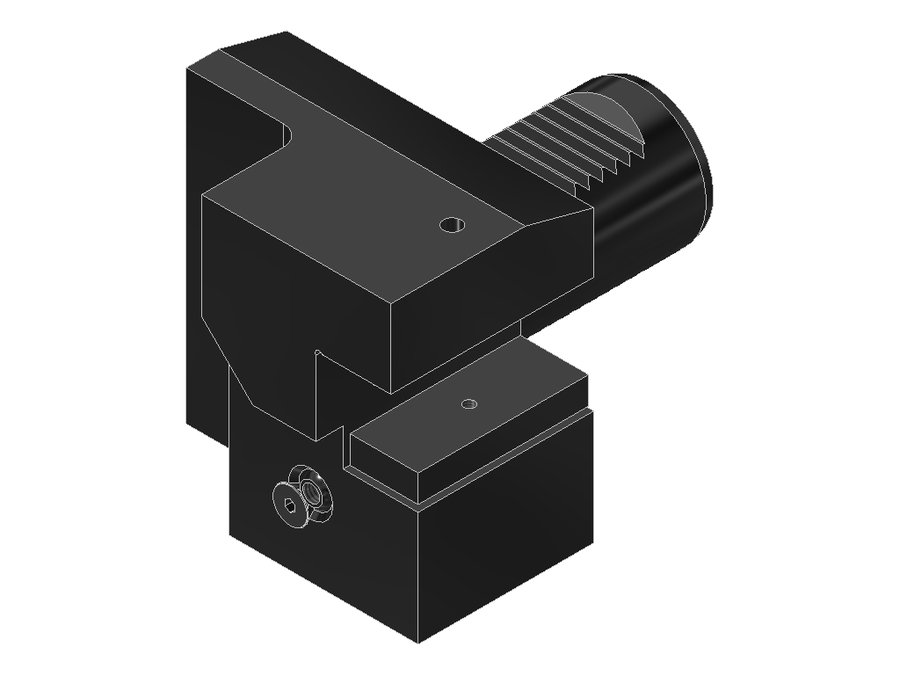

Державка токарная продольная EWS 2.4025G400RL, хвостовик Ø40, сечение 25×25 мм
| Угол выхода | 0° |
|---|---|
| Код интерфейса станка | ZYV04000115 |
| Код интерфейса инструмента | VKT25250115 |
| Диаметр хвостовика | 40 мм |
| Исполнение | правое |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | хвостовик 25x25 |
| Функциональная длина | 0 мм |
| Вылет LPR | 60 мм |
| Масса | 3,04 кг |
| Высота | 90,5 мм |
| Общая длина | 123 мм |
| Ширина | 90 мм |
| Заказной номер EWS | 136698 |
| Радиальная высота | 48 мм |
| Радиальная ширина | 47,5 мм |
| Функциональная ширина | 25,5 мм |
Другие типоразмеры серии
Державки токарные продольные EWS для VDI — 133 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Диаметр хвостовика, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 2.3019.05RL | VDI30 | хвостовик 3/4"x3/4" | 0 | — | 30 | — | |
| 2.3020/16 | VDI30 | хвостовик 20x20 | 0 | 70 | 30 | 125 | |
| 2.3020IK | VDI30 | хвостовик 20x20 | 0 | 70 | 30 | 125 | |
| 2.3020RLIK | VDI30 | хвостовик 20x20 | 0 | 70 | 30 | 125 | |
| 2.3020TNC65 | VDI30 | хвостовик 20x20 | 0 | 65 | 30 | 120 | |
| 2.4025/20 | VDI40 | хвостовик 25x25 | 0 | 85 | 40 | 148 | |
| 2.4025G400RL | VDI40 | хвостовик 25x25 | 0 | 60 | 40 | 123 | Текущая |
| 2.4025G400RLIK-L1=85 | VDI40 | хвостовик 25x25 | 0 | 85 | 40 | 148 | |
| 2.4025IK | VDI40 | хвостовик 25x25 | 0 | 85 | 40 | 148 | |
| 2.5032/25 | VDI50 | хвостовик 32x32 | 0 | 100 | 50 | 178 | |
| 3.2516/12 | VDI25 | хвостовик 16x16 | 0 | 55 | 25 | 103 | |
| 3.2519.05 | VDI25 | хвостовик 3/4"x3/4" | 0 | 55 | 25 | 103 |
