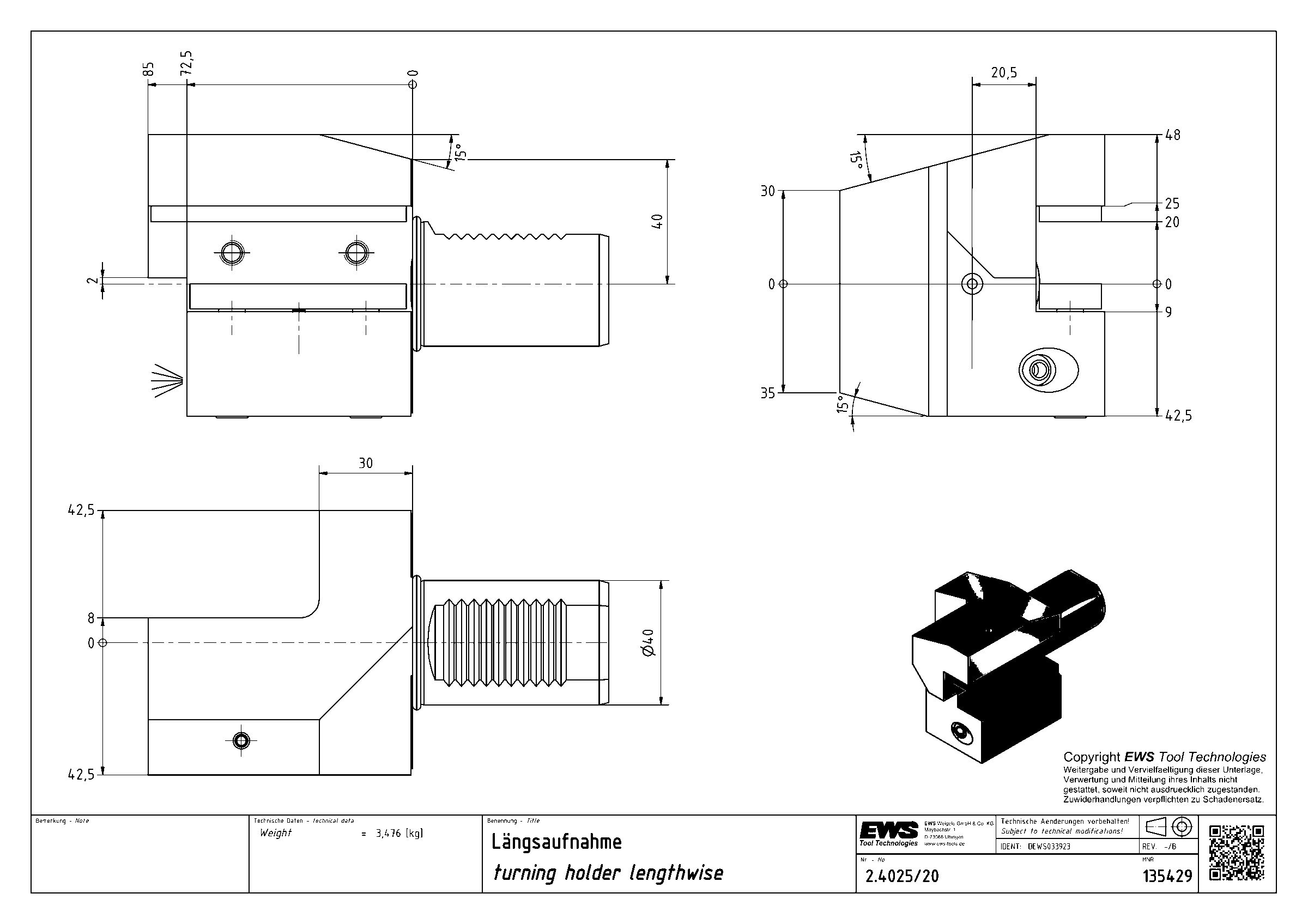

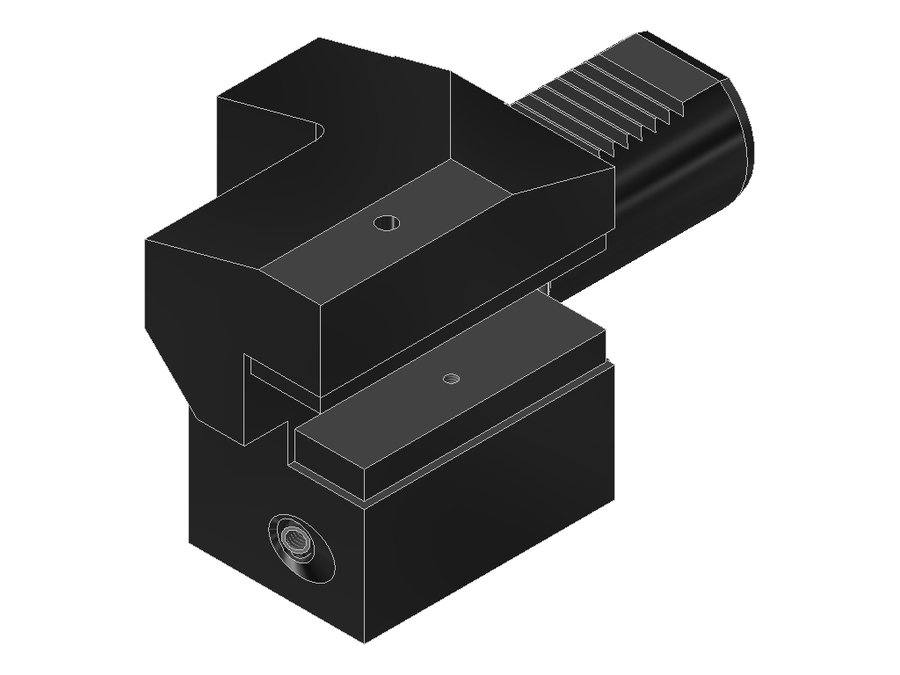

Державка токарная продольная EWS 2.4025/20, хвостовик Ø40, сечение 25×20 мм
EWS · Державки токарные продольные EWS, присоединение к станку VDI · арт. 2.4025/20

Державка токарная продольная EWS 2.4025/20, хвостовик Ø40, сечение 25×20 мм

Угол выхода0°
Код интерфейса станкаZYV04000115
Код интерфейса инструментаVKT25250115
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментахвостовик 25x25
Вылет LPR85 мм
Масса3,476 кг
Высота90,5 мм
Общая длина148 мм
Ширина85 мм
Заказной номер EWS135429
Радиальная высота48 мм
Радиальная ширина42,5 мм
Функциональная ширина20,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 2.4025/20 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная правая, форма C2, перевёрнутая

Токарная державка правого исполнения, перевёрнутая, для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммДиаметр хвостовика, ммВысота, ммОбщая длина, ммВ список
2.2520RLWVDI25хвостовик 20x2056,52566104,45
2.3019.05RLVDI30хвостовик 3/4"x3/4"—30——
2.3020/16VDI30хвостовик 20x20703073125
2.3020IKVDI30хвостовик 20x20703073125
2.3020RLIKVDI30хвостовик 20x20703069125
2.3020TNC65VDI30хвостовик 20x20653070120
2.4025/20VDI40хвостовик 25x25854090,5148Текущая
2.4025G400RLVDI40хвостовик 25x25604090,5123
2.4025G400RLIK-L1=85VDI40хвостовик 25x25854090,5148
2.4025IKVDI40хвостовик 25x25854090,5148
2.5032/25VDI50хвостовик 32x3210050110178
3.2516/12VDI25хвостовик 16x16552555103

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 2.4025/20.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40Приспособление монтажное EWS MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100
