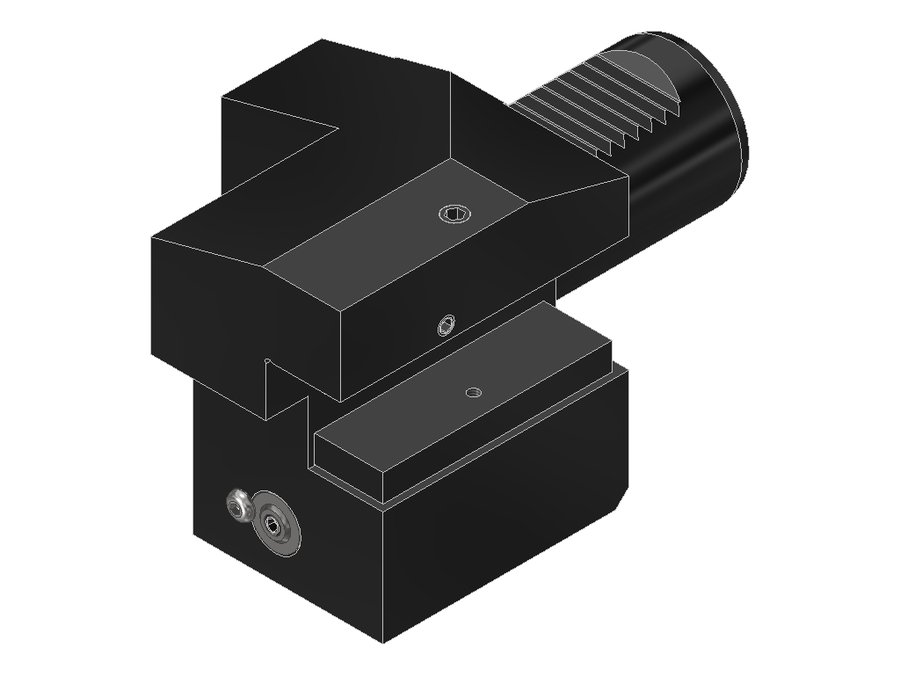

Державка токарная продольная EWS 2.4025G400RLIK-L1=85, хвостовик Ø40, сечение 25×25 мм
| Угол выхода | 0° |
|---|---|
| Код интерфейса станка | ZYV04000115 |
| Код интерфейса инструмента | VKT25250115 |
| Диаметр хвостовика | 40 мм |
| Исполнение | правое |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | хвостовик 25x25 |
| Вылет LPR | 85 мм |
| Масса | 3,596 кг |
| Высота | 90,5 мм |
| Общая длина | 148 мм |
| Ширина | 90 мм |
| Заказной номер EWS | 218566 |
| Радиальная высота | 48 мм |
| Радиальная ширина | 47,5 мм |
| Функциональная ширина | 25,7 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 2.4025G400RLIK-L1=85 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка продольная правая, форма C2, перевёрнутая
Токарная державка правого исполнения, перевёрнутая, для левых токарных инструментов.
Инструмент оснащён регулируемым соплом СОЖ.
Двойная зубчатость (лицензия Traub)
- Хвостовик VDI с двойной зубчатостью
- Державку можно повернуть на 180°
- Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)
Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.
Другие типоразмеры серии
Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Вылет LPR, мм | Диаметр хвостовика, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 2.3020/16 | VDI30 | хвостовик 20x20 | 70 | 30 | 73 | 125 | |
| 2.3020IK | VDI30 | хвостовик 20x20 | 70 | 30 | 73 | 125 | |
| 2.3020RLIK | VDI30 | хвостовик 20x20 | 70 | 30 | 69 | 125 | |
| 2.3020TNC65 | VDI30 | хвостовик 20x20 | 65 | 30 | 70 | 120 | |
| 2.4025/20 | VDI40 | хвостовик 25x25 | 85 | 40 | 90,5 | 148 | |
| 2.4025G400RL | VDI40 | хвостовик 25x25 | 60 | 40 | 90,5 | 123 | |
| 2.4025G400RLIK-L1=85 | VDI40 | хвостовик 25x25 | 85 | 40 | 90,5 | 148 | Текущая |
| 2.4025IK | VDI40 | хвостовик 25x25 | 85 | 40 | 90,5 | 148 | |
| 2.5032/25 | VDI50 | хвостовик 32x32 | 100 | 50 | 110 | 178 | |
| 3.2516/12 | VDI25 | хвостовик 16x16 | 55 | 25 | 55 | 103 | |
| 3.2519.05 | VDI25 | хвостовик 3/4"x3/4" | 55 | 25 | 66 | 103 | |
| 3.2520 | VDI25 | хвостовик 20x20 | 55 | 25 | 66 | 103 |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 2.4025G400RLIK-L1=85.
