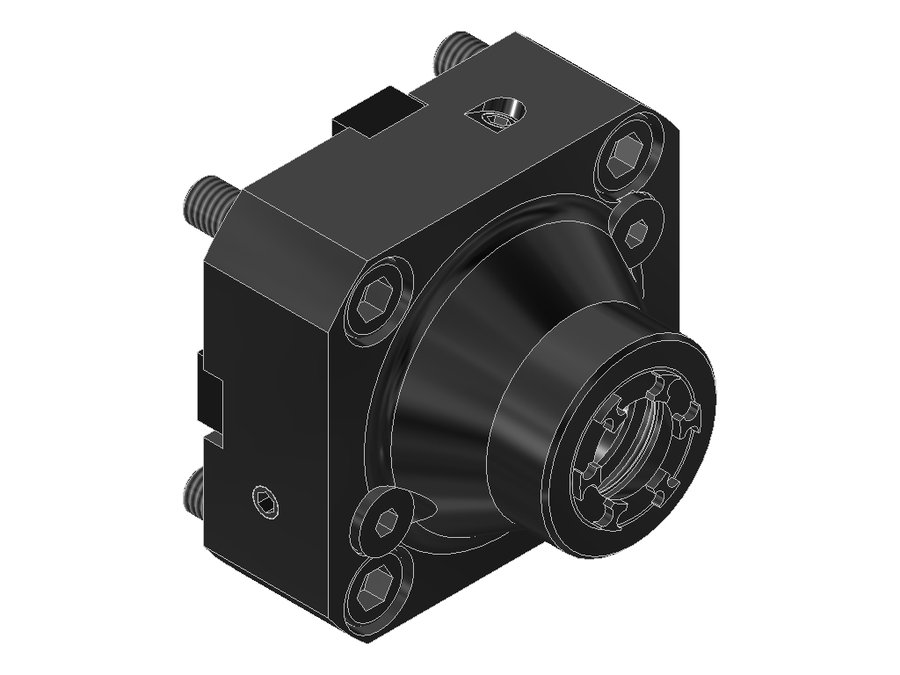

Державка цанговая EWS 31.BMT25VL2IM, BMT, под цанги, код 250 430E
EWS · Державки цанговые EWS, присоединение к станку BMT · арт. 31.BMT25VL2IM

Державка цанговая EWS 31.BMT25VL2IM, BMT, под цанги, код 250 430E

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Диаметр корпуса45 мм
Код интерфейса станкаFLB064A5515
Код интерфейса инструментаSZD02500295
Размер цангиER25
Исполнениенейтральное
Присоединение к станкуBMT55
Присоединение инструментацанга ER25
Функциональная длина65 мм
Вылет LPR65 мм
Масса2,138 кг
Высота90 мм
Общая длина69,6 мм
Ширина85 мм
Заказной номер EWS183181
Радиальная высота45 мм
Радиальная ширина42,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.BMT25VL2IM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для цанг

Патрон цанговый с накидными гайками.

Внимание: необходимо соблюдать момент затяжки, указанный производителем цанговых патронов.

Патрон цанговый ER25 DIN 6499

  • Диапазон зажима Ø2–16 мм
  • Для цанги 250 430E
  • Максимальный момент затяжки: 90 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки цанговые EWS, присоединение к станку BMT — 7 позиций серии, EWS.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
31.BMT25VL2IMBMT55цанга ER2565659069,6Текущая
31.BMT25WT250BMT55Cцанга ER257510080104,9
31.BMT32DWT250BMT55Cцанга ER327510080104,9
31.BMT32LB2000BMT60B Okumaцанга ER329012095135
31.BMT32NZBMT40 DMG Moriцанга ER3210012578137,1
31.BMT32VL2IMBMT55цанга ER3264648568,7
31.BMT40LB2000BMT60B Okumaцанга ER409012495139

Совместимость

Связанные позиции по данным производителя — 11 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.BMT25VL2IM.

Цанги7

  • 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1

  • 125AXГайка зажимная внутренняя ER (IM) EWS 125AX

Ключи и отвёртки1

  • 225AXКлюч для зажимной гайки EWS 225AX

Документы по позиции

Для этой позиции документы пока не привязаны.
