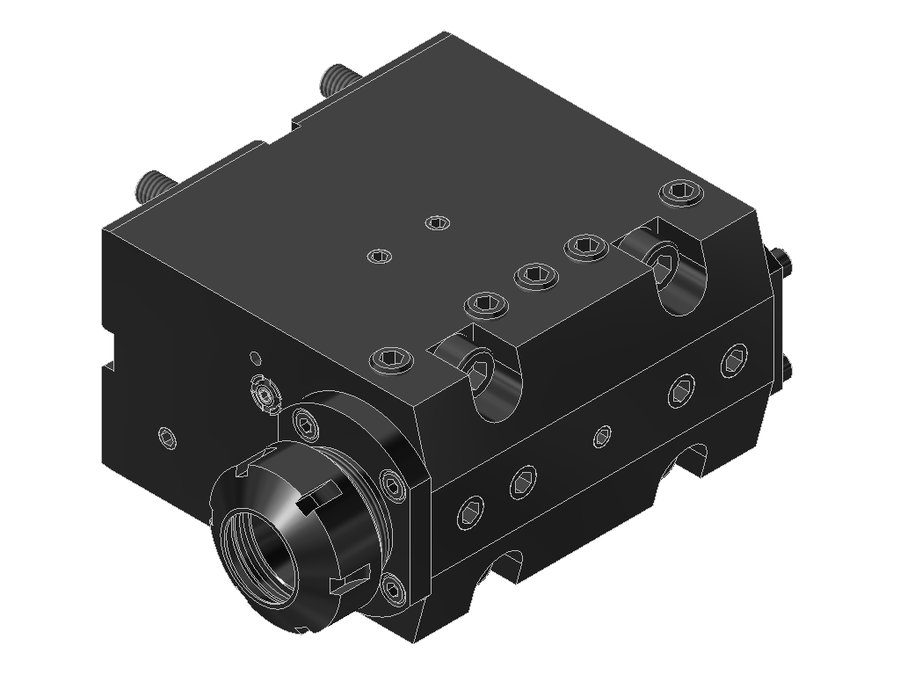

Державка цанговая EWS 31.BMT32NZ, BMT, под цанги, код 320 470E
EWS · Державки цанговые EWS, присоединение к станку BMT · арт. 31.BMT32NZ

Державка цанговая EWS 31.BMT32NZ, BMT, под цанги, код 320 470E

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB062B4015
Код интерфейса инструментаSZD03200295
Размер цангиER32
Исполнениелевое
Присоединение к станкуBMT40 DMG Mori
Присоединение инструментацанга ER32
Функциональная длина100 мм
Вылет LPR125 мм
Масса9,336 кг
Высота78 мм
Общая длина137,1 мм
Ширина170 мм
Заказной номер EWSS03769
Радиальная ширина65 мм
Функциональная ширина105 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.BMT32NZ в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для цанг

Патрон цанговый с накидными гайками.

Внимание: необходимо соблюдать момент затяжки, указанный производителем цанговых патронов.

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • Максимальный момент затяжки: 120 Н·м

Материалы

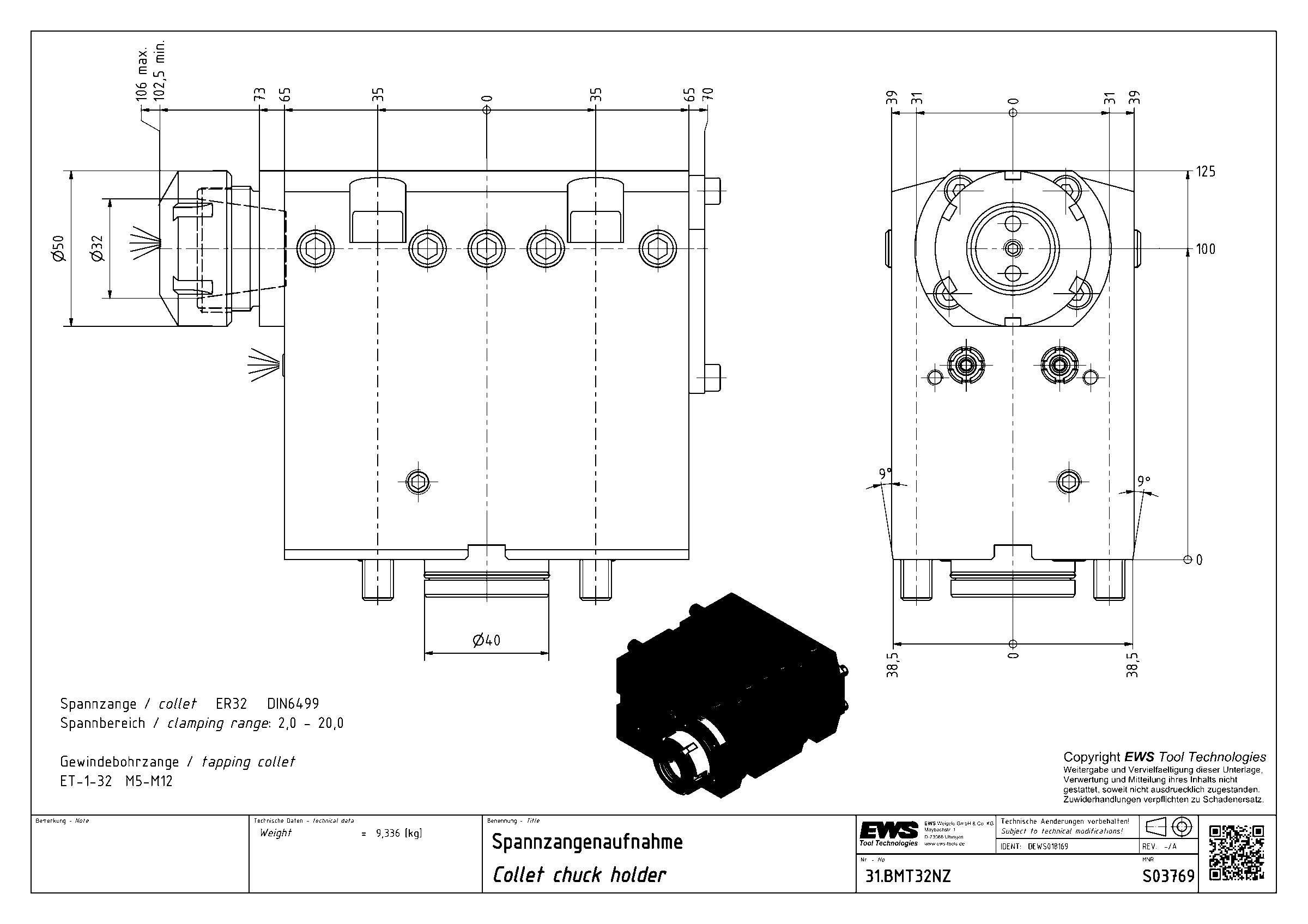

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки цанговые EWS, присоединение к станку BMT — 7 позиций серии, EWS.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
31.BMT25VL2IMBMT55цанга ER2565659069,6
31.BMT25WT250BMT55Cцанга ER257510080104,9
31.BMT32DWT250BMT55Cцанга ER327510080104,9
31.BMT32LB2000BMT60B Okumaцанга ER329012095135
31.BMT32NZBMT40 DMG Moriцанга ER3210012578137,1Текущая
31.BMT32VL2IMBMT55цанга ER3264648568,7
31.BMT40LB2000BMT60B Okumaцанга ER409012495139

Совместимость

Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.BMT32NZ.

Цанги18

Ключи и отвёртки2

  • 232 (EWS 106733)Ключ для зажимной гайки EWS 232
  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Гайки цанговые1

Документы по позиции

Для этой позиции документы пока не привязаны.
