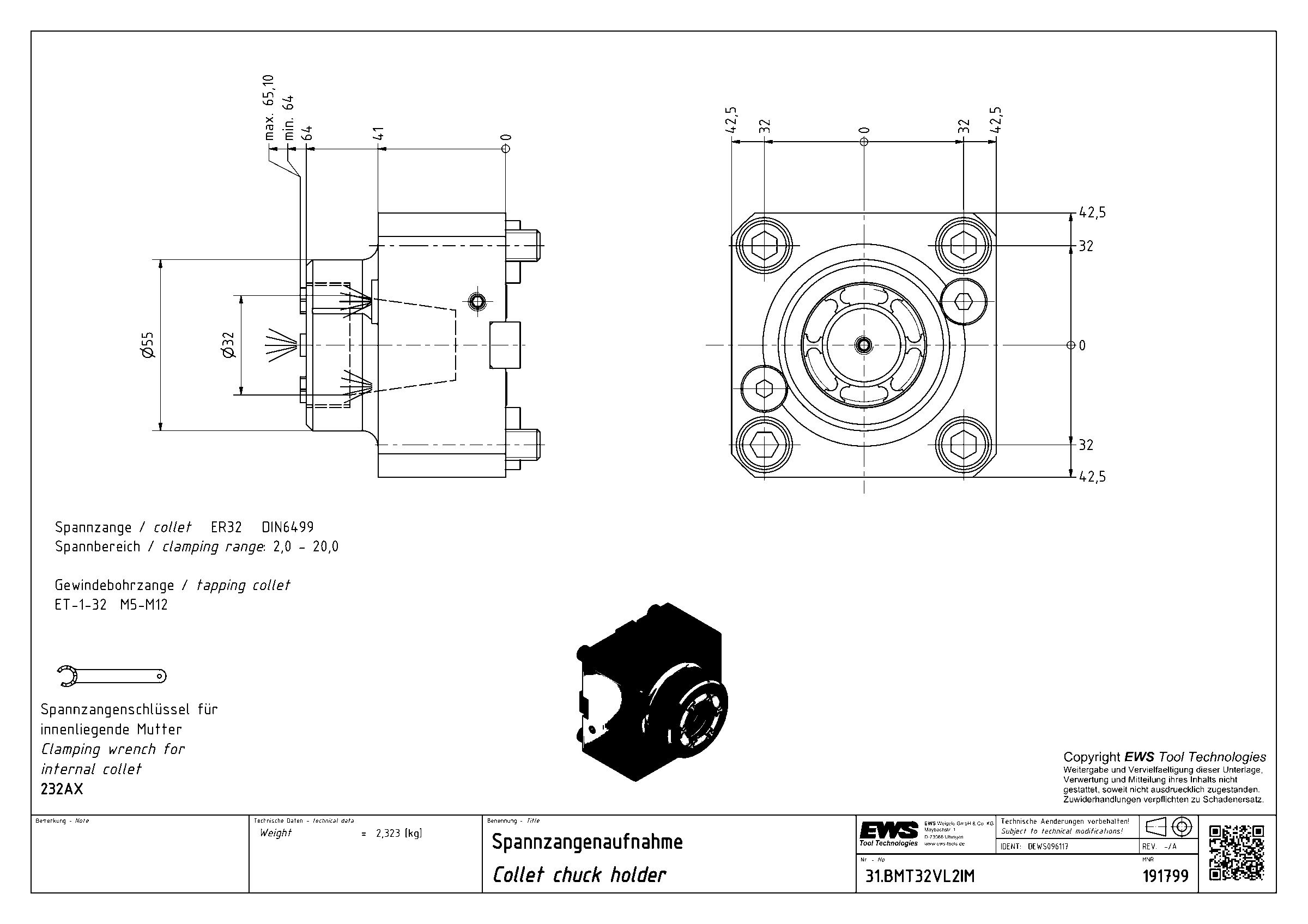

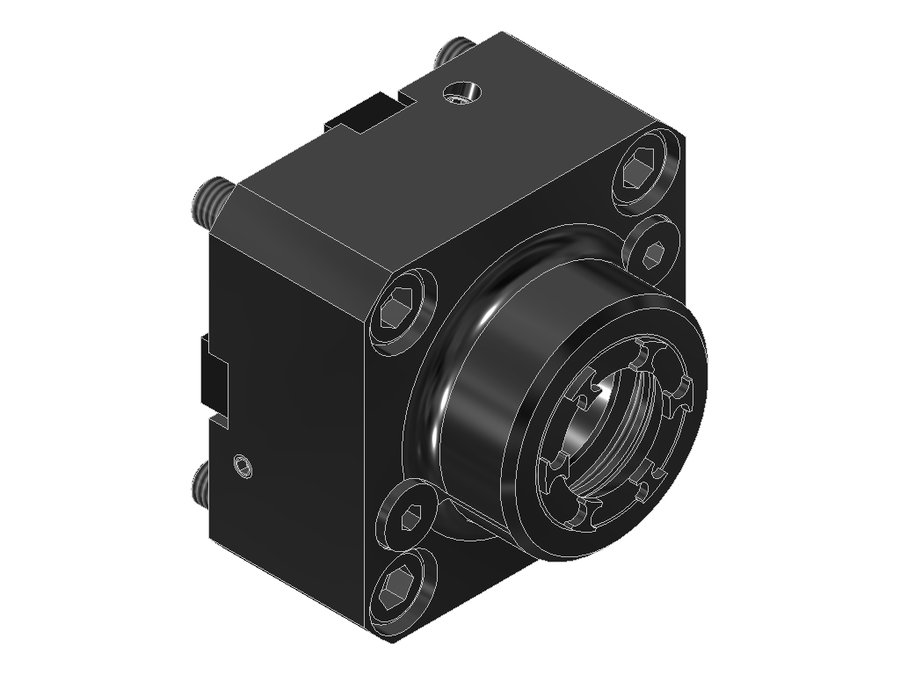

Державка цанговая EWS 31.BMT32VL2IM, BMT, под цанги, код 320 470E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Диаметр корпуса | 55 мм |
| Код интерфейса станка | FLB064A5515 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Исполнение | нейтральное |
| Присоединение к станку | BMT55 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 64 мм |
| Вылет LPR | 64 мм |
| Масса | 2,323 кг |
| Высота | 85 мм |
| Общая длина | 68,7 мм |
| Ширина | 85 мм |
| Заказной номер EWS | 191799 |
| Радиальная высота | 42,5 мм |
| Радиальная ширина | 42,5 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 31.BMT32VL2IM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка для цанг
Патрон цанговый с накидными гайками.
Внимание: необходимо соблюдать момент затяжки, указанный производителем цанговых патронов.
Патрон цанговый ER32 DIN 6499
- Диапазон зажима Ø3–20 мм
- Для цанги 320 470E
- Максимальный момент затяжки: 120 Н·м
Другие типоразмеры серии
Державки цанговые EWS, присоединение к станку BMT — 7 позиций серии, EWS.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 31.BMT25VL2IM | BMT55 | цанга ER25 | 65 | 65 | 90 | 69,6 | |
| 31.BMT25WT250 | BMT55C | цанга ER25 | 75 | 100 | 80 | 104,9 | |
| 31.BMT32DWT250 | BMT55C | цанга ER32 | 75 | 100 | 80 | 104,9 | |
| 31.BMT32LB2000 | BMT60B Okuma | цанга ER32 | 90 | 120 | 95 | 135 | |
| 31.BMT32NZ | BMT40 DMG Mori | цанга ER32 | 100 | 125 | 78 | 137,1 | |
| 31.BMT32VL2IM | BMT55 | цанга ER32 | 64 | 64 | 85 | 68,7 | Текущая |
| 31.BMT40LB2000 | BMT60B Okuma | цанга ER40 | 90 | 124 | 95 | 139 |
Совместимость
Связанные позиции по данным производителя — 22 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 31.BMT32VL2IM.
Цанги18
- 320 470E-Ø 3Цанга ER32 EWS 320 470E-Ø 3, Ø3 мм
- 320 470E-Ø 4Цанга ER32 EWS 320 470E-Ø 4, Ø4 мм
- 320 470E-Ø 5Цанга ER32 EWS 320 470E-Ø 5, Ø5 мм
- 320 470E-Ø 6Цанга ER32 EWS 320 470E-Ø 6, Ø6 мм
- 320 470E-Ø 7Цанга ER32 EWS 320 470E-Ø 7, Ø7 мм
- 320 470E-Ø 8Цанга ER32 EWS 320 470E-Ø 8, Ø8 мм
- 320 470E-Ø 9Цанга ER32 EWS 320 470E-Ø 9, Ø9 мм
- 320 470E-Ø10Цанга ER32 EWS 320 470E-Ø10, Ø10 мм
- 320 470E-Ø11Цанга ER32 EWS 320 470E-Ø11, Ø11 мм
- 320 470E-Ø12Цанга ER32 EWS 320 470E-Ø12, Ø12 мм
- 320 470E-Ø13Цанга ER32 EWS 320 470E-Ø13, Ø13 мм
- 320 470E-Ø14Цанга ER32 EWS 320 470E-Ø14, Ø14 мм
- 320 470E-Ø15Цанга ER32 EWS 320 470E-Ø15, Ø15 мм
- 320 470E-Ø16Цанга ER32 EWS 320 470E-Ø16, Ø16 мм
- 320 470E-Ø17Цанга ER32 EWS 320 470E-Ø17, Ø17 мм
- 320 470E-Ø18Цанга ER32 EWS 320 470E-Ø18, Ø18 мм
- 320 470E-Ø19Цанга ER32 EWS 320 470E-Ø19, Ø19 мм
- 320 470E-Ø20Цанга ER32 EWS 320 470E-Ø20, Ø20 мм
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000
- UMB100Приспособление монтажное EWS UMB100
Гайки цанговые1
- 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
Ключи и отвёртки1
- 232AXКлюч для зажимной гайки EWS 232AX
Документы по позиции
Для этой позиции документы пока не привязаны.
