EWS · Державки цанговые EWS для BMT · арт. 31.BMT32LB2000

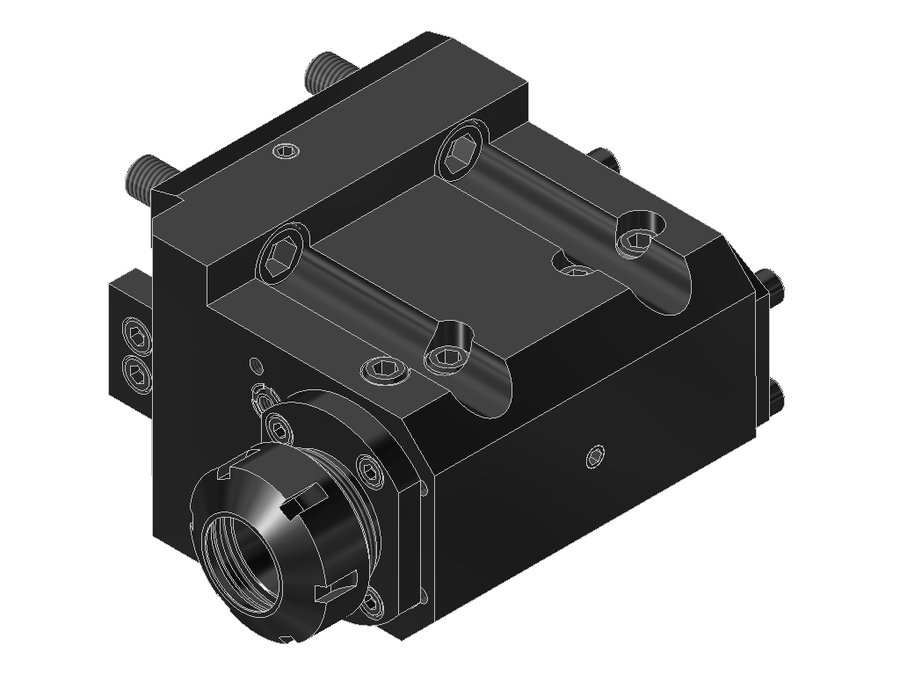

Державка цанговая EWS 31.BMT32LB2000, BMT, под цанги, код 320 470E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB073B6015 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Исполнение | левое |
| Присоединение к станку | BMT60B Okuma |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 90 мм |
| Вылет LPR | 120 мм |
| Масса | 7,876 кг |
| Высота | 95 мм |
| Общая длина | 135 мм |
| Ширина | 156,5 мм |
| Заказной номер EWS | 164219 |
| Радиальная ширина | 50 мм |
| Функциональная ширина | 106,5 мм |
Другие типоразмеры серии
Державки цанговые EWS для BMT — 7 позиций серии, EWS.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 31.BMT25VL2IM | BMT55 | цанга ER25 | 65 | 65 | 90 | 69,6 | |
| 31.BMT25WT250 | BMT55C | цанга ER25 | 75 | 100 | 80 | 104,9 | |
| 31.BMT32DWT250 | BMT55C | цанга ER32 | 75 | 100 | 80 | 104,9 | |
| 31.BMT32LB2000 | BMT60B Okuma | цанга ER32 | 90 | 120 | 95 | 135 | Текущая |
| 31.BMT32NZ | BMT40 DMG Mori | цанга ER32 | 100 | 125 | 78 | 137,1 | |
| 31.BMT32VL2IM | BMT55 | цанга ER32 | 64 | 64 | 85 | 68,7 | |
| 31.BMT40LB2000 | BMT60B Okuma | ER40 | 90 | 124 | 95 | 139 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 31.BMT32LB2000.
Ключи и отвёртки2
- 232Ключ для зажимной гайки EWS 232
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Гайки цанговые1
- 132Гайка EWS 132, 1320, UM/RD
