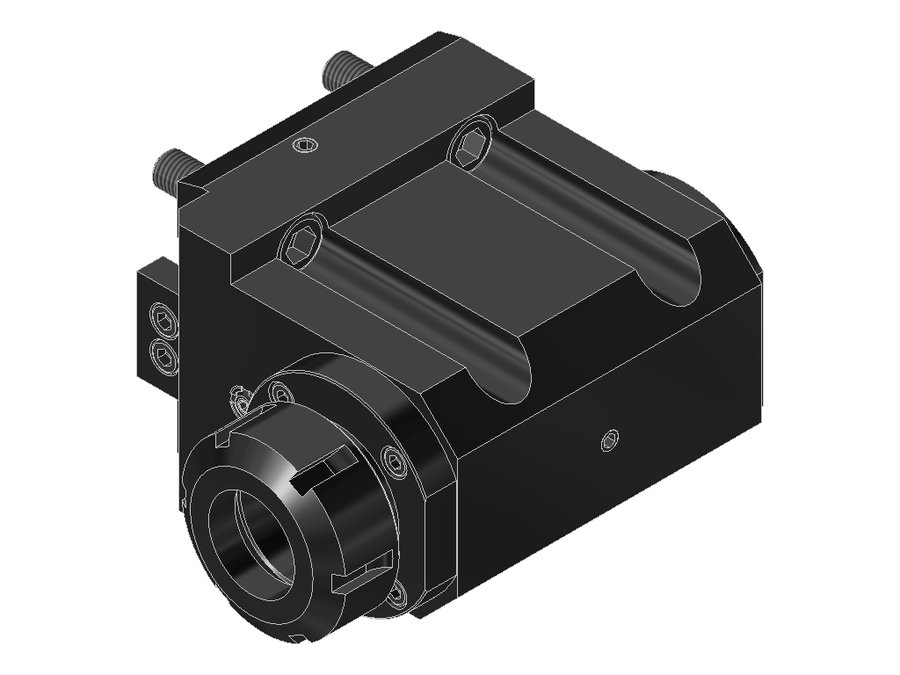

Державка цанговая EWS 31.BMT40LB2000, BMT, под цанги, код 400 472E
EWS · Державки цанговые EWS, присоединение к станку BMT · арт. 31.BMT40LB2000

Державка цанговая EWS 31.BMT40LB2000, BMT, под цанги, код 400 472E

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB073B6015
Код интерфейса инструментаSZD04000295
Размер цангиER40
Исполнениелевое
Присоединение к станкуBMT60B Okuma
Присоединение инструментацанга ER40
Функциональная длина90 мм
Вылет LPR124 мм
Масса8,28 кг
Высота95 мм
Общая длина139 мм
Ширина161,5 мм
Заказной номер EWS164790
Радиальная ширина50 мм
Функциональная ширина111,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.BMT40LB2000 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для цанг

Патрон цанговый с накидными гайками.

Внимание: необходимо соблюдать момент затяжки, указанный производителем цанговых патронов.

Патрон цанговый ER40 DIN 6499

  • Диапазон зажима Ø4–26 мм
  • Для цанги 400 472E
  • Максимальный момент затяжки: 160 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки цанговые EWS, присоединение к станку BMT — 7 позиций серии, EWS.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
31.BMT25VL2IMBMT55цанга ER2565659069,6
31.BMT25WT250BMT55Cцанга ER257510080104,9
31.BMT32DWT250BMT55Cцанга ER327510080104,9
31.BMT32LB2000BMT60B Okumaцанга ER329012095135
31.BMT32NZBMT40 DMG Moriцанга ER3210012578137,1
31.BMT32VL2IMBMT55цанга ER3264648568,7
31.BMT40LB2000BMT60B Okumaцанга ER409012495139Текущая

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.BMT40LB2000.

Ключи и отвёртки2

  • 240 (EWS 106734)Ключ для зажимной гайки EWS 240
  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Гайки цанговые1

Документы по позиции

Для этой позиции документы пока не привязаны.
