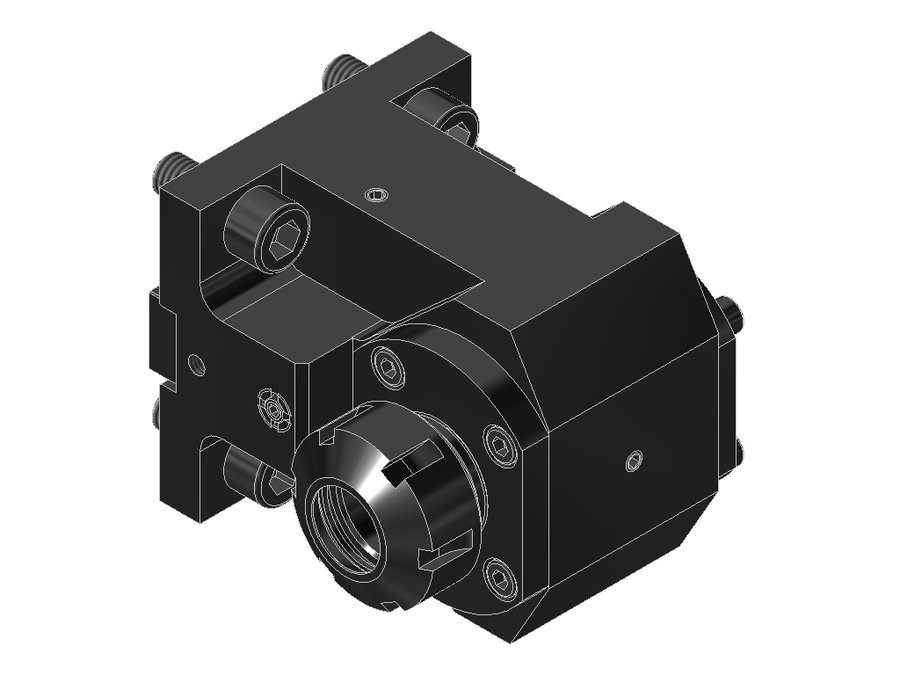

Державка цанговая EWS 31.BMT25WT250, BMT, под цанги, код 250 430E
EWS · Державки цанговые EWS, присоединение к станку BMT · арт. 31.BMT25WT250

Державка цанговая EWS 31.BMT25WT250, BMT, под цанги, код 250 430E

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB060C5515
Код интерфейса инструментаSZD02500295
Размер цангиER25
Исполнениелевое
Присоединение к станкуBMT55C
Присоединение инструментацанга ER25
Функциональная длина75 мм
Вылет LPR100 мм
Масса3,462 кг
Высота80 мм
Общая длина104,9 мм
Ширина85 мм
Заказной номер EWS169707
Радиальная ширина25 мм
Функциональная ширина60 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.BMT25WT250 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для цанг

Патрон цанговый с накидными гайками.

Внимание: необходимо соблюдать момент затяжки, указанный производителем цанговых патронов.

Патрон цанговый ER25 DIN 6499

  • Диапазон зажима Ø2–16 мм
  • Для цанги 250 430E
  • Максимальный момент затяжки: 90 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки цанговые EWS, присоединение к станку BMT — 7 позиций серии, EWS.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
31.BMT25VL2IMBMT55цанга ER2565659069,6
31.BMT25WT250BMT55Cцанга ER257510080104,9Текущая
31.BMT32DWT250BMT55Cцанга ER327510080104,9
31.BMT32LB2000BMT60B Okumaцанга ER329012095135
31.BMT32NZBMT40 DMG Moriцанга ER3210012578137,1
31.BMT32VL2IMBMT55цанга ER3264648568,7
31.BMT40LB2000BMT60B Okumaцанга ER409012495139

Совместимость

Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.BMT25WT250.

Цанги7

  • 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм

Ключи и отвёртки2

  • 225 (EWS 106732)Ключ для зажимной гайки EWS 225
  • AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx

Гайки цанговые1
