EWS · Патроны цанговые ER EWS с хвостовиком SK · арт. 31.BT50R16L160

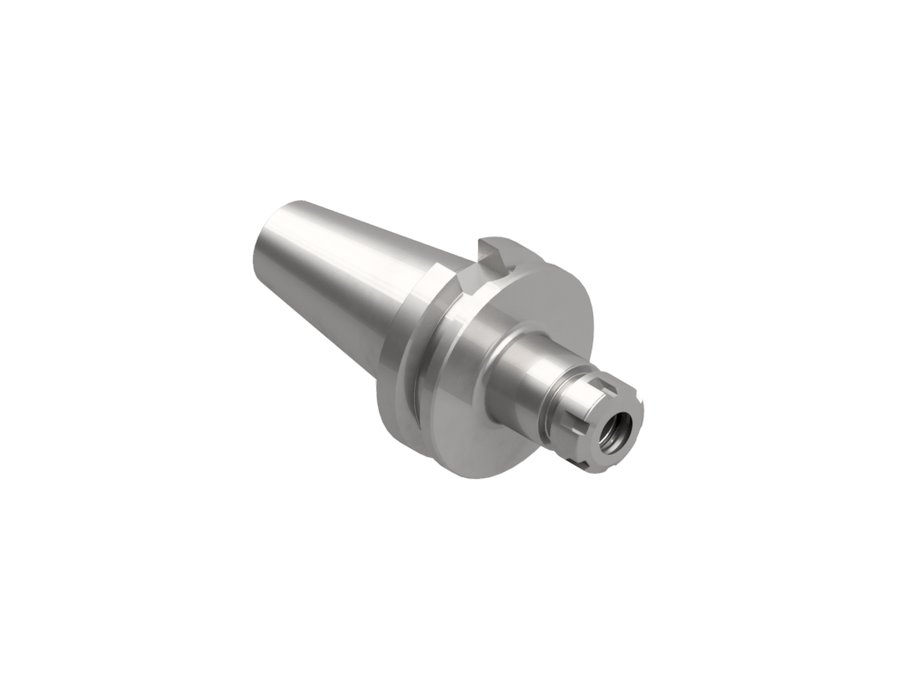

Патрон цанговый ER EWS 31.BT50R16L160, BT50, ER16, вылет LPR 160 мм
| Диаметр корпуса | 28 мм |
|---|---|
| Код интерфейса станка | SKG05005195 |
| Код интерфейса инструмента | SZD01000295 |
| Размер цанги | ER16 |
| Диаметр буртика | 100 мм |
| Исполнение | нейтральное |
| Присоединение к станку | SK50 BT |
| Функциональная длина | 122 мм |
| Вылет LPR | 160 мм |
| Масса | 3,25 кг |
| Общая длина | 261,8 мм |
| Заказной номер EWS | W139743 |
| Макс. частота вращения | 25000 об/мин |
| Стандарт | ISO7388-2 (JIS B 6339) |
Другие типоразмеры серии
Патроны цанговые ER EWS с хвостовиком SK — 55 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.
| Артикул | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | Присоединение к станку | В список |
|---|---|---|---|---|---|
| 31.BT40R16L100 | 73 | 100 | 165,4 | SK40 BT | |
| 31.BT40R25L200 | 173 | 200 | 265,4 | SK40 BT | |
| 31.BT40R32L70 | 43 | 70 | 135,4 | SK40 BT | |
| 31.BT40R32L160 | 133 | 160 | 225,4 | SK40 BT | |
| 31.BT40R40L80 | 53 | 80 | 145,4 | SK40 BT | |
| 31.BT40R40L130 | 103 | 130 | 195,4 | SK40 BT | |
| 31.BT50R16L160 | 122 | 160 | 261,8 | SK50 BT | Текущая |
| 31.BT50R25L160 | 122 | 160 | 261,8 | SK50 BT | |
| 31.HSK50AR16L100 | 74 | 100 | 125 | — | |
| 31.HSK50AR32L100 | 74 | 100 | 125 | — | |
| 31.SK30R16L70 | 51 | 70 | 117,8 | SK30 Form A | |
| 31.SK30R16L100 | 81 | 100 | 147,8 | SK30 Form A |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 31.BT50R16L160.
Цанги1
- 160 426E SATZ-Ø1-10Набор цанг ER EWS 160 426E SATZ-Ø1-10, DIN 6499, ISO 15488
