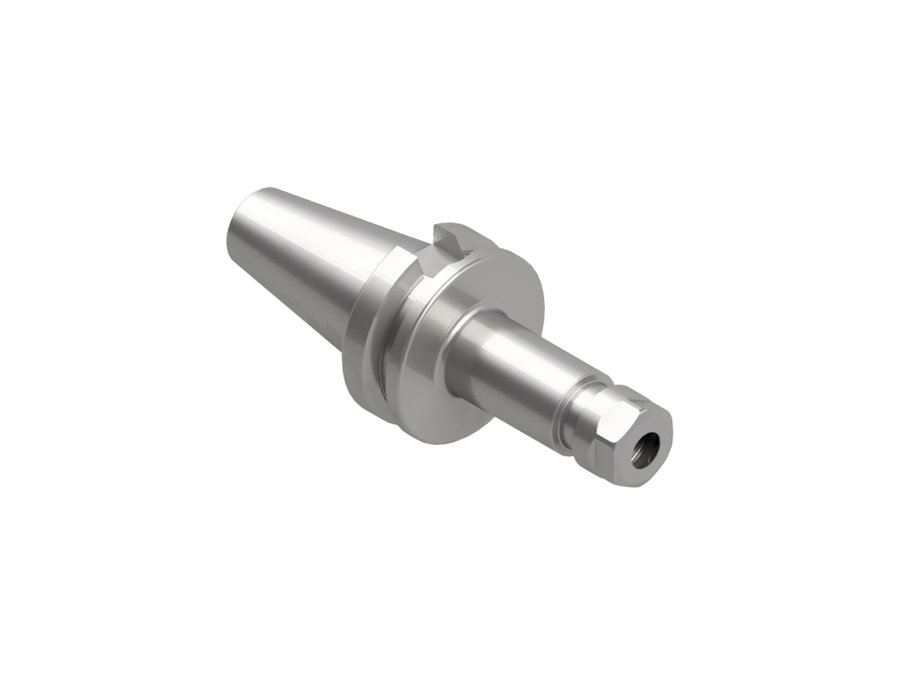

Патрон цанговый ER EWS 31.BT40R32L70, BT40, ER32, вылет LPR 70 мм
EWS · Патроны цанговые ER EWS с хвостовиком SK · арт. 31.BT40R32L70

Патрон цанговый ER EWS 31.BT40R32L70, BT40, ER32, вылет LPR 70 мм

Диаметр корпуса50 мм
Код интерфейса станкаSKG04005195
Код интерфейса инструментаSZD02000295
Размер цангиER32
Диаметр буртика63 мм
Исполнениенейтральное
Присоединение к станкуSK40 BT
Функциональная длина43 мм
Вылет LPR70 мм
Масса1,28 кг
Общая длина135,4 мм
Заказной номер EWSW139366
Макс. частота вращения25000 об/мин
СтандартISO7388-2 (JIS B 6339)

Другие типоразмеры серии

Патроны цанговые ER EWS с хвостовиком SK — 55 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.

АртикулФункциональная длина, ммВылет LPR, ммОбщая длина, ммПрисоединение к станкуВ список
31.BT30R25L704870118,3SK30 BT
31.BT40R16L10073100165,4SK40 BT
31.BT40R25L200173200265,4SK40 BT
31.BT40R32L704370135,4SK40 BTТекущая
31.BT40R32L160133160225,4SK40 BT
31.BT40R40L805380145,4SK40 BT
31.BT40R40L130103130195,4SK40 BT
31.BT50R16L160122160261,8SK50 BT
31.BT50R25L160122160261,8SK50 BT
31.HSK50AR16L10074100125—
31.HSK50AR32L10074100125—
31.SK30R16L705170117,8SK30 Form A
Показать ещё · всего в серии 55

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.BT40R32L70.

Цанги2

  • 320 470E SATZ-Ø 3-20Набор цанг ER EWS 320 470E SATZ-Ø 3-20, DIN 6499, ISO 15488
  • DS32.SETДиски уплотнительные ER EWS DS32.SET, Set d 3.0 мм - 20 мм | 0.5 (34 pcs) с лотком (DSR32)

Ключи и отвёртки1

  • 232Ключ для зажимной гайки EWS 232

Документы по позиции

Для этой позиции документы пока не привязаны.
