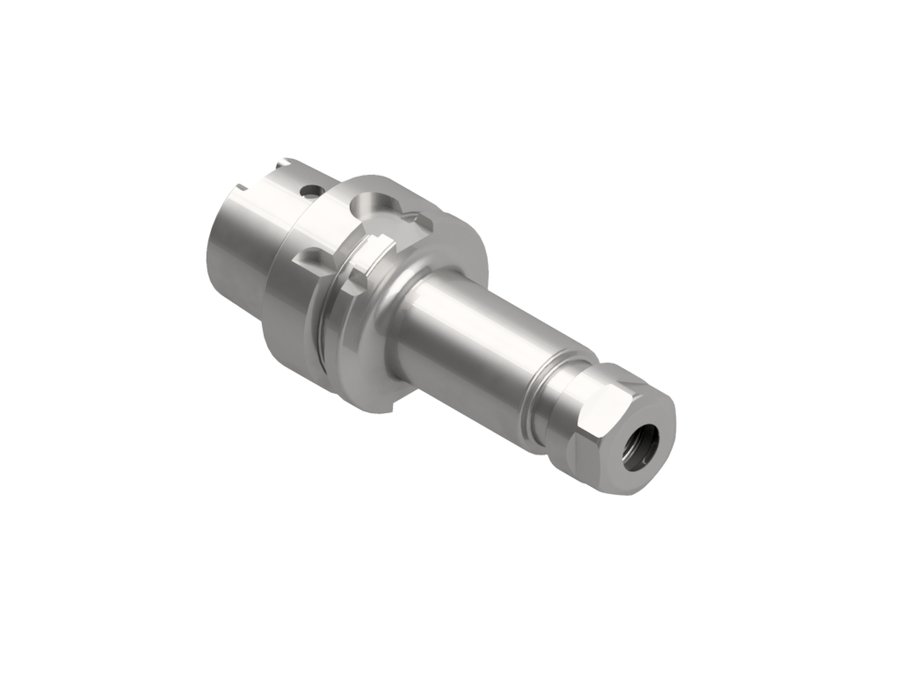

Патрон цанговый ER EWS 31.HSK50AR16L100, SK50A, ER16, вылет LPR 100 мм
EWS · Патроны цанговые ER EWS, присоединение к станку SK · арт. 31.HSK50AR16L100

Патрон цанговый ER EWS 31.HSK50AR16L100, SK50A, ER16, вылет LPR 100 мм

Диаметр корпуса28 мм
Код интерфейса станкаHSK05000195
Код интерфейса инструментаSZD01000295
Размер цангиER16
Диаметр буртика50 мм
Исполнениенейтральное
Функциональная длина74 мм
Вылет LPR100 мм
Масса1,25 кг
Общая длина125 мм
Заказной номер EWSW139558
Макс. частота вращения25000 об/мин
СтандартISO12164-1 (HSK)

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.HSK50AR16L100 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Патроны цанговые ER EWS, присоединение к станку SK — 55 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.

АртикулФункциональная длина, ммВылет LPR, ммОбщая длина, ммПрисоединение к станкуВ список
31.BT40R32L704370135,4SK40 BT
31.BT40R32L160133160225,4SK40 BT
31.BT40R40L805380145,4SK40 BT
31.BT40R40L130103130195,4SK40 BT
31.BT50R16L160122160261,8SK50 BT
31.BT50R25L160122160261,8SK50 BT
31.HSK50AR16L10074100125—Текущая
31.HSK50AR32L10074100125—
31.SK30R16L705170117,8SK30 форма A
31.SK30R16L10081100147,8SK30 форма A
31.SK30R25L705170117,8SK30 форма A
31.SK30R25L10081100147,8SK30 форма A

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.HSK50AR16L100.

Цанги1

Документы по позиции

Для этой позиции документы пока не привязаны.
