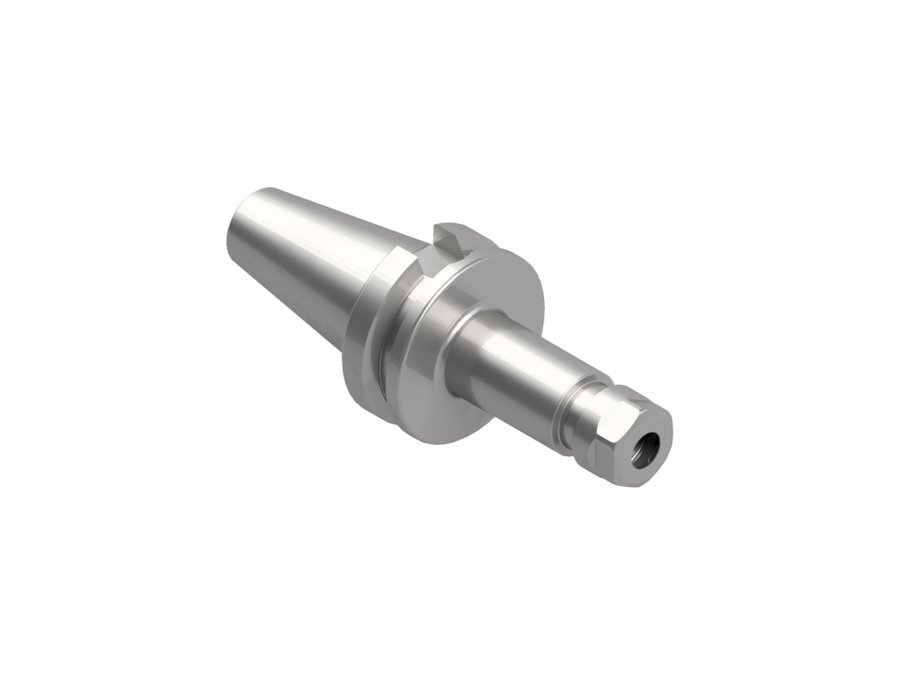

Патрон цанговый ER EWS 31.BT40R40L130, BT40, ER40, вылет LPR 130 мм
EWS · Патроны цанговые ER EWS, присоединение к станку SK · арт. 31.BT40R40L130

Патрон цанговый ER EWS 31.BT40R40L130, BT40, ER40, вылет LPR 130 мм

Диаметр корпуса63 мм
Код интерфейса станкаSKG04005195
Код интерфейса инструментаSZD04000295
Размер цангиER40
Диаметр буртика63 мм
Исполнениенейтральное
Присоединение к станкуSK40 BT
Функциональная длина103 мм
Вылет LPR130 мм
Масса2,2 кг
Общая длина195,4 мм
Заказной номер EWSW139372
Макс. частота вращения25000 об/мин
СтандартISO7388-2 (JIS B 6339)

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.BT40R40L130 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Патроны цанговые ER EWS, присоединение к станку SK — 55 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.

АртикулФункциональная длина, ммВылет LPR, ммОбщая длина, ммПрисоединение к станкуВ список
31.BT30R25L704870118,3SK30 BT
31.BT40R16L10073100165,4SK40 BT
31.BT40R25L200173200265,4SK40 BT
31.BT40R32L704370135,4SK40 BT
31.BT40R32L160133160225,4SK40 BT
31.BT40R40L805380145,4SK40 BT
31.BT40R40L130103130195,4SK40 BTТекущая
31.BT50R16L160122160261,8SK50 BT
31.BT50R25L160122160261,8SK50 BT
31.HSK50AR16L10074100125—
31.HSK50AR32L10074100125—
31.SK30R16L705170117,8SK30 форма A

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.BT40R40L130.

Цанги2

  • 400 472E SATZ-Ø 4-26Набор цанг ER EWS 400 472E SATZ-Ø 4-26, DIN 6499, ISO 15488
  • DS40.SETДиски уплотнительные ER EWS DS40.SET, набор d 3,0–26 мм, ступень 0,5 мм (46 шт.) с лотком (DSR40)

Ключи и отвёртки1
