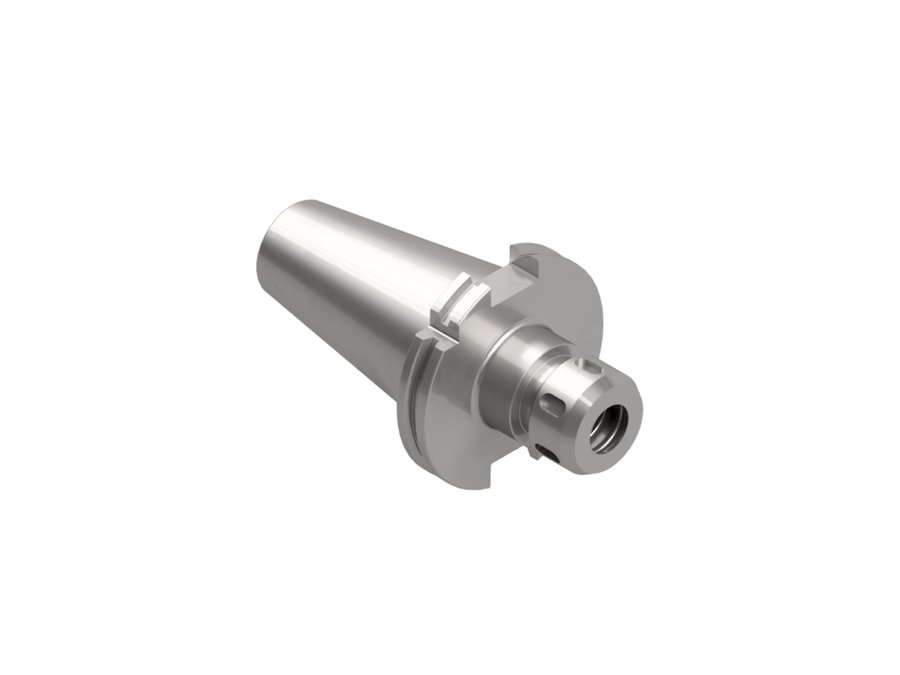

Патрон цанговый OZ EWS 31.SK50Z32L100, SK50, OZ32, вылет LPR 100 мм
| Диаметр корпуса | 72 мм |
|---|---|
| Код интерфейса станка | SKG05001195 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | OZ32 |
| Диаметр буртика | 97,5 мм |
| Исполнение | нейтральное |
| Присоединение к станку | SK50 форма A |
| Функциональная длина | 81 мм |
| Вылет LPR | 100 мм |
| Масса | 3,9 кг |
| Общая длина | 201,8 мм |
| Заказной номер EWS | W140252 |
| Макс. частота вращения | 25000 об/мин |
| Стандарт | ISO7388-1 (DIN 69871) |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 31.SK50Z32L100 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Другие типоразмеры серии
Патроны цанговые OZ EWS, присоединение к станку SK — 14 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.
| Артикул | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | Присоединение к станку | В список |
|---|---|---|---|---|---|
| 31.BT40Z25L70 | 43 | 70 | 135,4 | SK40 BT | |
| 31.HSK50AZ16L100 | 74 | 100 | 125 | — | |
| 31.HSK50AZ25L100 | 74 | 100 | 125 | — | |
| 31.SK40Z16L70 | 51 | 70 | 138,4 | SK40 форма A | |
| 31.SK40Z16L100 | 81 | 100 | 168,4 | SK40 форма A | |
| 31.SK40Z25L70 | 81 | 70 | 138,4 | SK40 форма A | |
| 31.SK40Z25L100 | 81 | 100 | 168,4 | SK40 форма A | |
| 31.SK40Z32L90 | 71 | 90 | 158,4 | SK40 форма A | |
| 31.SK50Z16L70 | 51 | 70 | 171,8 | SK50 форма A | |
| 31.SK50Z25L70 | 51 | 70 | 171,8 | SK50 форма A | |
| 31.SK50Z32L80 | 61 | 80 | 181,8 | SK50 форма A | |
| 31.SK50Z32L100 | 81 | 100 | 201,8 | SK50 форма A | Текущая |
Совместимость
Связанные позиции по данным производителя — 19 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 31.SK50Z32L100.
Цанги18
- 320 470E-Ø 3Цанга ER32 EWS 320 470E-Ø 3, Ø3 мм
- 320 470E-Ø 4Цанга ER32 EWS 320 470E-Ø 4, Ø4 мм
- 320 470E-Ø 5Цанга ER32 EWS 320 470E-Ø 5, Ø5 мм
- 320 470E-Ø 6Цанга ER32 EWS 320 470E-Ø 6, Ø6 мм
- 320 470E-Ø 7Цанга ER32 EWS 320 470E-Ø 7, Ø7 мм
- 320 470E-Ø 8Цанга ER32 EWS 320 470E-Ø 8, Ø8 мм
- 320 470E-Ø 9Цанга ER32 EWS 320 470E-Ø 9, Ø9 мм
- 320 470E-Ø10Цанга ER32 EWS 320 470E-Ø10, Ø10 мм
- 320 470E-Ø11Цанга ER32 EWS 320 470E-Ø11, Ø11 мм
- 320 470E-Ø12Цанга ER32 EWS 320 470E-Ø12, Ø12 мм
- 320 470E-Ø13Цанга ER32 EWS 320 470E-Ø13, Ø13 мм
- 320 470E-Ø14Цанга ER32 EWS 320 470E-Ø14, Ø14 мм
- 320 470E-Ø15Цанга ER32 EWS 320 470E-Ø15, Ø15 мм
- 320 470E-Ø16Цанга ER32 EWS 320 470E-Ø16, Ø16 мм
- 320 470E-Ø17Цанга ER32 EWS 320 470E-Ø17, Ø17 мм
- 320 470E-Ø18Цанга ER32 EWS 320 470E-Ø18, Ø18 мм
- 320 470E-Ø19Цанга ER32 EWS 320 470E-Ø19, Ø19 мм
- 320 470E-Ø20Цанга ER32 EWS 320 470E-Ø20, Ø20 мм
Гайки цанговые1
- 1032 (EWS 104747)Гайка EWS 1032, тип KM/RD
