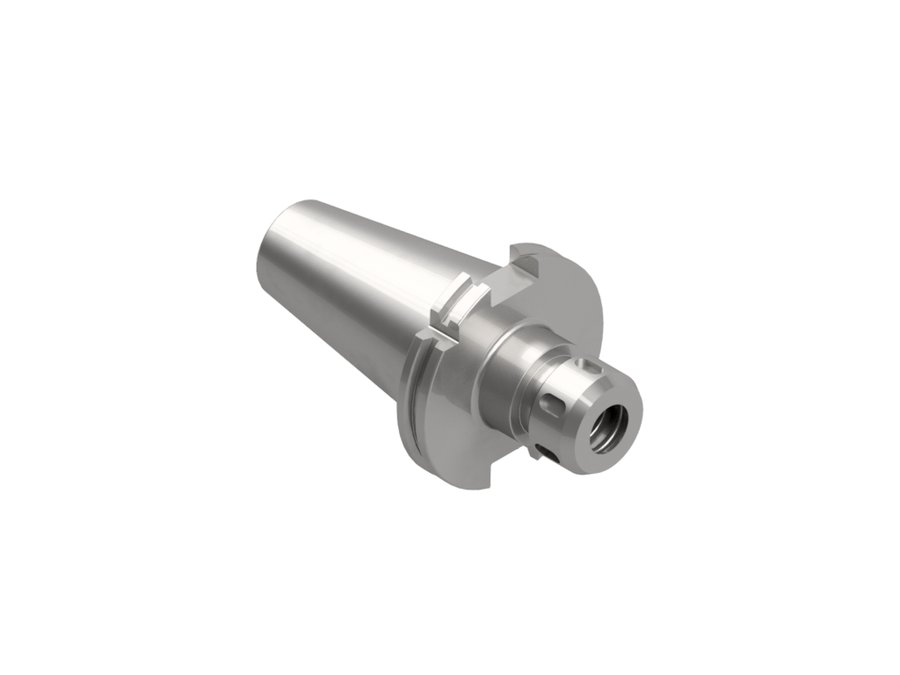

Патрон цанговый OZ EWS 31.SK50Z32L80, SK50, OZ32, вылет LPR 80 мм
EWS · Патроны цанговые OZ EWS с хвостовиком SK · арт. 31.SK50Z32L80

Патрон цанговый OZ EWS 31.SK50Z32L80, SK50, OZ32, вылет LPR 80 мм

Диаметр корпуса60 мм
Код интерфейса станкаSKG05001195
Код интерфейса инструментаSZD02500295
Размер цангиOZ32
Диаметр буртика97,5 мм
Исполнениенейтральное
Присоединение к станкуSK50 Form A
Функциональная длина61 мм
Вылет LPR80 мм
Масса3,6 кг
Общая длина181,8 мм
Заказной номер EWSW140257
Макс. частота вращения25000 об/мин
СтандартISO7388-1 (DIN 69871)

Другие типоразмеры серии

Патроны цанговые OZ EWS с хвостовиком SK — 14 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.

АртикулФункциональная длина, ммВылет LPR, ммОбщая длина, ммПрисоединение к станкуВ список
31.BT40Z25L704370135,4SK40 BT
31.HSK50AZ16L10074100125—
31.HSK50AZ25L10074100125—
31.SK40Z16L705170138,4SK40 Form A
31.SK40Z16L10081100168,4SK40 Form A
31.SK40Z25L708170138,4SK40 Form A
31.SK40Z25L10081100168,4SK40 Form A
31.SK40Z32L907190158,4SK40 Form A
31.SK50Z16L705170171,8SK50 Form A
31.SK50Z25L705170171,8SK50 Form A
31.SK50Z32L806180181,8SK50 Form AТекущая
31.SK50Z32L10081100201,8SK50 Form A
Показать ещё · всего в серии 14

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.SK50Z32L80.

Гайки цанговые1

  • 1032Гайка EWS 1032, 1032, KM/RD
