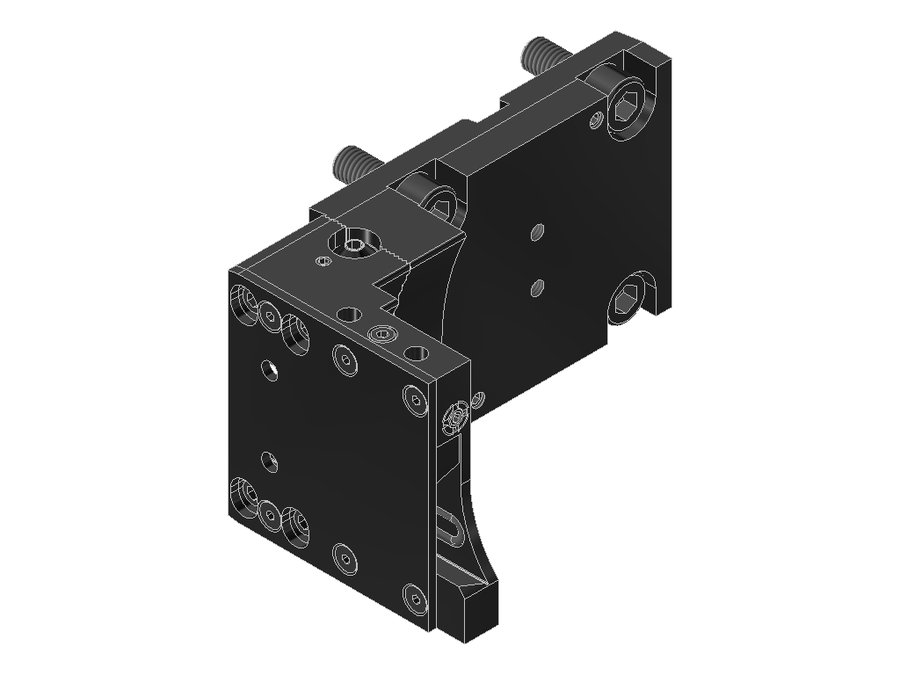

Державка для врезания и отрезки EWS 32.BMT32NZLIK, BMT, размер 32
EWS · Державки для врезания и отрезки EWS, присоединение к станку BMT · арт. 32.BMT32NZLIK

Державка для врезания и отрезки EWS 32.BMT32NZLIK, BMT, размер 32

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB062B4015
Код интерфейса инструментаPMC02500195
Исполнениелевое
Присоединение к станкуBMT40 DMG Mori
Присоединение инструментаотрезной нож 32
Функциональная длина6 мм
Вылет LPR91 мм
Масса2,444 кг
Высота80 мм
Общая длина103,1 мм
Ширина149,93 мм
Заказной номер EWSS02686
Радиальная высота40 мм
Радиальная ширина99,93 мм
Функциональная ширина87,93 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 32.BMT32NZLIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка отрезная

Совместимость с системами других производителей

Для отрезных лезвий с высотой хвостовика 32.

Универсальное применение

С регулировкой по высоте для выставления высоты вершины инструмента на Y=0.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки для врезания и отрезки EWS, присоединение к станку BMT — 29 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
32.BMT32LB2000IKFLEXлевоеBMT60B Okumaотрезной нож 3285100100
32.BMT32LB2000LIK-STATлевоеBMT45x70отрезной нож 32609879,5
32.BMT32LB4000IKFLEXправоеBMT60A Okumaотрезной нож 32———
32.BMT32LT2000V16IKFLEXлевоеBMT55 Okumaотрезной нож 328090113,5
32.BMT32NLLIKлевоеBMT60 DMG Moriотрезной нож 3294,6104109,6
32.BMT32NLLÜKIKлевоеBMT60 DMG Moriотрезной нож 3294,6104109,6
32.BMT32NZLIKлевоеBMT40 DMG Moriотрезной нож 329180103,1Текущая
32.BMT32NZLÜKIKлевоеBMT40 DMG Moriотрезной нож 329180103,1
32.BMT32QSM200LIKлевоеBMT68 Mazakотрезной нож 328684110
32.BMT32QSM200LÜKIKлевоеBMT68 Mazakотрезной нож 328684110
32.BMT32QSM350LIKлевоеBMT80 Mazakотрезной нож 3286100113
32.BMT32SL150ÜKIKлевоеBMT32Bотрезной нож 32———

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 32.BMT32NZLIK.

Ключи и отвёртки1

  • AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
