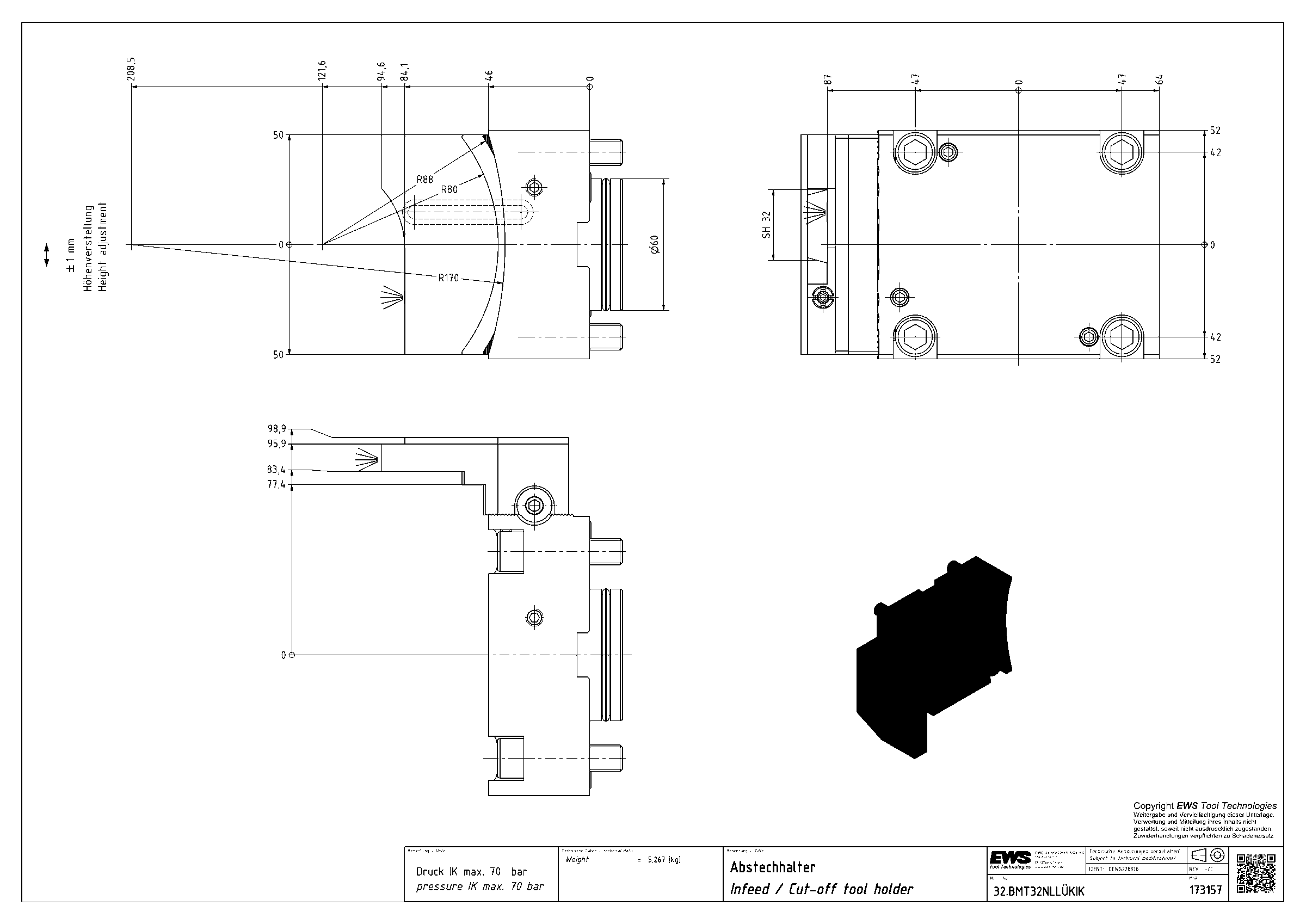

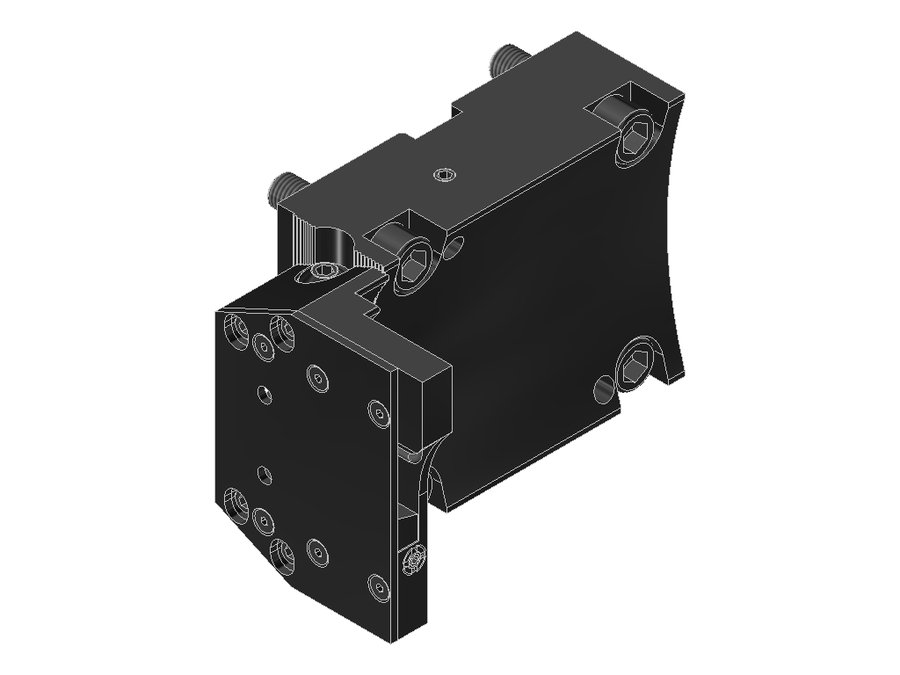

Державка для врезания и отрезки EWS 32.BMT32NLLÜKIK, BMT, размер 32
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB084B6015 |
| Код интерфейса инструмента | PMC02500195 |
| Исполнение | левое |
| Присоединение к станку | BMT60 DMG Mori |
| Присоединение инструмента | отрезной нож 32 |
| Вылет LPR | 94,6 мм |
| Масса | 5,267 кг |
| Высота | 104 мм |
| Общая длина | 109,6 мм |
| Ширина | 162,93 мм |
| Заказной номер EWS | 173157 |
| Радиальная высота | 52 мм |
| Радиальная ширина | 98,93 мм |
| Функциональная ширина | 86,93 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 32.BMT32NLLÜKIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка отрезная
Другие типоразмеры серии
Державки для врезания и отрезки EWS, присоединение к станку BMT — 29 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Исполнение | Присоединение к станку | Присоединение инструмента | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 32.BMT32KTW20IK | — | — | — | — | — | — | |
| 32.BMT32LB2000IKFLEX | левое | BMT60B Okuma | отрезной нож 32 | 85 | 100 | 100 | |
| 32.BMT32LB2000LIK-STAT | левое | BMT45x70 | отрезной нож 32 | 60 | 98 | 79,5 | |
| 32.BMT32LB4000IKFLEX | правое | BMT60A Okuma | отрезной нож 32 | — | — | — | |
| 32.BMT32LT2000V16IKFLEX | левое | BMT55 Okuma | отрезной нож 32 | 80 | 90 | 113,5 | |
| 32.BMT32NLLIK | левое | BMT60 DMG Mori | отрезной нож 32 | 94,6 | 104 | 109,6 | |
| 32.BMT32NLLÜKIK | левое | BMT60 DMG Mori | отрезной нож 32 | 94,6 | 104 | 109,6 | Текущая |
| 32.BMT32NZLIK | левое | BMT40 DMG Mori | отрезной нож 32 | 91 | 80 | 103,1 | |
| 32.BMT32NZLÜKIK | левое | BMT40 DMG Mori | отрезной нож 32 | 91 | 80 | 103,1 | |
| 32.BMT32QSM200LIK | левое | BMT68 Mazak | отрезной нож 32 | 86 | 84 | 110 | |
| 32.BMT32QSM200LÜKIK | левое | BMT68 Mazak | отрезной нож 32 | 86 | 84 | 110 | |
| 32.BMT32QSM350LIK | левое | BMT80 Mazak | отрезной нож 32 | 86 | 100 | 113 |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 32.BMT32NLLÜKIK.
Документы по позиции
Для этой позиции документы пока не привязаны.
