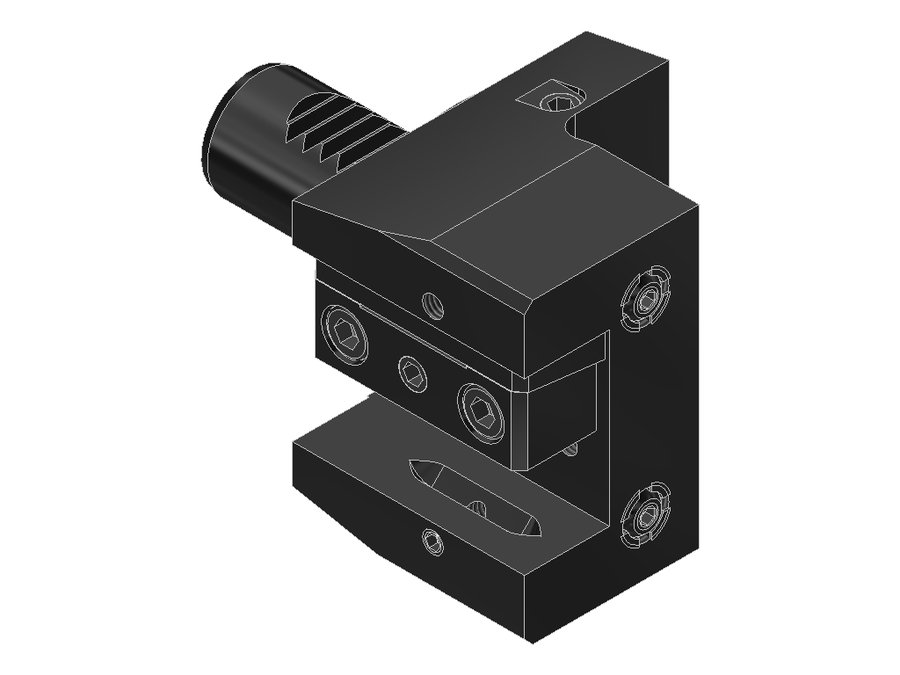

Державка токарная продольная EWS 4.2520RLIKDML1=55, хвостовик Ø25, сечение 20×20 мм
EWS · Державки токарные продольные EWS, присоединение к станку VDI · арт. 4.2520RLIKDML1=55

Державка токарная продольная EWS 4.2520RLIKDML1=55, хвостовик Ø25, сечение 20×20 мм

Угол выхода0°
Код интерфейса станкаZYV02500115
Код интерфейса инструментаVKT20200115
Диаметр хвостовика25 мм
Исполнениелевое
Присоединение к станкуVDI25
Присоединение инструментахвостовик 20x20
Вылет LPR55 мм
Масса1,351 кг
Высота70 мм
Общая длина103 мм
Ширина69 мм
Заказной номер EWS221966
Радиальная высота35 мм
Радиальная ширина39 мм
Функциональная ширина19 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.2520RLIKDML1=55 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммДиаметр хвостовика, ммВысота, ммОбщая длина, ммВ список
4.2516/12RLVDI25хвостовик 16x16552555103
4.2516RLIKVDI25хвостовик 16x16552555103
4.2519.05RLIKDML1=55VDI25хвостовик 3/4"x3/4"552570103
4.2520VDI25хвостовик 20x20552566103
4.2520RLVDI25хвостовик 20x20552566103
4.2520RLIKVDI25хвостовик 20x20552566103
4.2520RLIKDML1=55VDI25хвостовик 20x20552570103Текущая
4.3019.05RLIKDML1=65VDI30хвостовик 3/4"x3/4"653076120
4.3020/16VDI30хвостовик 20x20703066125
4.3020IKVDI30хвостовик 20x20703066125
4.3020RLIK-PLVDI30 Prolineхвостовик 20x20603076115
4.3020RLIKDML1=65VDI30хвостовик 20x20653076120

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.2520RLIKDML1=55.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI25Приспособление монтажное EWS MW-VDI25
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
