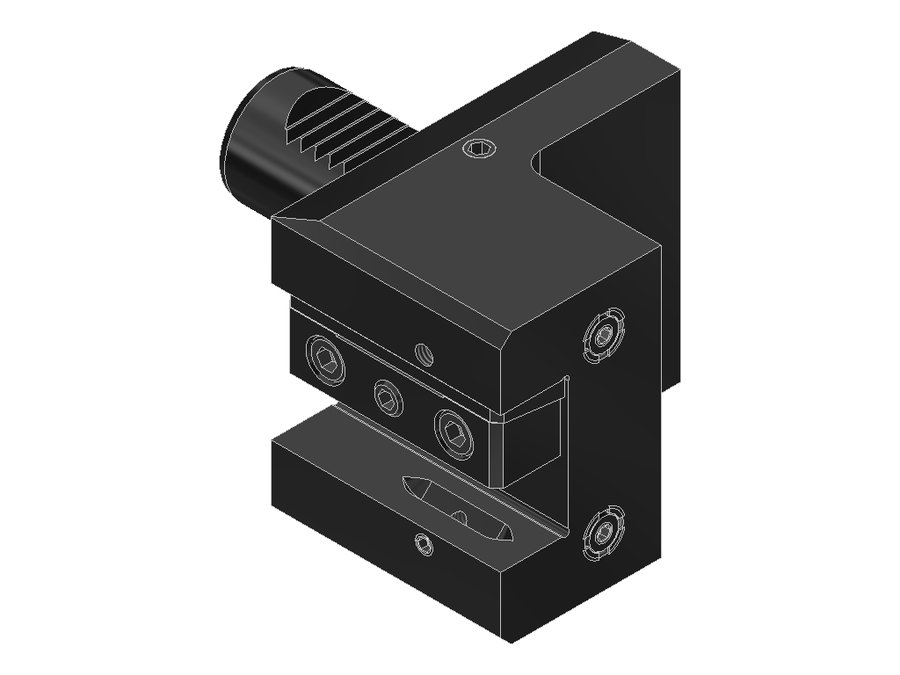

Державка токарная продольная EWS 4.3019.05RLIKDML1=65, хвостовик Ø30, сечение 19,05×19,05 мм
EWS · Державки токарные продольные EWS, присоединение к станку VDI · арт. 4.3019.05RLIKDML1=65

Державка токарная продольная EWS 4.3019.05RLIKDML1=65, хвостовик Ø30, сечение 19,05×19,05 мм

Угол выхода0°
Код интерфейса станкаZYV03000115
Код интерфейса инструментаVKT12120135
Диаметр хвостовика30 мм
Исполнениелевое
Присоединение к станкуVDI30
Присоединение инструментахвостовик 3/4"x3/4"
Вылет LPR65 мм
Масса2,353 кг
Высота76 мм
Общая длина120 мм
Ширина90,5 мм
Заказной номер EWS236608
Радиальная высота38 мм
Радиальная ширина55,5 мм
Функциональная ширина36,45 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.3019.05RLIKDML1=65 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

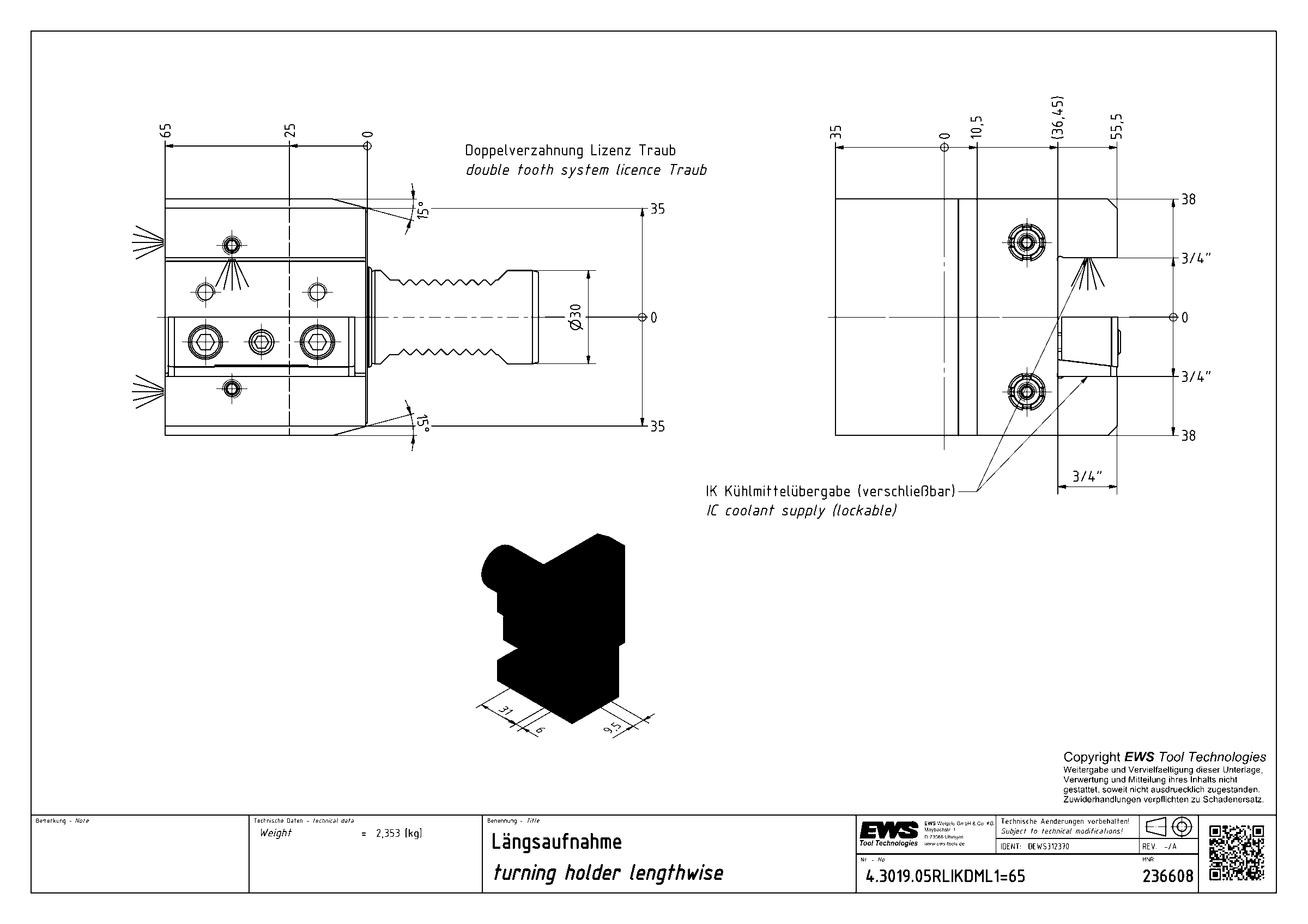

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммДиаметр хвостовика, ммВысота, ммОбщая длина, ммВ список
4.2516RLIKVDI25хвостовик 16x16552555103
4.2519.05RLIKDML1=55VDI25хвостовик 3/4"x3/4"552570103
4.2520VDI25хвостовик 20x20552566103
4.2520RLVDI25хвостовик 20x20552566103
4.2520RLIKVDI25хвостовик 20x20552566103
4.2520RLIKDML1=55VDI25хвостовик 20x20552570103
4.3019.05RLIKDML1=65VDI30хвостовик 3/4"x3/4"653076120Текущая
4.3020/16VDI30хвостовик 20x20703066125
4.3020IKVDI30хвостовик 20x20703066125
4.3020RLIK-PLVDI30 Prolineхвостовик 20x20603076115
4.3020RLIKDML1=65VDI30хвостовик 20x20653076120
4.3020RLIKDML1=80VDI30хвостовик 20x20803076135
