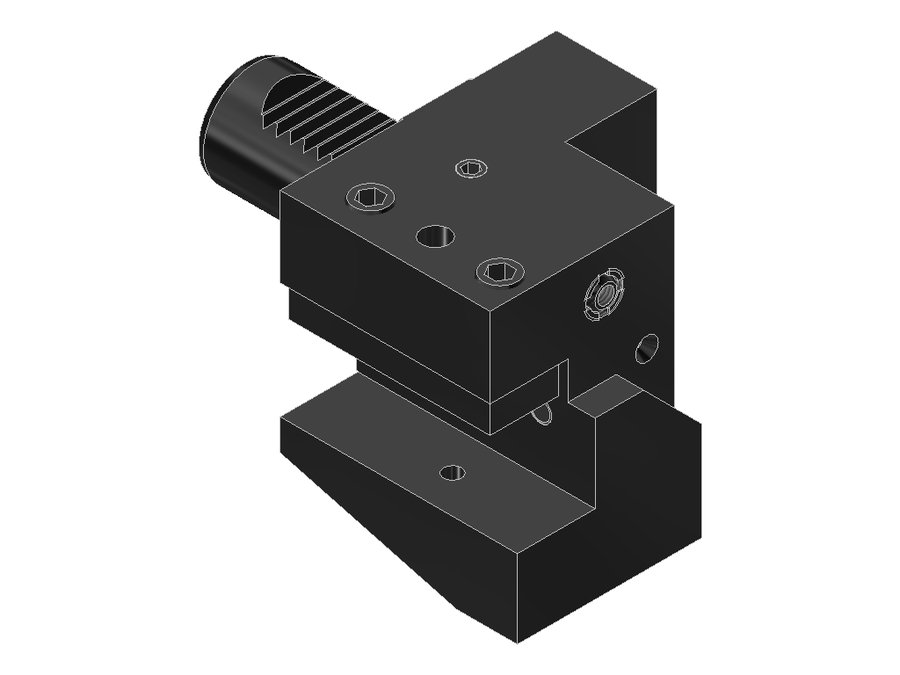

Державка токарная продольная EWS 4.3025G300RL, хвостовик Ø30, сечение 25×25 мм
EWS · Державки токарные продольные EWS, присоединение к станку VDI · арт. 4.3025G300RL

Державка токарная продольная EWS 4.3025G300RL, хвостовик Ø30, сечение 25×25 мм

Угол выхода0°
Код интерфейса станкаZYV03000115
Код интерфейса инструментаVKT25250115
Диаметр хвостовика30 мм
Исполнениелевое
Присоединение к станкуVDI30
Присоединение инструментахвостовик 25x25
Вылет LPR70 мм
Масса2,392 кг
Высота80,5 мм
Общая длина125 мм
Ширина81 мм
Заказной номер EWS136670
Радиальная высота48 мм
Радиальная ширина46 мм
Функциональная ширина23,2 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.3025G300RL в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

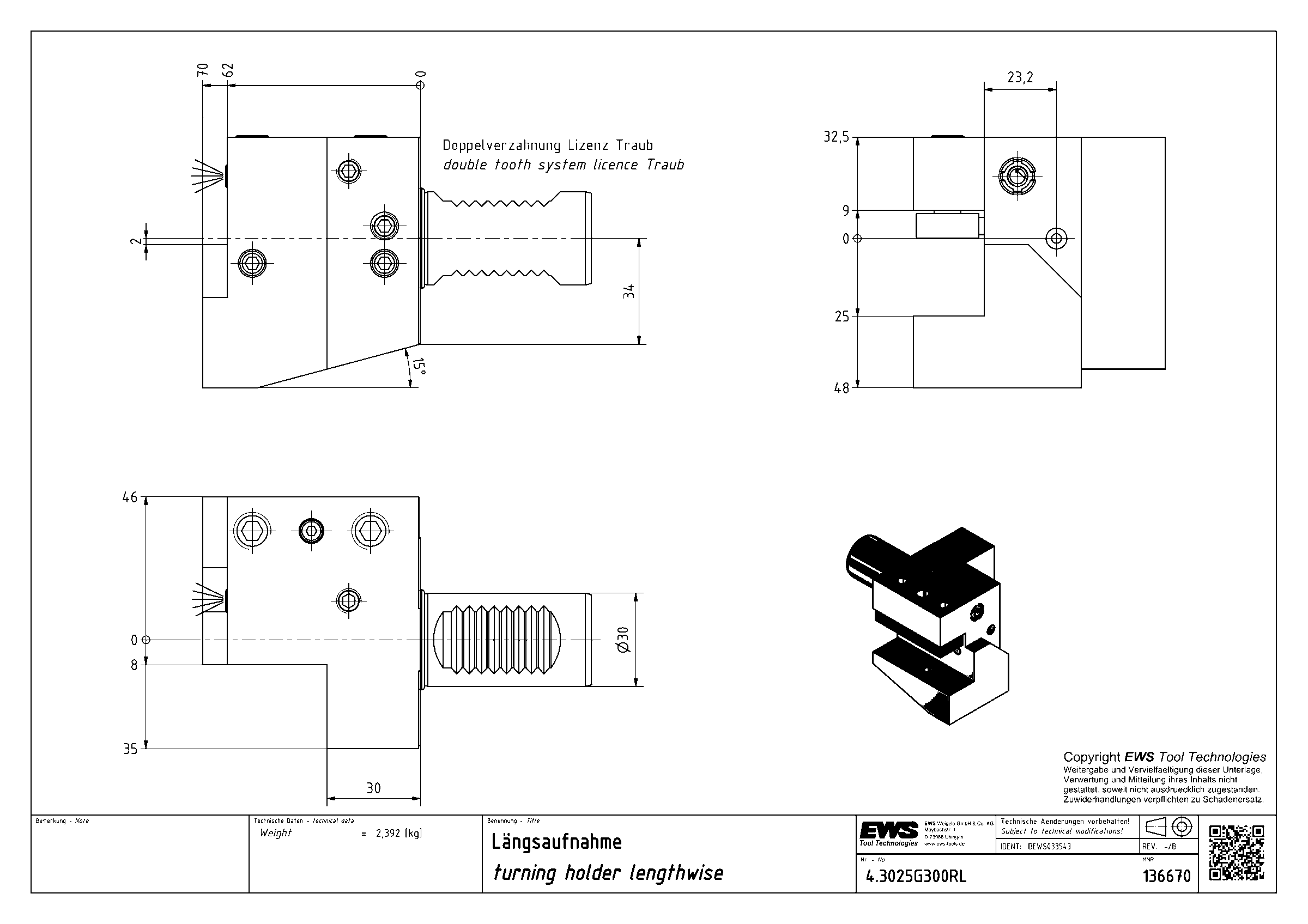

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммДиаметр хвостовика, ммВысота, ммОбщая длина, ммВ список
4.3020/16VDI30хвостовик 20x20703066125
4.3020IKVDI30хвостовик 20x20703066125
4.3020RLIK-PLVDI30 Prolineхвостовик 20x20603076115
4.3020RLIKDML1=65VDI30хвостовик 20x20653076120
4.3020RLIKDML1=80VDI30хвостовик 20x20803076135
4.3025/20G300RLIKWVDI30хвостовик 25x25703080,5125
4.3025G300RLVDI30хвостовик 25x25703080,5125Текущая
4.3025G300RLIKVDI30хвостовик 25x25703080,5125
4.4020SQT10VDI40, хвостовик повёрнут на 30°хвостовик 20x2015040100210
4.4020SQT10IKVDI40, хвостовик повёрнут на 30°хвостовик 20x201004076160
4.4025.4SQT15VDI40, хвостовик повёрнут на 30°хвостовик 1"x1"12040100180
4.4025/20VDI40хвостовик 25x25854080,5148

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.3025G300RL.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30-TNX/TNCПриспособление монтажное EWS MW-VDI30-TNX/TNC
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Подходит к позициям

У этих позиций 4.3025G300RL указан производителем как подходящий.

Инструмент статический1

  • WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30
