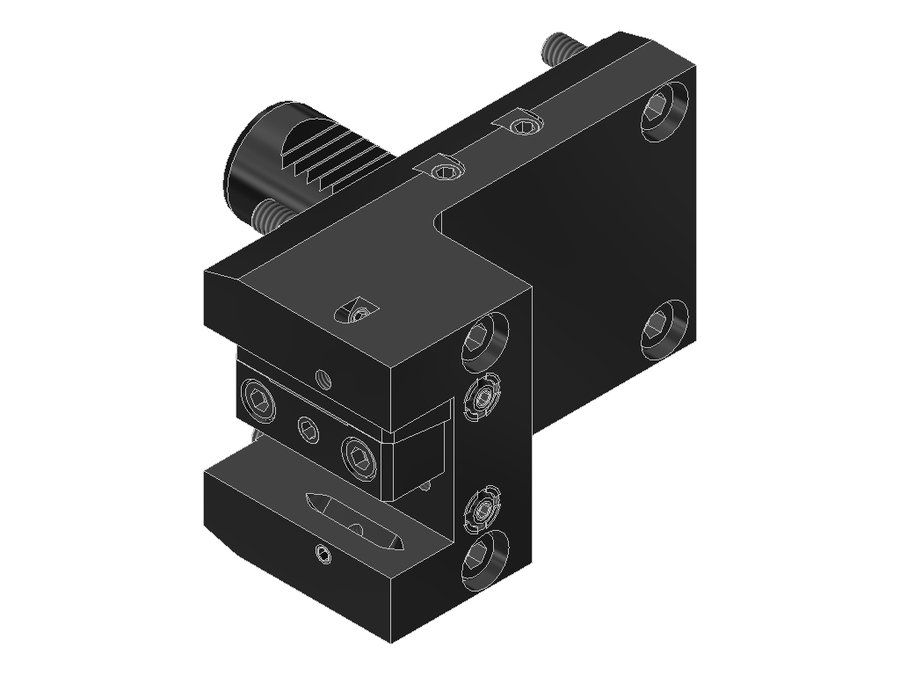

Державка токарная продольная EWS 4.3020RLIK-PL, хвостовик Ø30, сечение 20×20 мм
EWS · Державки токарные продольные EWS, присоединение к станку VDI · арт. 4.3020RLIK-PL

Державка токарная продольная EWS 4.3020RLIK-PL, хвостовик Ø30, сечение 20×20 мм

Система фиксации в гнездеTrifix
Угол выхода0°
Код интерфейса станкаZYV03000515
Код интерфейса инструментаVKT20200115
Диаметр хвостовика30 мм
Исполнениелевое
Присоединение к станкуVDI30 Proline
Присоединение инструментахвостовик 20x20
Вылет LPR60 мм
Масса2,74 кг
Высота76 мм
Общая длина115 мм
Ширина132 мм
Заказной номер EWS218611
Радиальная высота38 мм
Радиальная ширина76 мм
Функциональная ширина56 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.3020RLIK-PL в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

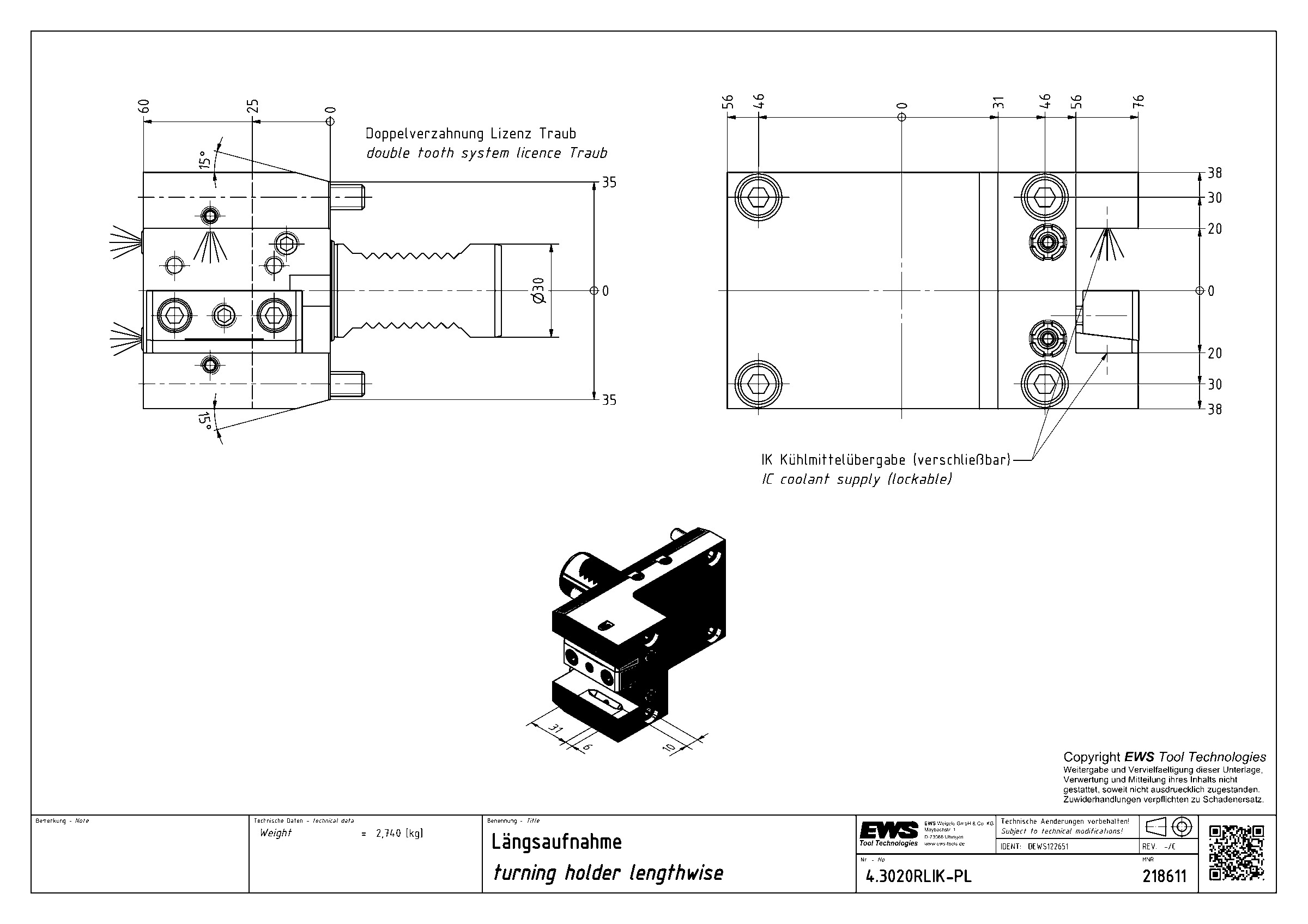

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммДиаметр хвостовика, ммВысота, ммОбщая длина, ммВ список
4.2520RLVDI25хвостовик 20x20552566103
4.2520RLIKVDI25хвостовик 20x20552566103
4.2520RLIKDML1=55VDI25хвостовик 20x20552570103
4.3019.05RLIKDML1=65VDI30хвостовик 3/4"x3/4"653076120
4.3020/16VDI30хвостовик 20x20703066125
4.3020IKVDI30хвостовик 20x20703066125
4.3020RLIK-PLVDI30 Prolineхвостовик 20x20603076115Текущая
4.3020RLIKDML1=65VDI30хвостовик 20x20653076120
4.3020RLIKDML1=80VDI30хвостовик 20x20803076135
4.3025/20G300RLIKWVDI30хвостовик 25x25703080,5125
4.3025G300RLVDI30хвостовик 25x25703080,5125
4.3025G300RLIKVDI30хвостовик 25x25703080,5125
