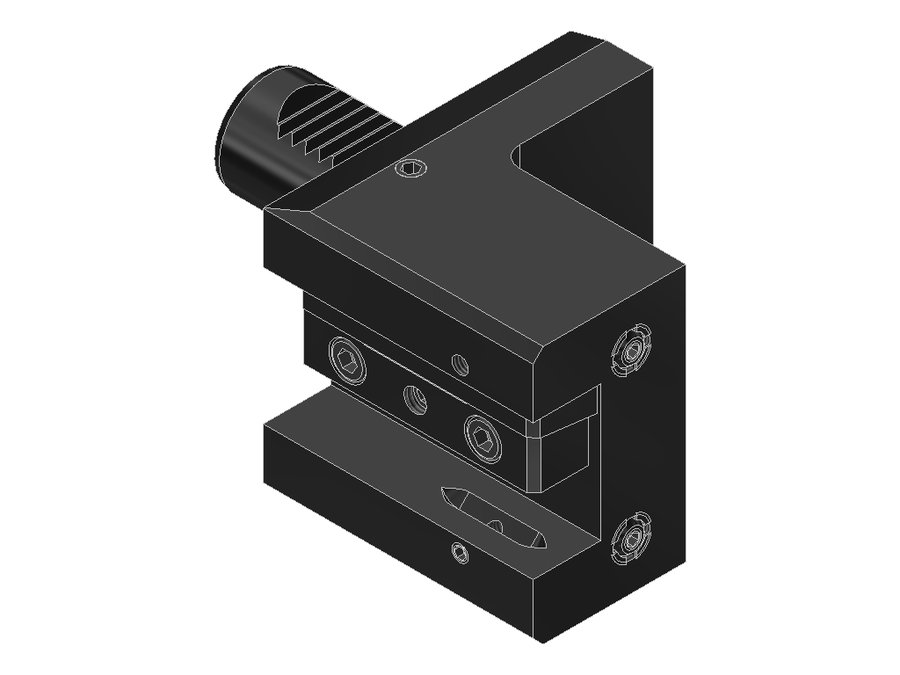

Державка токарная продольная EWS 4.3020RLIKDML1=80, хвостовик Ø30, сечение 20×20 мм
EWS · Державки токарные продольные EWS, присоединение к станку VDI · арт. 4.3020RLIKDML1=80

Державка токарная продольная EWS 4.3020RLIKDML1=80, хвостовик Ø30, сечение 20×20 мм

Угол выхода0°
Код интерфейса станкаZYV03000115
Код интерфейса инструментаVKT20200115
Диаметр хвостовика30 мм
Исполнениелевое
Присоединение к станкуVDI30
Присоединение инструментахвостовик 20x20
Вылет LPR80 мм
Масса2,644 кг
Высота76 мм
Общая длина135 мм
Ширина90,5 мм
Заказной номер EWS201247
Радиальная высота38 мм
Радиальная ширина55,5 мм
Функциональная ширина35,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.3020RLIKDML1=80 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

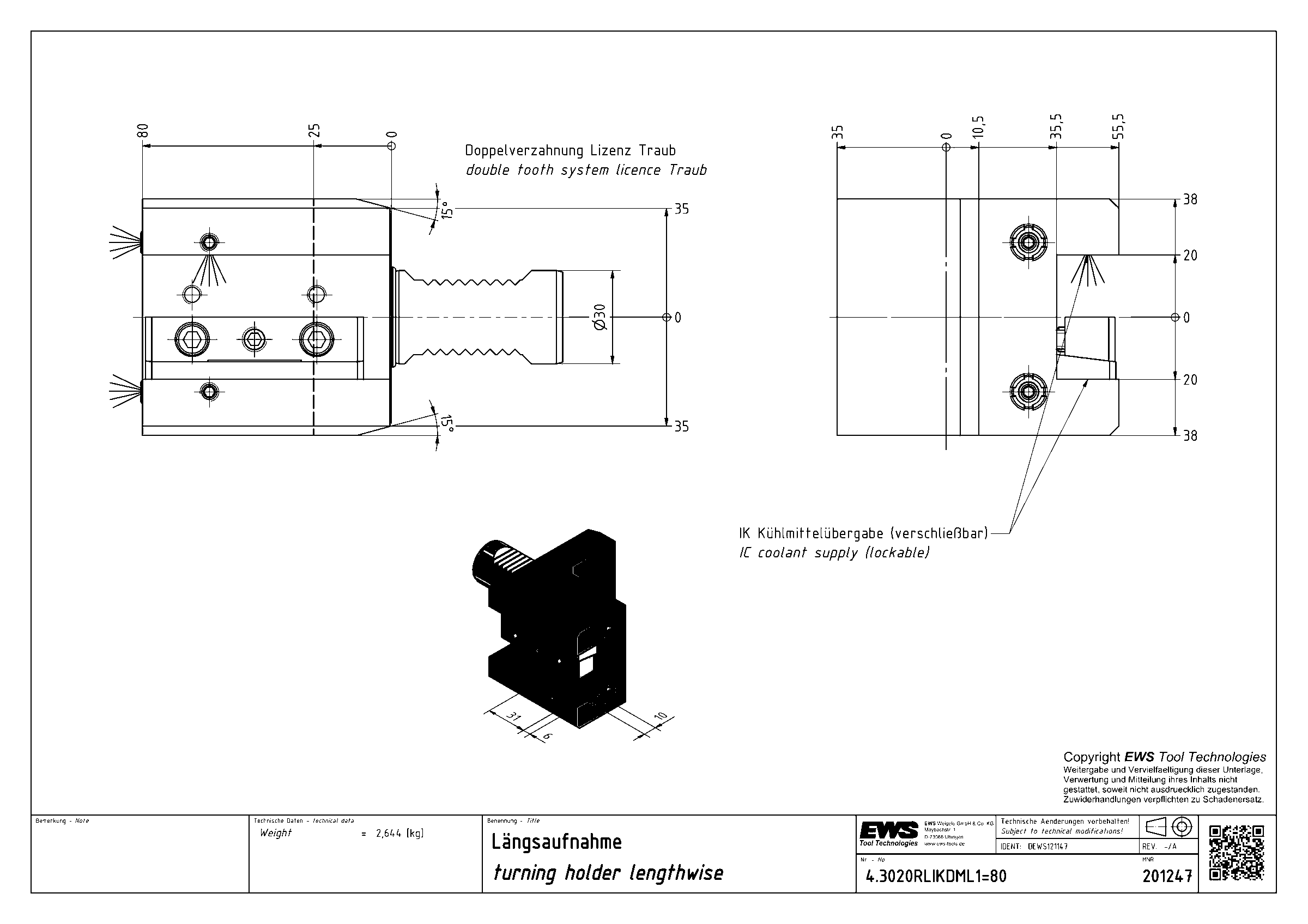

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммДиаметр хвостовика, ммВысота, ммОбщая длина, ммВ список
4.2520RLIKDML1=55VDI25хвостовик 20x20552570103
4.3019.05RLIKDML1=65VDI30хвостовик 3/4"x3/4"653076120
4.3020/16VDI30хвостовик 20x20703066125
4.3020IKVDI30хвостовик 20x20703066125
4.3020RLIK-PLVDI30 Prolineхвостовик 20x20603076115
4.3020RLIKDML1=65VDI30хвостовик 20x20653076120
4.3020RLIKDML1=80VDI30хвостовик 20x20803076135Текущая
4.3025/20G300RLIKWVDI30хвостовик 25x25703080,5125
4.3025G300RLVDI30хвостовик 25x25703080,5125
4.3025G300RLIKVDI30хвостовик 25x25703080,5125
4.4020SQT10VDI40, хвостовик повёрнут на 30°хвостовик 20x2015040100210
4.4020SQT10IKVDI40, хвостовик повёрнут на 30°хвостовик 20x201004076160
