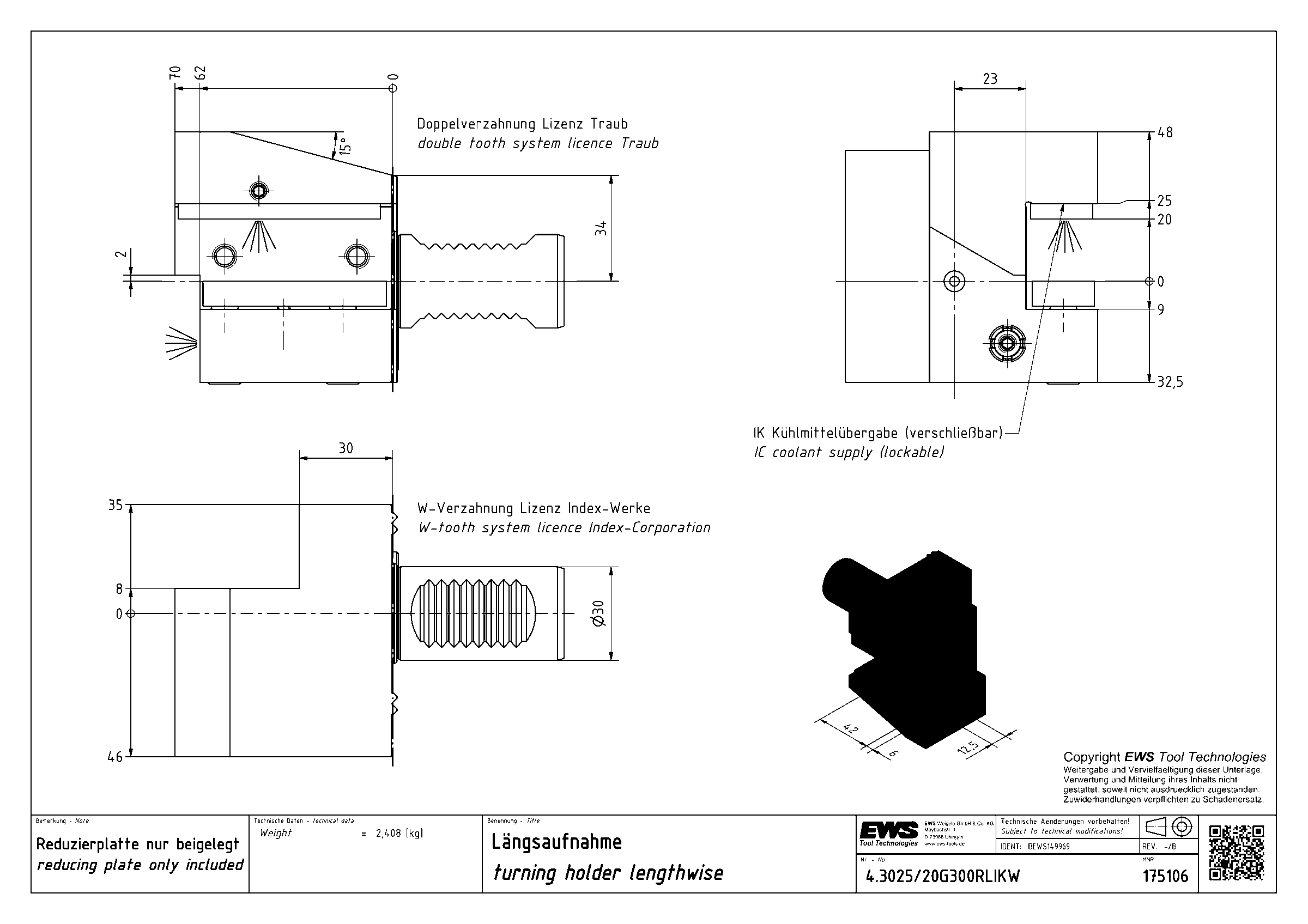

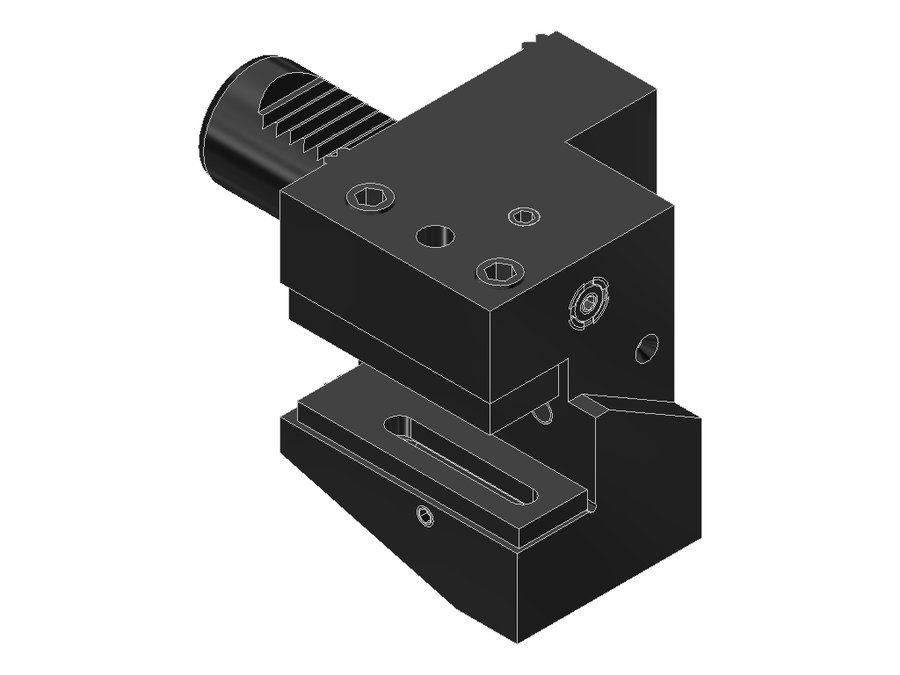

Державка токарная продольная EWS 4.3025/20G300RLIKW, хвостовик Ø30, сечение 25×20 мм
| Система фиксации в гнезде | W-зубчатое соединение |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | ZYW03000115 |
| Код интерфейса инструмента | VKT25250115 |
| Диаметр хвостовика | 30 мм |
| Исполнение | левое |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | хвостовик 25x25 |
| Вылет LPR | 70 мм |
| Масса | 2,408 кг |
| Высота | 80,5 мм |
| Общая длина | 125 мм |
| Ширина | 81 мм |
| Заказной номер EWS | 175106 |
| Радиальная высота | 48 мм |
| Радиальная ширина | 46 мм |
| Функциональная ширина | 23 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 4.3025/20G300RLIKW в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка продольная левая, перевёрнутая, форма C2
Токарная державка левого исполнения для левых токарных инструментов.
Инструмент оснащён регулируемым соплом СОЖ.
Двойная зубчатость (лицензия Traub)
- Хвостовик VDI с двойной зубчатостью
- Державку можно повернуть на 180°
- Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)
Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.
Другие типоразмеры серии
Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Вылет LPR, мм | Диаметр хвостовика, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.3019.05RLIKDML1=65 | VDI30 | хвостовик 3/4"x3/4" | 65 | 30 | 76 | 120 | |
| 4.3020/16 | VDI30 | хвостовик 20x20 | 70 | 30 | 66 | 125 | |
| 4.3020IK | VDI30 | хвостовик 20x20 | 70 | 30 | 66 | 125 | |
| 4.3020RLIK-PL | VDI30 Proline | хвостовик 20x20 | 60 | 30 | 76 | 115 | |
| 4.3020RLIKDML1=65 | VDI30 | хвостовик 20x20 | 65 | 30 | 76 | 120 | |
| 4.3020RLIKDML1=80 | VDI30 | хвостовик 20x20 | 80 | 30 | 76 | 135 | |
| 4.3025/20G300RLIKW | VDI30 | хвостовик 25x25 | 70 | 30 | 80,5 | 125 | Текущая |
| 4.3025G300RL | VDI30 | хвостовик 25x25 | 70 | 30 | 80,5 | 125 | |
| 4.3025G300RLIK | VDI30 | хвостовик 25x25 | 70 | 30 | 80,5 | 125 | |
| 4.4020SQT10 | VDI40, хвостовик повёрнут на 30° | хвостовик 20x20 | 150 | 40 | 100 | 210 | |
| 4.4020SQT10IK | VDI40, хвостовик повёрнут на 30° | хвостовик 20x20 | 100 | 40 | 76 | 160 | |
| 4.4025.4SQT15 | VDI40, хвостовик повёрнут на 30° | хвостовик 1"x1" | 120 | 40 | 100 | 180 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.3025/20G300RLIKW.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
