EWS · Державки токарные продольные EWS для VDI · арт. 4.6032/25

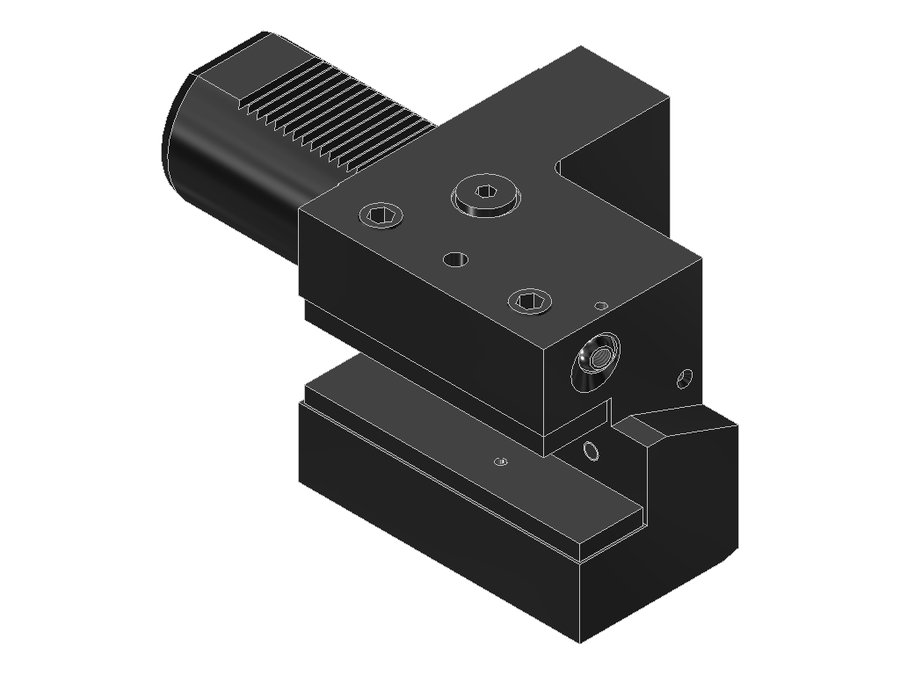

Державка токарная продольная EWS 4.6032/25, хвостовик Ø60, сечение 32×25 мм
| Угол выхода | 0° |
|---|---|
| Код интерфейса станка | ZYV06000115 |
| Код интерфейса инструмента | VKT32320115 |
| Диаметр хвостовика | 60 мм |
| Исполнение | левое |
| Присоединение к станку | VDI60 |
| Присоединение инструмента | хвостовик 32x32 |
| Функциональная длина | 0 мм |
| Вылет LPR | 125 мм |
| Масса | 9,494 кг |
| Высота | 105 мм |
| Общая длина | 219 мм |
| Ширина | 125 мм |
| Заказной номер EWS | 135422 |
| Радиальная высота | 62,5 мм |
| Радиальная ширина | 62,5 мм |
| Функциональная ширина | 32,5 мм |
Другие типоразмеры серии
Державки токарные продольные EWS для VDI — 133 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Диаметр хвостовика, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.4025IK | VDI40 | хвостовик 25x25 | 0 | 85 | 40 | 148 | |
| 4.4025NZ2000RL | VDI40 | хвостовик 25x25 | 0 | 95 | 40 | 148 | |
| 4.4025RLIK-PL | VDI40 Proline | хвостовик 25x25 | 0 | 85 | 40 | 148 | |
| 4.4025SQT15 | VDI40 shaft rotated 30° | хвостовик 25x25 | 0 | 120 | 40 | 180 | |
| 4.4025SQT15IK | VDI40 shaft rotated 30° | хвостовик 25x25 | 0 | 120 | 40 | 180 | |
| 4.5025SQT28 | VDI50 shaft rotated 30° | хвостовик 25x25 | 0 | 150 | 50 | 225,1 | |
| 4.5032/25 | VDI50 | хвостовик 32x32 | 0 | 100 | 50 | 178 | |
| 4.5032SQT28 | VDI50 shaft rotated 30° | хвостовик 32x32 | 0 | 150 | 50 | 225,1 | |
| 4.6032/25 | VDI60 | хвостовик 32x32 | 0 | 125 | 60 | 219 | Текущая |
| 4.BMT25CTX510 | BMT/VDI40 Hybrid | хвостовик 25x25 | 0 | 58 | — | — | |
| 4.BMT25CTX510IK | BMT/VDI40 Hybrid | хвостовик 25x25 | 0 | 58 | — | — | |
| 4.BMT25DMT110 | BMT/VDI50 Hybrid | хвостовик 25x25 | 0 | — | — | — |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.6032/25.
Принадлежности и оснастка для настройки инструмента1
- UMB100Приспособление монтажное EWS UMB100, UMB100
