EWS · Державки токарные продольные EWS для VDI · арт. 4.BMT25CTX510

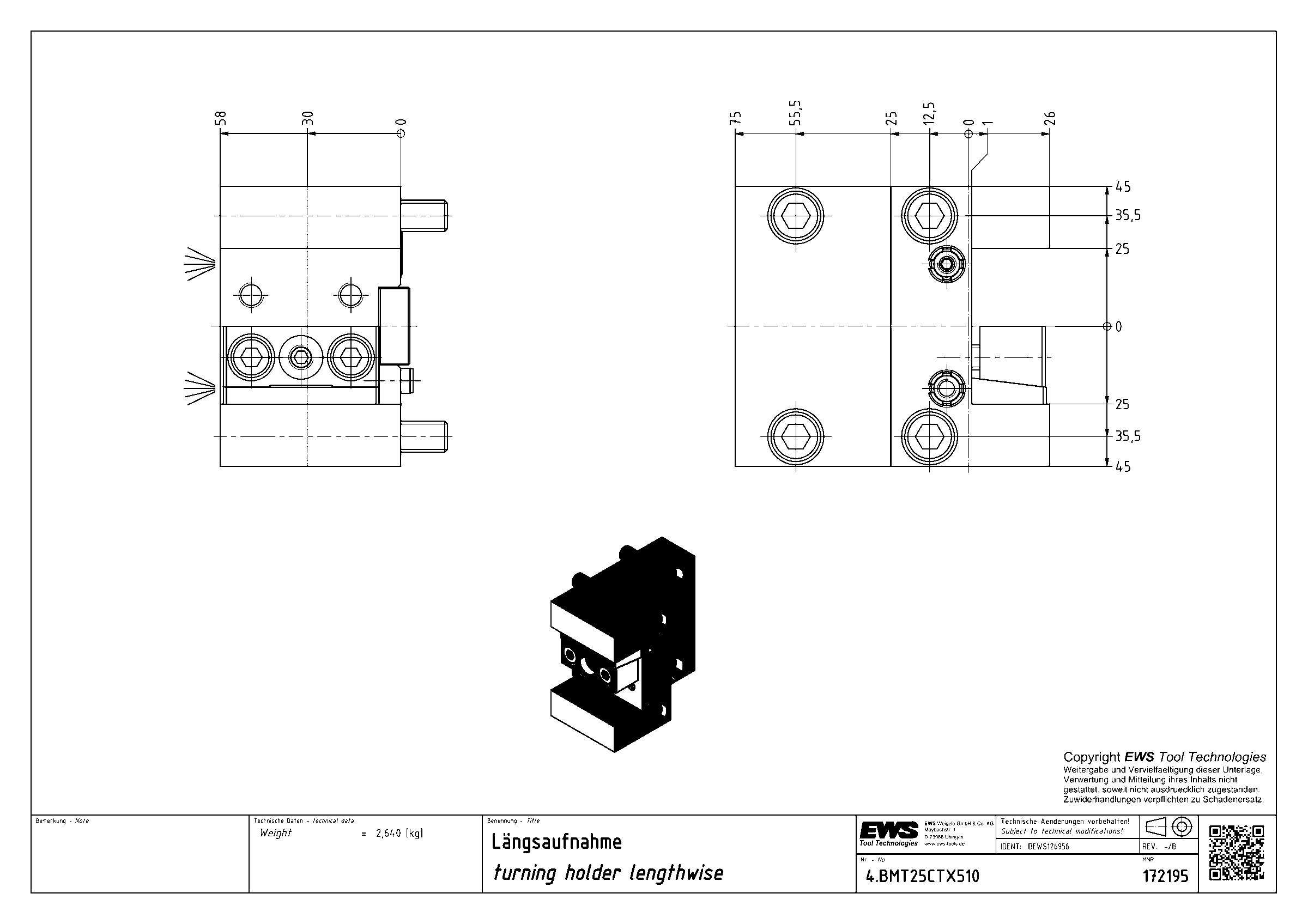

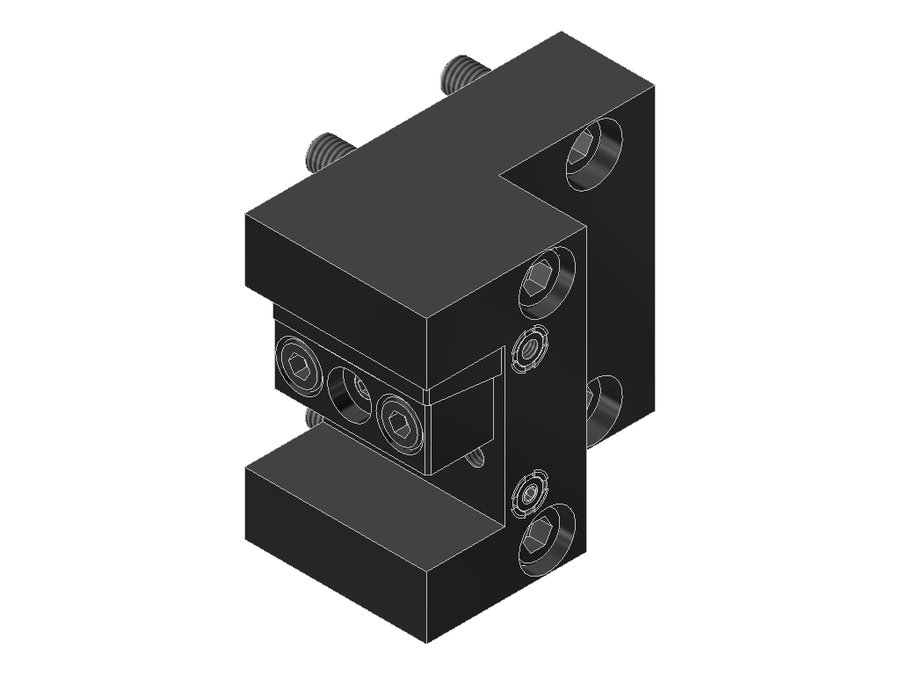

Державка токарная продольная EWS 4.BMT25CTX510, BMT, сечение 25×25 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB071A0015 |
| Код интерфейса инструмента | VKT25250115 |
| Исполнение | левое |
| Присоединение к станку | BMT/VDI40 Hybrid |
| Присоединение инструмента | хвостовик 25x25 |
| Функциональная длина | 0 мм |
| Вылет LPR | 58 мм |
| Масса | 2,64 кг |
| Высота | 90 мм |
| Ширина | 101 мм |
| Заказной номер EWS | 172195 |
| Радиальная высота | 45 мм |
| Радиальная ширина | 26 мм |
| Функциональная ширина | 1 мм |
Другие типоразмеры серии
Державки токарные продольные EWS для VDI — 133 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Диаметр хвостовика, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.4025IK | VDI40 | хвостовик 25x25 | 0 | 85 | 40 | 148 | |
| 4.4025NZ2000RL | VDI40 | хвостовик 25x25 | 0 | 95 | 40 | 148 | |
| 4.4025RLIK-PL | VDI40 Proline | хвостовик 25x25 | 0 | 85 | 40 | 148 | |
| 4.4025SQT15 | VDI40 shaft rotated 30° | хвостовик 25x25 | 0 | 120 | 40 | 180 | |
| 4.4025SQT15IK | VDI40 shaft rotated 30° | хвостовик 25x25 | 0 | 120 | 40 | 180 | |
| 4.5025SQT28 | VDI50 shaft rotated 30° | хвостовик 25x25 | 0 | 150 | 50 | 225,1 | |
| 4.5032/25 | VDI50 | хвостовик 32x32 | 0 | 100 | 50 | 178 | |
| 4.5032SQT28 | VDI50 shaft rotated 30° | хвостовик 32x32 | 0 | 150 | 50 | 225,1 | |
| 4.6032/25 | VDI60 | хвостовик 32x32 | 0 | 125 | 60 | 219 | |
| 4.BMT25CTX510 | BMT/VDI40 Hybrid | хвостовик 25x25 | 0 | 58 | — | — | Текущая |
| 4.BMT25CTX510IK | BMT/VDI40 Hybrid | хвостовик 25x25 | 0 | 58 | — | — | |
| 4.BMT25DMT110 | BMT/VDI50 Hybrid | хвостовик 25x25 | 0 | — | — | — |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMT25CTX510.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Документы по позиции
Для этой позиции документы пока не привязаны.
