EWS · Державки токарные продольные EWS для BMT · арт. 4.BMT20BMT45IKX31Z48

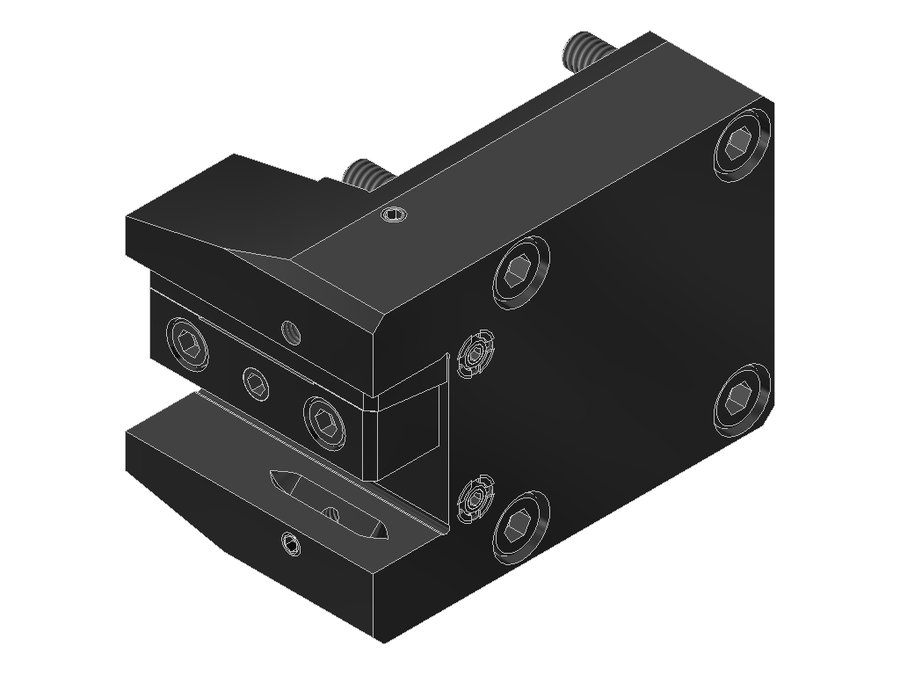

Державка токарная продольная EWS 4.BMT20BMT45IKX31Z48, BMT, сечение 20×20 мм
| Угол выхода | 0° |
|---|---|
| Код интерфейса станка | FLB058A4515 |
| Код интерфейса инструмента | VKT20200115 |
| Исполнение | левое |
| Присоединение к станку | BMT45 |
| Присоединение инструмента | хвостовик 20x20 |
| Функциональная длина | 0 мм |
| Вылет LPR | 31 мм |
| Масса | 2,148 кг |
| Высота | 75 мм |
| Общая длина | 65 мм |
| Ширина | 105,5 мм |
| Заказной номер EWS | 237624 |
| Радиальная высота | 37,5 мм |
| Радиальная ширина | 68 мм |
| Функциональная ширина | 48 мм |
Другие типоразмеры серии
Державки токарные продольные EWS для BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Функциональная длина, мм | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.BMT19.05NZX70 | хвостовик 3/4"x3/4" | 0 | BMT40 DMG Mori | — | — | — | |
| 4.BMT19.05SL150 | хвостовик 3/4"x3/4" | 0 | BMT32B | 25 | 90 | — | |
| 4.BMT19.05VL2X70Z25.95 | хвостовик 3/4"x3/4" | 0 | BMT55 | 70 | 90 | — | |
| 4.BMT20ABX64IK | хвостовик 20x20 | 0 | BMT54 Miyano | 69 | 95 | 75 | |
| 4.BMT20BIGIK | хвостовик 20x20 | 0 | BMT55 Biglia | 45 | 84 | 80 | |
| 4.BMT20BMT42IK | хвостовик 20x20 | 0 | BMT42 DMG Mori | 75 | 80 | 85 | |
| 4.BMT20BMT45IKX31Z48 | хвостовик 20x20 | 0 | BMT45 | 31 | 75 | 65 | Текущая |
| 4.BMT20BMT45IKX31Z69 | хвостовик 20x20 | 0 | BMT45 | 31 | 75 | 65 | |
| 4.BMT20BMT45IKZ42X60 | хвостовик 20x20 | 0 | BMT45 | 60 | 75 | 64,6 | |
| 4.BMT20BMT45IKZ47X60 | хвостовик 20x20 | 0 | BMT45 | 60 | 75 | 64,6 | |
| 4.BMT20BMT45Z42X60 | хвостовик 20x20 | 0 | BMT45 | 60 | 75 | 64,6 | |
| 4.BMT20BMT55IKZ40X73 | хвостовик 20x20 | 0 | BMT55 | 73 | 85 | 77,6 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMT20BMT45IKX31Z48.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-LYNX220Приспособление монтажное EWS MW-BMT-LYNX220
- UMB100Приспособление монтажное EWS UMB100, UMB100
Ключи и отвёртки1
- AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
Документы по позиции
Для этой позиции документы пока не привязаны.
