EWS · Державки токарные продольные EWS для BMT · арт. 4.BMT20BMT45IKZ47X60

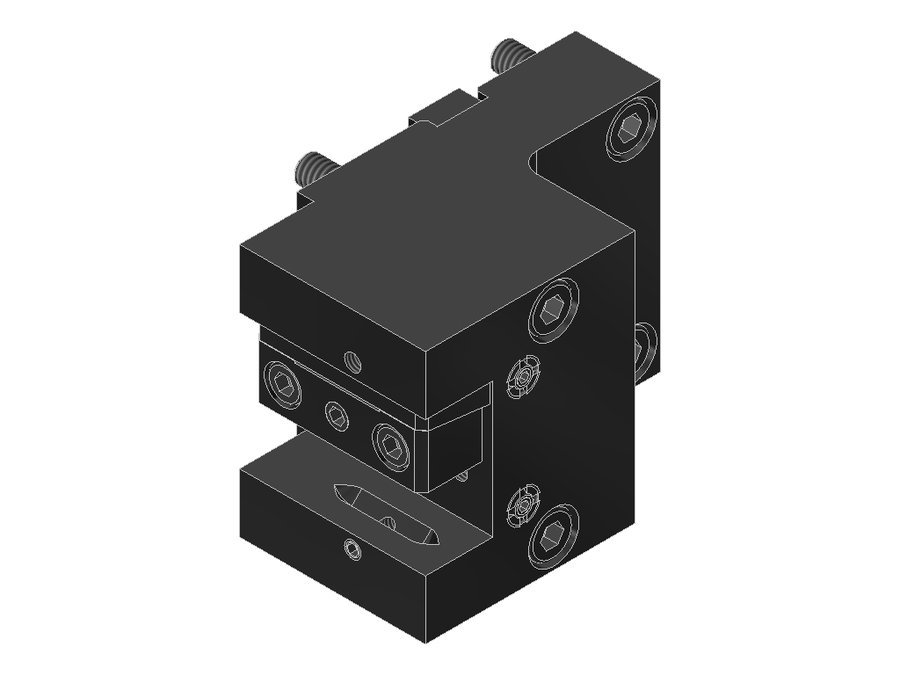

Державка токарная продольная EWS 4.BMT20BMT45IKZ47X60, BMT, сечение 20×20 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB058A4515 |
| Код интерфейса инструмента | VKT20200115 |
| Исполнение | левое |
| Присоединение к станку | BMT45 |
| Присоединение инструмента | хвостовик 20x20 |
| Функциональная длина | 0 мм |
| Вылет LPR | 60 мм |
| Масса | 2,481 кг |
| Высота | 75 мм |
| Общая длина | 64,6 мм |
| Ширина | 104,5 мм |
| Заказной номер EWS | 217757 |
| Радиальная высота | 37,5 мм |
| Радиальная ширина | 67 мм |
| Функциональная ширина | 47 мм |
Другие типоразмеры серии
Державки токарные продольные EWS для BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Функциональная длина, мм | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.BMT20ABX64IK | хвостовик 20x20 | 0 | BMT54 Miyano | 69 | 95 | 75 | |
| 4.BMT20BIGIK | хвостовик 20x20 | 0 | BMT55 Biglia | 45 | 84 | 80 | |
| 4.BMT20BMT42IK | хвостовик 20x20 | 0 | BMT42 DMG Mori | 75 | 80 | 85 | |
| 4.BMT20BMT45IKX31Z48 | хвостовик 20x20 | 0 | BMT45 | 31 | 75 | 65 | |
| 4.BMT20BMT45IKX31Z69 | хвостовик 20x20 | 0 | BMT45 | 31 | 75 | 65 | |
| 4.BMT20BMT45IKZ42X60 | хвостовик 20x20 | 0 | BMT45 | 60 | 75 | 64,6 | |
| 4.BMT20BMT45IKZ47X60 | хвостовик 20x20 | 0 | BMT45 | 60 | 75 | 64,6 | Текущая |
| 4.BMT20BMT45Z42X60 | хвостовик 20x20 | 0 | BMT45 | 60 | 75 | 64,6 | |
| 4.BMT20BMT55IKZ40X73 | хвостовик 20x20 | 0 | BMT55 | 73 | 85 | 77,6 | |
| 4.BMT20BMT55Z40X73 | хвостовик 20x20 | 0 | BMT55 | 73 | 85 | 77,6 | |
| 4.BMT20BNDIK | хвостовик 20x20 | 0 | BMT45A | 60 | 74 | 66 | |
| 4.BMT20DAS200-15° | хвостовик 20x20 | 0 | BMT55C | 65 | 120,84 | 70,4 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMT20BMT45IKZ47X60.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-LYNX220Приспособление монтажное EWS MW-BMT-LYNX220
- UMB100Приспособление монтажное EWS UMB100, UMB100
Ключи и отвёртки1
- AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
Документы по позиции
Для этой позиции документы пока не привязаны.
