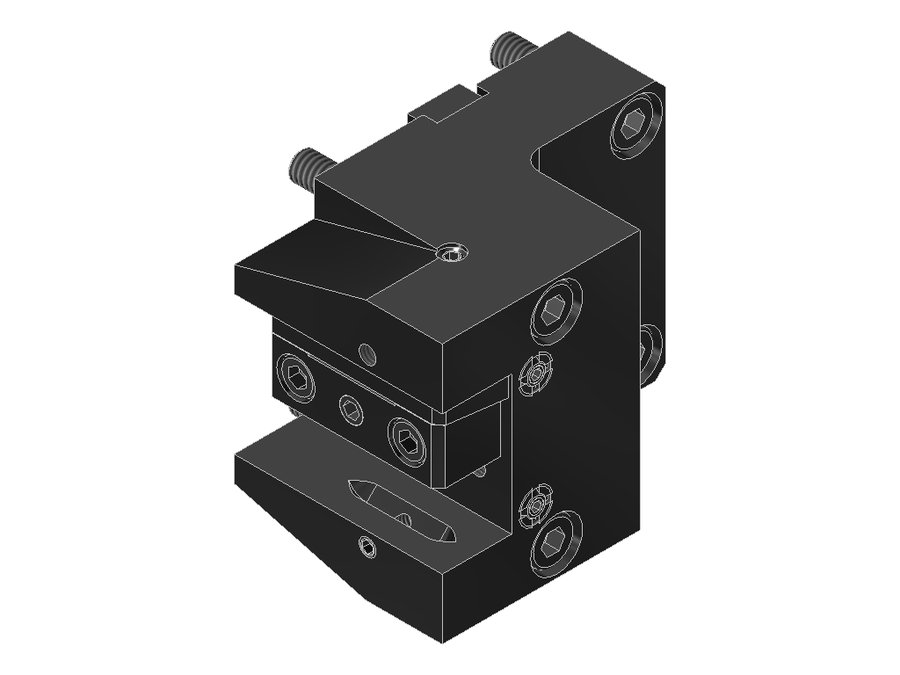

Державка токарная продольная EWS 4.BMT20BMT45IKZ42X60, BMT, сечение 20×20 мм
EWS · Державки токарные продольные EWS, присоединение к станку BMT · арт. 4.BMT20BMT45IKZ42X60

Державка токарная продольная EWS 4.BMT20BMT45IKZ42X60, BMT, сечение 20×20 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB058A4515
Код интерфейса инструментаVKT20200115
Исполнениелевое
Присоединение к станкуBMT45
Присоединение инструментахвостовик 20x20

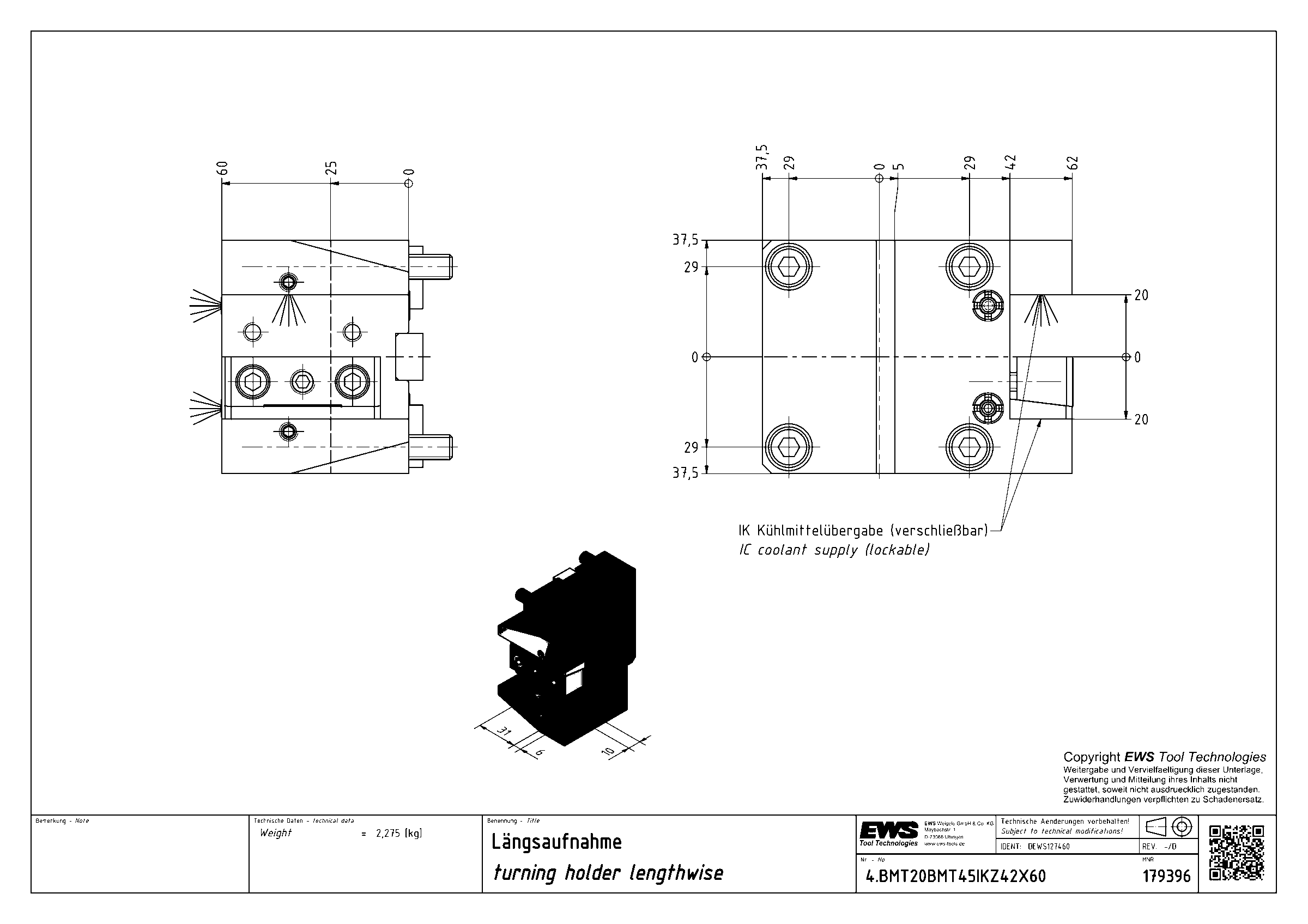

Вылет LPR60 мм
Масса2,275 кг
Высота75 мм
Общая длина64,6 мм
Ширина99,5 мм
Заказной номер EWS179396
Радиальная высота37,5 мм
Радиальная ширина62 мм
Функциональная ширина42 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.BMT20BMT45IKZ42X60 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение инструментаПрисоединение к станкуВылет LPR, ммВысота, ммОбщая длина, ммВ список
4.BMT19.05VL2X70Z25.95левоехвостовик 3/4"x3/4"BMT557090—
4.BMT20ABX64IKлевоехвостовик 20x20BMT54 Miyano699575
4.BMT20BIGIKлевоехвостовик 20x20BMT55 Biglia458480
4.BMT20BMT42IKлевоехвостовик 20x20BMT42 DMG Mori758085
4.BMT20BMT45IKX31Z48левоехвостовик 20x20BMT45317565
4.BMT20BMT45IKX31Z69левоехвостовик 20x20BMT45317565
4.BMT20BMT45IKZ42X60левоехвостовик 20x20BMT45607564,6Текущая
4.BMT20BMT45IKZ47X60левоехвостовик 20x20BMT45607564,6
4.BMT20BMT45Z42X60левоехвостовик 20x20BMT45607564,6
4.BMT20BMT55IKZ40X73левоехвостовик 20x20BMT55738577,6
4.BMT20BMT55Z40X73левоехвостовик 20x20BMT55738577,6
4.BMT20BNDIKлевоехвостовик 20x20BMT45A607466

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.BMT20BMT45IKZ42X60.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-LYNX220Приспособление монтажное EWS MW-BMT-LYNX220
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
