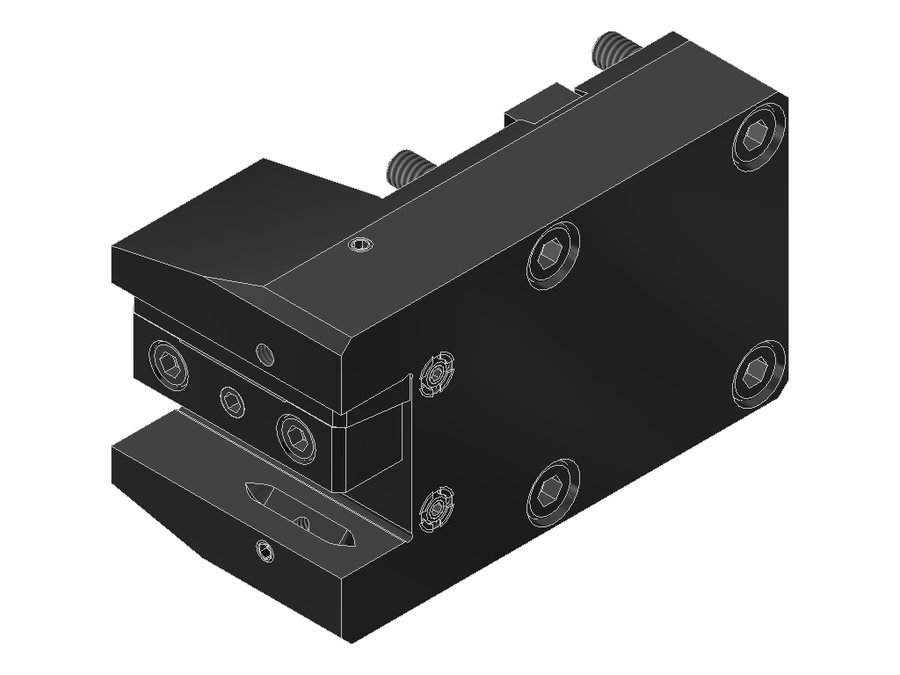

Державка токарная продольная EWS 4.BMT20BMT45IKX31Z69, BMT, сечение 20×20 мм
EWS · Державки токарные продольные EWS, присоединение к станку BMT · арт. 4.BMT20BMT45IKX31Z69

Державка токарная продольная EWS 4.BMT20BMT45IKX31Z69, BMT, сечение 20×20 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB058A4515
Код интерфейса инструментаVKT20200115
Исполнениелевое
Присоединение к станкуBMT45
Присоединение инструментахвостовик 20x20

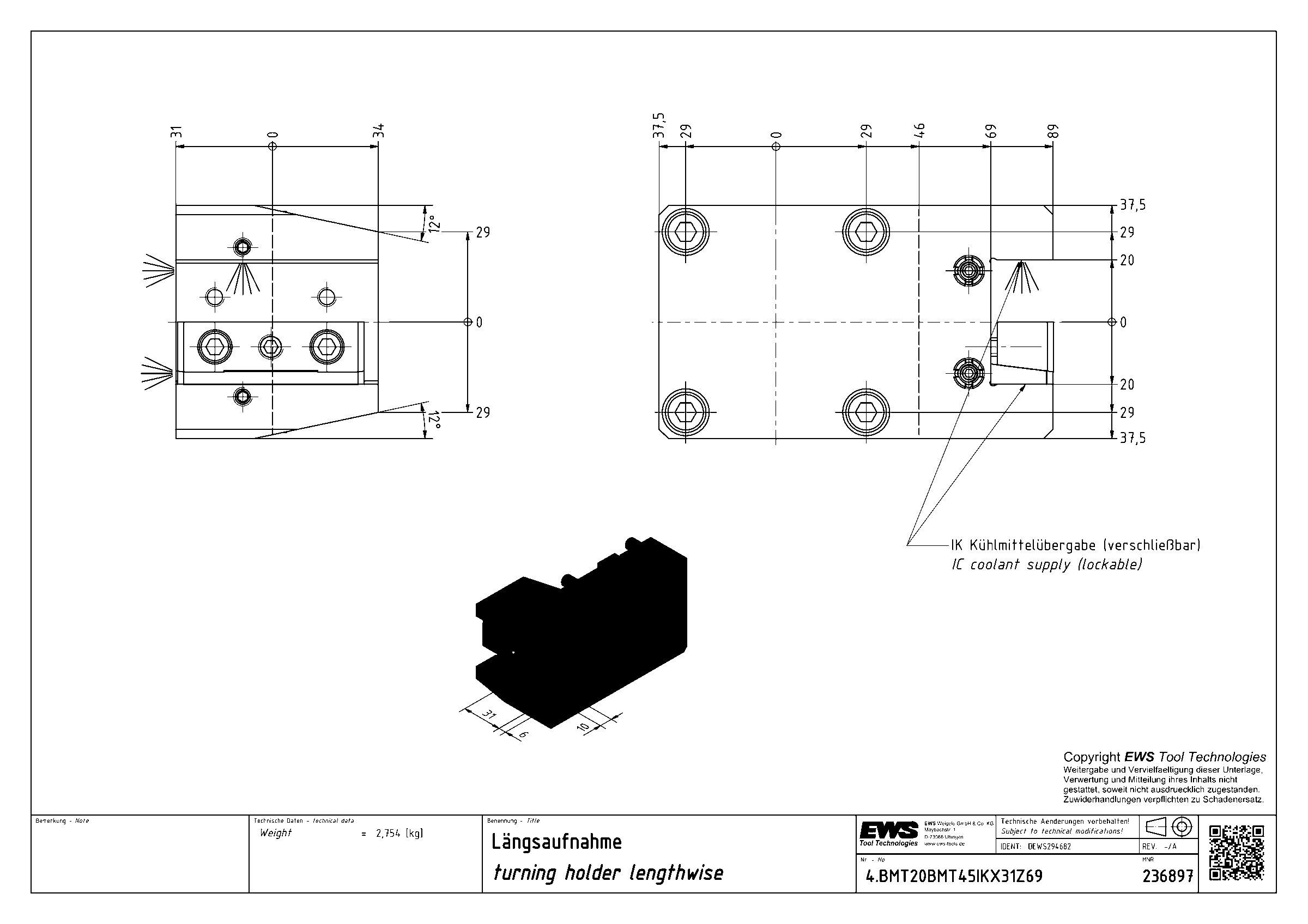

Вылет LPR31 мм
Масса2,754 кг
Высота75 мм
Общая длина65 мм
Ширина126,5 мм
Заказной номер EWS236897
Радиальная высота37,5 мм
Радиальная ширина89 мм
Функциональная ширина69 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.BMT20BMT45IKX31Z69 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение инструментаПрисоединение к станкуВылет LPR, ммВысота, ммОбщая длина, ммВ список
4.BMT19.05SL150левоехвостовик 3/4"x3/4"BMT32B2590—
4.BMT19.05VL2X70Z25.95левоехвостовик 3/4"x3/4"BMT557090—
4.BMT20ABX64IKлевоехвостовик 20x20BMT54 Miyano699575
4.BMT20BIGIKлевоехвостовик 20x20BMT55 Biglia458480
4.BMT20BMT42IKлевоехвостовик 20x20BMT42 DMG Mori758085
4.BMT20BMT45IKX31Z48левоехвостовик 20x20BMT45317565
4.BMT20BMT45IKX31Z69левоехвостовик 20x20BMT45317565Текущая
4.BMT20BMT45IKZ42X60левоехвостовик 20x20BMT45607564,6
4.BMT20BMT45IKZ47X60левоехвостовик 20x20BMT45607564,6
4.BMT20BMT45Z42X60левоехвостовик 20x20BMT45607564,6
4.BMT20BMT55IKZ40X73левоехвостовик 20x20BMT55738577,6
4.BMT20BMT55Z40X73левоехвостовик 20x20BMT55738577,6

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.BMT20BMT45IKX31Z69.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-LYNX220Приспособление монтажное EWS MW-BMT-LYNX220
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
