EWS · Державки токарные продольные EWS для BMT · арт. 4.BMT20DTW10IK-15°

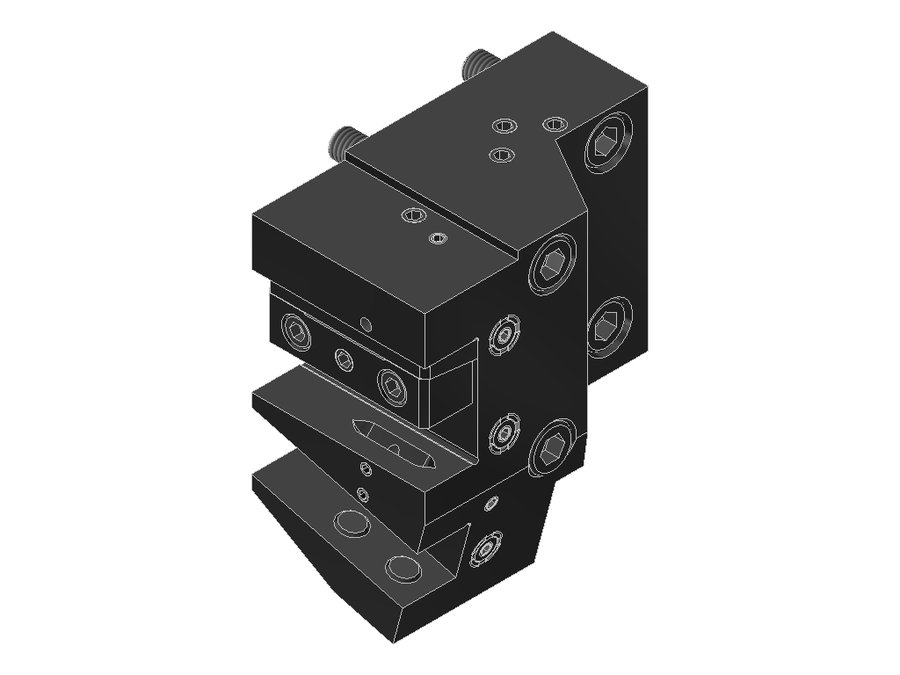

Державка токарная продольная EWS 4.BMT20DTW10IK-15°, BMT, сечение 20×20 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB060C5515 |
| Код интерфейса инструмента | VKT20200115 |
| Исполнение | левое |
| Присоединение к станку | BMT55C |
| Присоединение инструмента | хвостовик 20x20 |
| Функциональная длина | 0 мм |
| Вылет LPR | 65 мм |
| Масса | 3,873 кг |
| Высота | 116,31 мм |
| Общая длина | 70,4 мм |
| Ширина | 113 мм |
| Заказной номер EWS | 223428 |
| Радиальная высота | 41 мм |
| Радиальная ширина | 73 мм |
| Функциональная ширина | 53 мм |
Другие типоразмеры серии
Державки токарные продольные EWS для BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Функциональная длина, мм | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.BMT20BNDIK | хвостовик 20x20 | 0 | BMT45A | 60 | 74 | 66 | |
| 4.BMT20DAS200-15° | хвостовик 20x20 | 0 | BMT55C | 65 | 120,84 | 70,4 | |
| 4.BMT20DBMT55IKSW330-15° | хвостовик 20x20 | 0 | BMT55 | 73 | 115,21 | 77,6 | |
| 4.BMT20DBMT55IKSW350-15° | хвостовик 20x20 | 0 | BMT55 | 73 | 20 | — | |
| 4.BMT20DBMT65IKX40SW365-15° | хвостовик 20x20 | 0 | BMT65 | 40 | 135,53 | 70 | |
| 4.BMT20DBMT65IKX85SW365-15° | хвостовик 20x20 | 0 | BMT65 | 85 | 127,84 | 89,9 | |
| 4.BMT20DTW10IK-15° | хвостовик 20x20 | 0 | BMT55C | 65 | 116,31 | 70,4 | Текущая |
| 4.BMT20DYBIGIK | хвостовик 20x20 | 0 | BMT55 Biglia | 80 | 96 | 85 | |
| 4.BMT20DYBMT45IK | хвостовик 20x20 | 0 | BMT45 | 65 | 96 | 69,6 | |
| 4.BMT20DYLB2000X80 | хвостовик 20x20 | 0 | BMT60B Okuma | 80 | 95 | 85 | |
| 4.BMT20DYLT2000V16 | хвостовик 20x20 | 0 | BMT55 Okuma | 65 | 92 | 98,5 | |
| 4.BMT20DYNZIKX70 | хвостовик 20x20 | 0 | BMT40 DMG Mori | 70 | 92 | 82,1 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMT20DTW10IK-15°.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Документы по позиции
Для этой позиции документы пока не привязаны.
Нужна консультация по позиции — материал детали, аналог или срок поставки?
Задать вопрос по позиции
