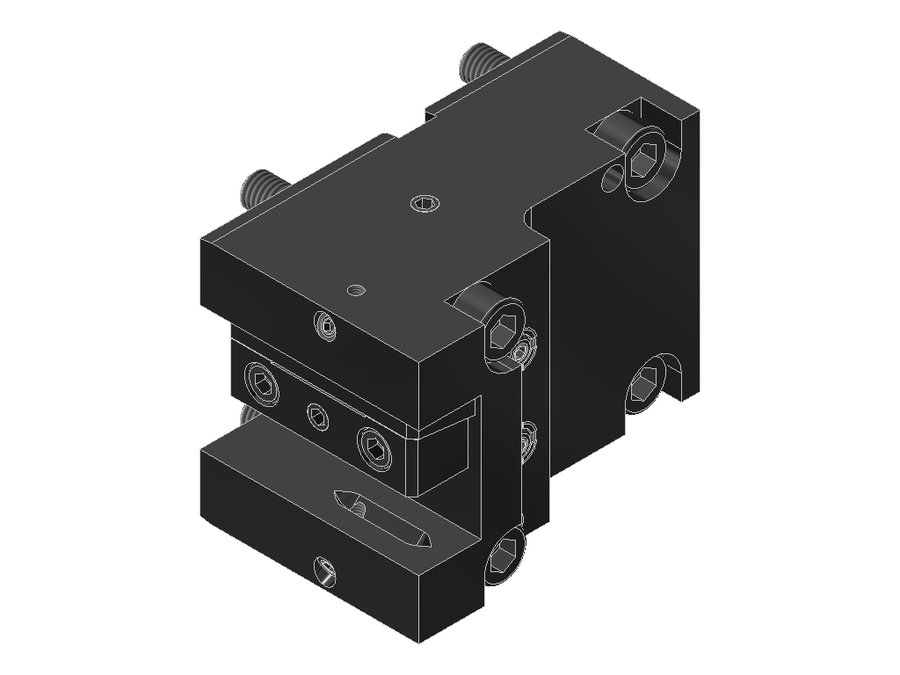

Державка токарная продольная EWS 4.BMT20NZIKX70, BMT, сечение 20×20 мм
EWS · Державки токарные продольные EWS, присоединение к станку BMT · арт. 4.BMT20NZIKX70

Державка токарная продольная EWS 4.BMT20NZIKX70, BMT, сечение 20×20 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB062B4015
Код интерфейса инструментаVKT20200115
Исполнениелевое
Присоединение к станкуBMT40 DMG Mori
Присоединение инструментахвостовик 20x20
Вылет LPR70 мм
Масса3,445 кг
Высота78 мм
Общая длина82,1 мм
Ширина115 мм
Заказной номер EWS179833
Радиальная высота39 мм
Радиальная ширина65 мм
Функциональная ширина45 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.BMT20NZIKX70 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение инструментаПрисоединение к станкуВылет LPR, ммВысота, ммОбщая длина, ммВ список
4.BMT20LT2000V16IKлевоехвостовик 20x20BMT55 Okuma308663,5
4.BMT20MT12IKлевоехвостовик 20x20BMT40 Muratec697676,5
4.BMT20MW120левоехвостовик 20x20BMT60x60 Muratec———
4.BMT20NTY3IKлевоехвостовик 20x20BMT44627672
4.BMT20NZлевоехвостовик 20x20BMT40 DMG Mori9578107,1
4.BMT20NZIKлевоехвостовик 20x20BMT40 DMG Mori9578107,1
4.BMT20NZIKX70левоехвостовик 20x20BMT40 DMG Mori707882,1Текущая
4.BMT20NZX70левоехвостовик 20x20BMT40 DMG Mori707882,1
4.BMT20SL150левоехвостовик 20x20BMT32B2590—
4.BMT20TS4000V20левоехвостовик 20x20BMT40 Takisawa9578107,1
4.BMT20TS4000V20IKлевоехвостовик 20x20BMT40 Takisawa9578107,1
4.BMT20VL2IKX70Z25-S01левоехвостовик 20x20BMT55709074,6

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.BMT20NZIKX70.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
