EWS · Державки токарные продольные EWS для BMT · арт. 4.BMT20NZIK

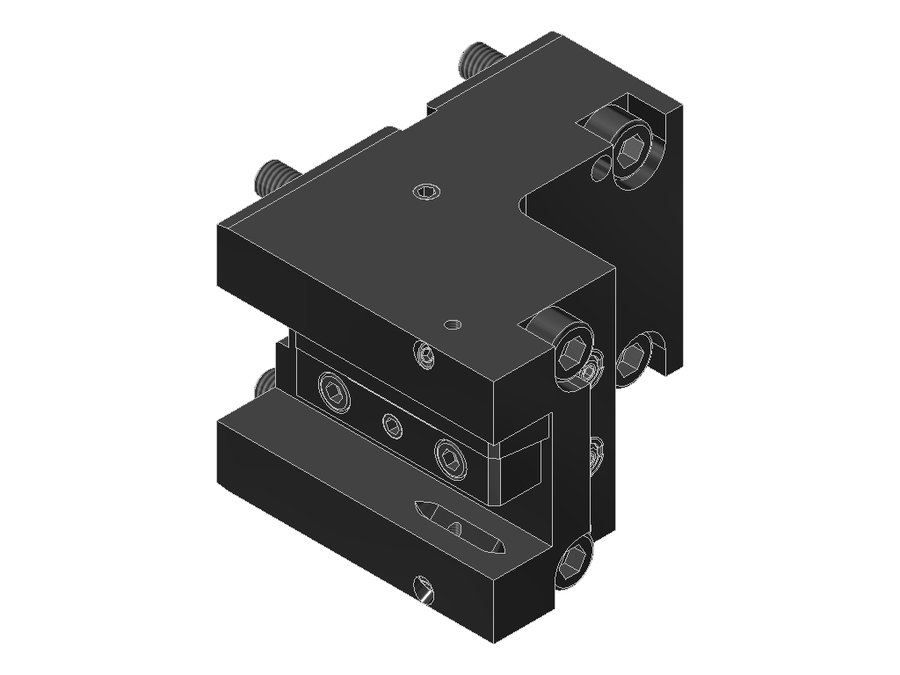

Державка токарная продольная EWS 4.BMT20NZIK, BMT, сечение 20×20 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB062B4015 |
| Код интерфейса инструмента | VKT20200115 |
| Исполнение | левое |
| Присоединение к станку | BMT40 DMG Mori |
| Присоединение инструмента | хвостовик 20x20 |
| Функциональная длина | 0 мм |
| Вылет LPR | 95 мм |
| Масса | 4,116 кг |
| Высота | 78 мм |
| Общая длина | 107,1 мм |
| Ширина | 115 мм |
| Заказной номер EWS | 189689 |
| Радиальная высота | 39 мм |
| Радиальная ширина | 65 мм |
| Функциональная ширина | 45 мм |
Другие типоразмеры серии
Державки токарные продольные EWS для BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Функциональная длина, мм | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.BMT20LT2000V16 | хвостовик 20x20 | 0 | BMT55 Okuma | 65 | 86 | 98,5 | |
| 4.BMT20LT2000V16IK | хвостовик 20x20 | 0 | BMT55 Okuma | 30 | 86 | 63,5 | |
| 4.BMT20MT12IK | хвостовик 20x20 | 0 | BMT40 Muratec | 69 | 76 | 76,5 | |
| 4.BMT20MW120 | хвостовик 20x20 | 0 | BMT60x60 Muratec | — | — | — | |
| 4.BMT20NTY3IK | хвостовик 20x20 | 0 | BMT44 | 62 | 76 | 72 | |
| 4.BMT20NZ | хвостовик 20x20 | 0 | BMT40 DMG Mori | 95 | 78 | 107,1 | |
| 4.BMT20NZIK | хвостовик 20x20 | 0 | BMT40 DMG Mori | 95 | 78 | 107,1 | Текущая |
| 4.BMT20NZIKX70 | хвостовик 20x20 | 0 | BMT40 DMG Mori | 70 | 78 | 82,1 | |
| 4.BMT20NZX70 | хвостовик 20x20 | 0 | BMT40 DMG Mori | 70 | 78 | 82,1 | |
| 4.BMT20SL150 | хвостовик 20x20 | 0 | BMT32B | 25 | 90 | — | |
| 4.BMT20TS4000V20 | хвостовик 20x20 | 0 | BMT40 Takisawa | 95 | 78 | 107,1 | |
| 4.BMT20TS4000V20IK | хвостовик 20x20 | 0 | BMT40 Takisawa | 95 | 78 | 107,1 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMT20NZIK.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
