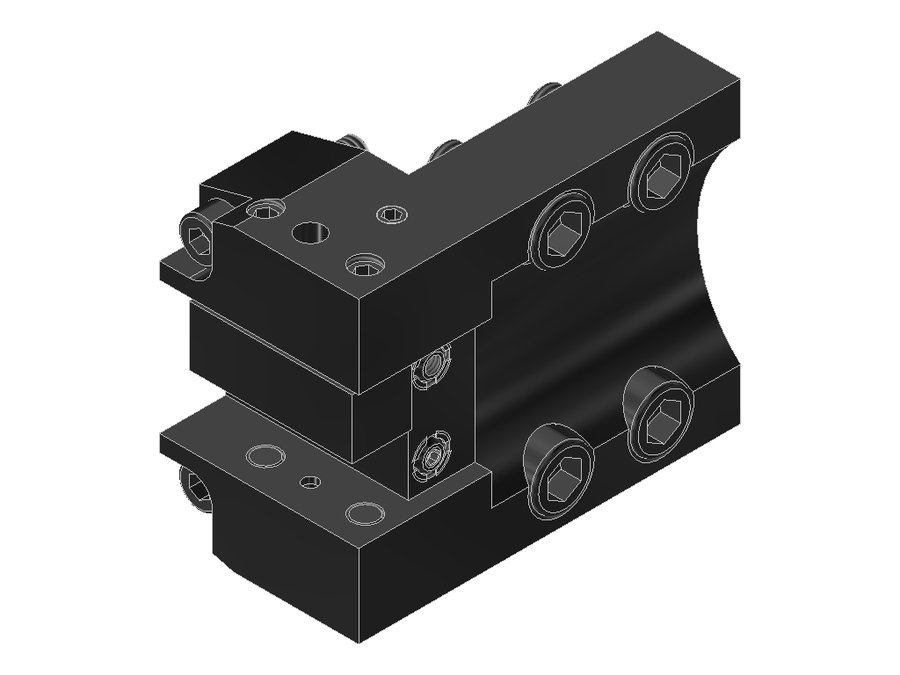

Державка токарная продольная EWS 4.BMT20SL150, BMT, сечение 20×20 мм
EWS · Державки токарные продольные EWS, присоединение к станку BMT · арт. 4.BMT20SL150

Державка токарная продольная EWS 4.BMT20SL150, BMT, сечение 20×20 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB064B3215
Код интерфейса инструментаVKT20200115
Исполнениелевое
Присоединение к станкуBMT32B
Присоединение инструментахвостовик 20x20
Вылет LPR25 мм
Масса2,235 кг
Высота90 мм
Ширина115 мм
Заказной номер EWS153028
Радиальная высота45 мм
Радиальная ширина40 мм
Функциональная ширина20 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.BMT20SL150 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение инструментаПрисоединение к станкуВылет LPR, ммВысота, ммОбщая длина, ммВ список
4.BMT20MW120левоехвостовик 20x20BMT60x60 Muratec———
4.BMT20NTY3IKлевоехвостовик 20x20BMT44627672
4.BMT20NZлевоехвостовик 20x20BMT40 DMG Mori9578107,1
4.BMT20NZIKлевоехвостовик 20x20BMT40 DMG Mori9578107,1
4.BMT20NZIKX70левоехвостовик 20x20BMT40 DMG Mori707882,1
4.BMT20NZX70левоехвостовик 20x20BMT40 DMG Mori707882,1
4.BMT20SL150левоехвостовик 20x20BMT32B2590—Текущая
4.BMT20TS4000V20левоехвостовик 20x20BMT40 Takisawa9578107,1
4.BMT20TS4000V20IKлевоехвостовик 20x20BMT40 Takisawa9578107,1
4.BMT20VL2IKX70Z25-S01левоехвостовик 20x20BMT55709074,6
4.BMT20VL2X70Z25левоехвостовик 20x20BMT55709074,6
4.BMT25.4BMT55IKZ56X60левоехвостовик 1"x1"BMT55609075

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.BMT20SL150.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-SL15Приспособление монтажное EWS MW-BMT-SL15
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
