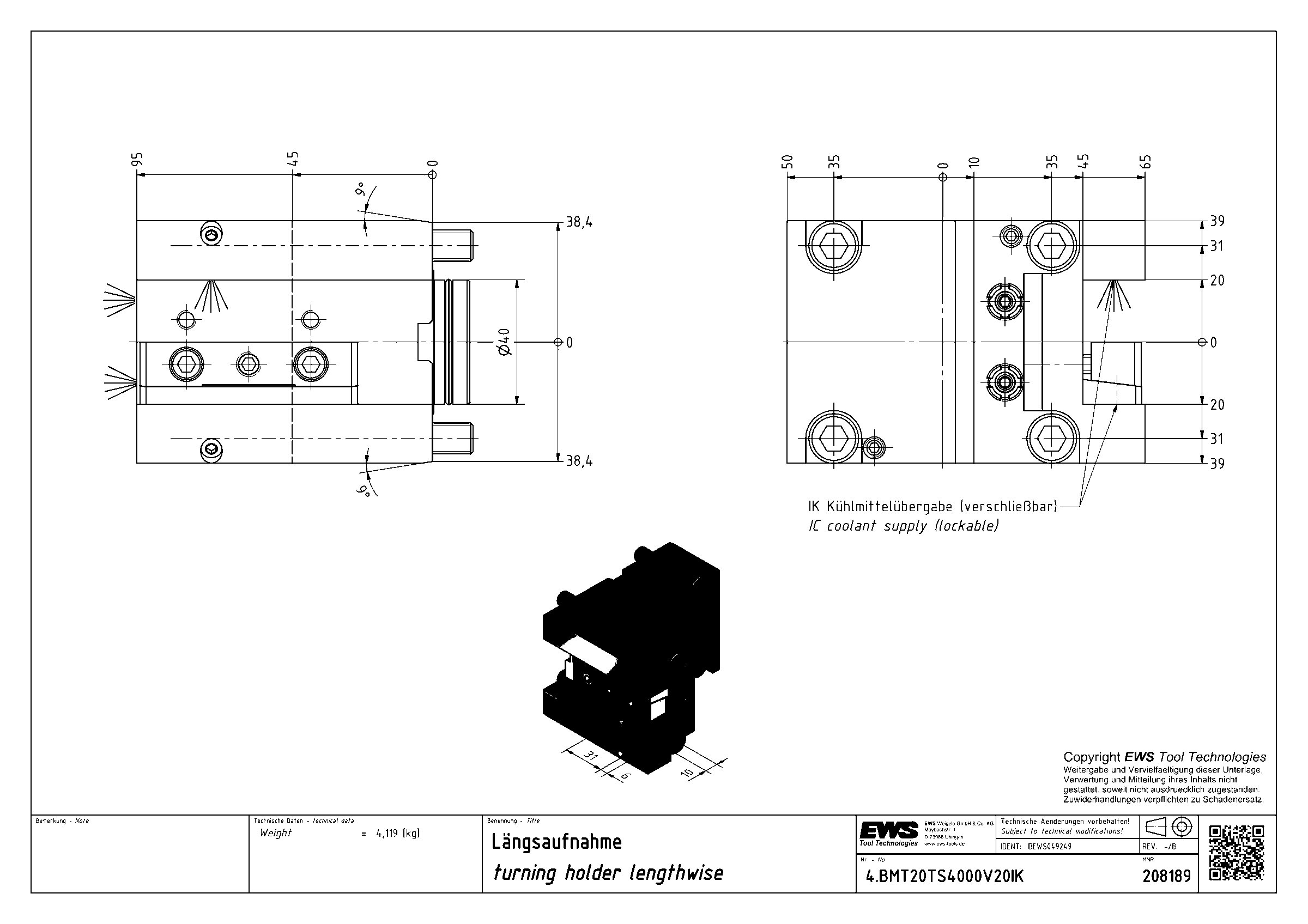

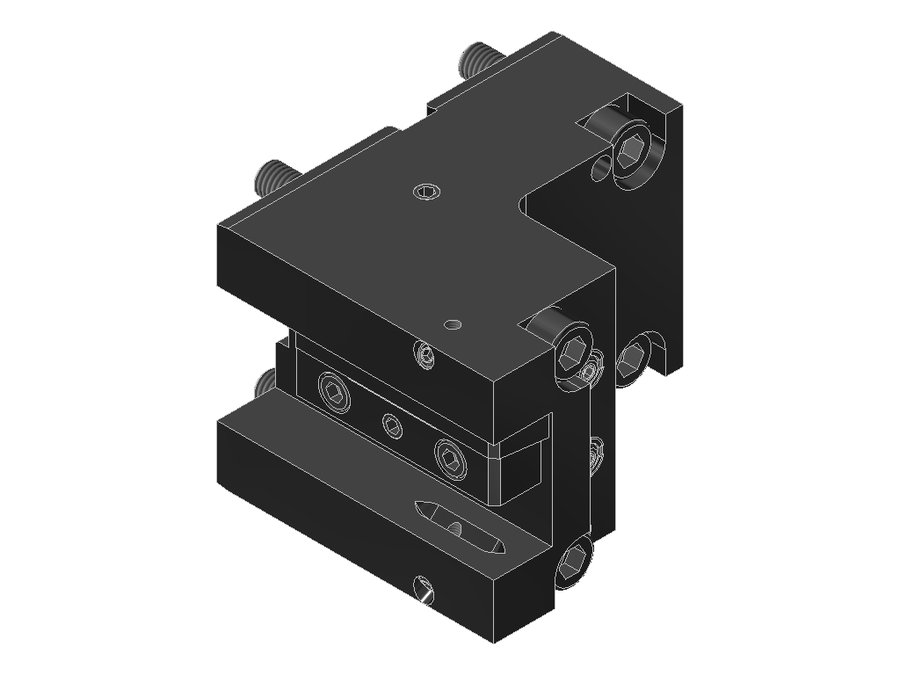

Державка токарная продольная EWS 4.BMT20TS4000V20IK, BMT, сечение 20×20 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB062C4015 |
| Код интерфейса инструмента | VKT20200115 |
| Исполнение | левое |
| Присоединение к станку | BMT40 Takisawa |
| Присоединение инструмента | хвостовик 20x20 |
| Вылет LPR | 95 мм |
| Масса | 4,119 кг |
| Высота | 78 мм |
| Общая длина | 107,1 мм |
| Ширина | 115 мм |
| Заказной номер EWS | 208189 |
| Радиальная высота | 39 мм |
| Радиальная ширина | 65 мм |
| Функциональная ширина | 45 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 4.BMT20TS4000V20IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка продольная левая, перевёрнутая, форма C2
Токарная державка левого исполнения для левых токарных инструментов.
Инструмент оснащён регулируемым соплом СОЖ.
Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.
Технические особенности
- Державку можно использовать только с одной стороны
- Можно зажать один токарный инструмент
- Прижимную планку можно переоборудовать
- Положение режущей кромки можно менять между перевёрнутым и стандартным
Другие типоразмеры серии
Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Исполнение | Присоединение инструмента | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.BMT20NZ | левое | хвостовик 20x20 | BMT40 DMG Mori | 95 | 78 | 107,1 | |
| 4.BMT20NZIK | левое | хвостовик 20x20 | BMT40 DMG Mori | 95 | 78 | 107,1 | |
| 4.BMT20NZIKX70 | левое | хвостовик 20x20 | BMT40 DMG Mori | 70 | 78 | 82,1 | |
| 4.BMT20NZX70 | левое | хвостовик 20x20 | BMT40 DMG Mori | 70 | 78 | 82,1 | |
| 4.BMT20SL150 | левое | хвостовик 20x20 | BMT32B | 25 | 90 | — | |
| 4.BMT20TS4000V20 | левое | хвостовик 20x20 | BMT40 Takisawa | 95 | 78 | 107,1 | |
| 4.BMT20TS4000V20IK | левое | хвостовик 20x20 | BMT40 Takisawa | 95 | 78 | 107,1 | Текущая |
| 4.BMT20VL2IKX70Z25-S01 | левое | хвостовик 20x20 | BMT55 | 70 | 90 | 74,6 | |
| 4.BMT20VL2X70Z25 | левое | хвостовик 20x20 | BMT55 | 70 | 90 | 74,6 | |
| 4.BMT25.4BMT55IKZ56X60 | левое | хвостовик 1"x1" | BMT55 | 60 | 90 | 75 | |
| 4.BMT25.4BMT55Z56X60 | левое | хвостовик 1"x1" | BMT55 | 60 | 90 | 75 | |
| 4.BMT25.4BMT55Z69.5X30 | левое | хвостовик 1"x1" | BMT55 | 30 | 90 | 82 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMT20TS4000V20IK.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
