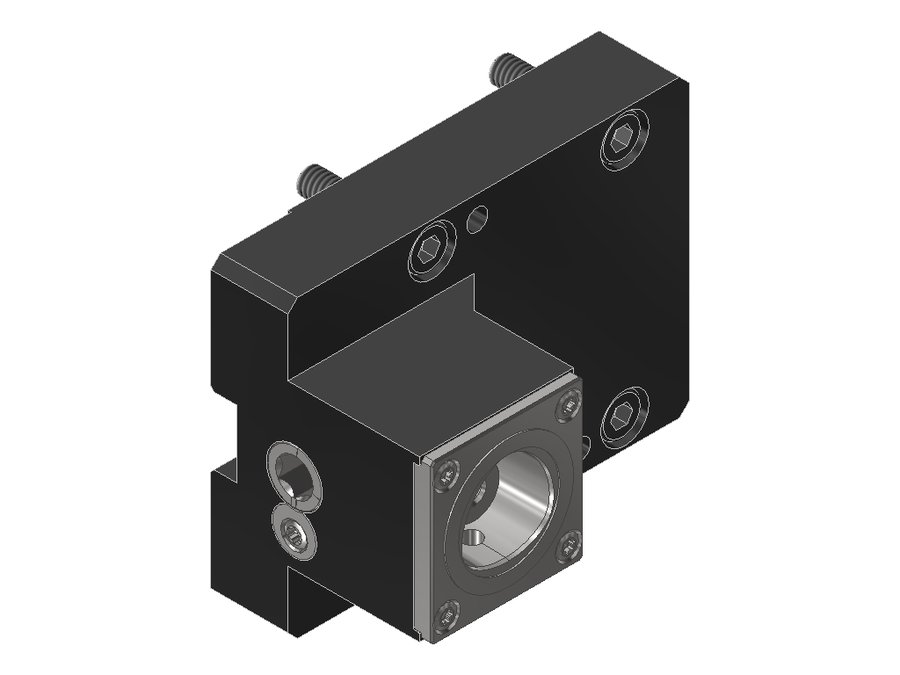

Державка токарная продольная EWS 4.BMTC4ABX64, BMT, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Державки токарные продольные EWS для BMT · арт. 4.BMTC4ABX64

Державка токарная продольная EWS 4.BMTC4ABX64, BMT, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB075A5415
Код интерфейса инструментаCCS04000195
Исполнениелевое
Присоединение к станкуBMT54 Miyano
Присоединение инструментаPSC 40
Функциональная длина70 мм
Вылет LPR70 мм
Масса2,868 кг
Высота92 мм
Общая длина76,5 мм
Ширина125 мм
Заказной номер EWS229240
Радиальная высота46 мм
Радиальная ширина50 мм
Функциональная ширина51 мм

Другие типоразмеры серии

Державки токарные продольные EWS для BMT — 188 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаФункциональная длина, ммПрисоединение к станкуВылет LPR, ммВысота, ммОбщая длина, ммВ список
4.BMT32P700хвостовик 32x320BMT8550130110
4.BMT32P700IKхвостовик 32x320BMT8550130110
4.BMT32SL603X5хвостовик 32x320BMT50 DMG Mori———
4.BMT32VL8X135хвостовик 32x320BMT75135112139,9
4.BMTC3BMT45ÜKZ45X60PSC 3260BMT45607564,6
4.BMTC3BMT45Z45X60PSC 3260BMT45607564,6
4.BMTC4ABX64PSC 4070BMT54 Miyano709276,5Текущая
4.BMTC4BIGX65PSC 4065BMT55 Biglia658470
4.BMTC4BMT55ÜKZ38X70PSC 4070BMT55708574,6
4.BMTC4BMT55ÜKZ76X40PSC 4040BMT55408570
4.BMTC4BMT55Z38X70PSC 4070BMT55708574,6
4.BMTC4BMT55Z76X40PSC 4040BMT55408570
Показать ещё · всего в серии 188

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.BMTC4ABX64.

Принадлежности и оснастка для настройки инструмента1

  • ABV-PSC40Приспособление съёмное EWS ABV-PSC40, PSC 40
