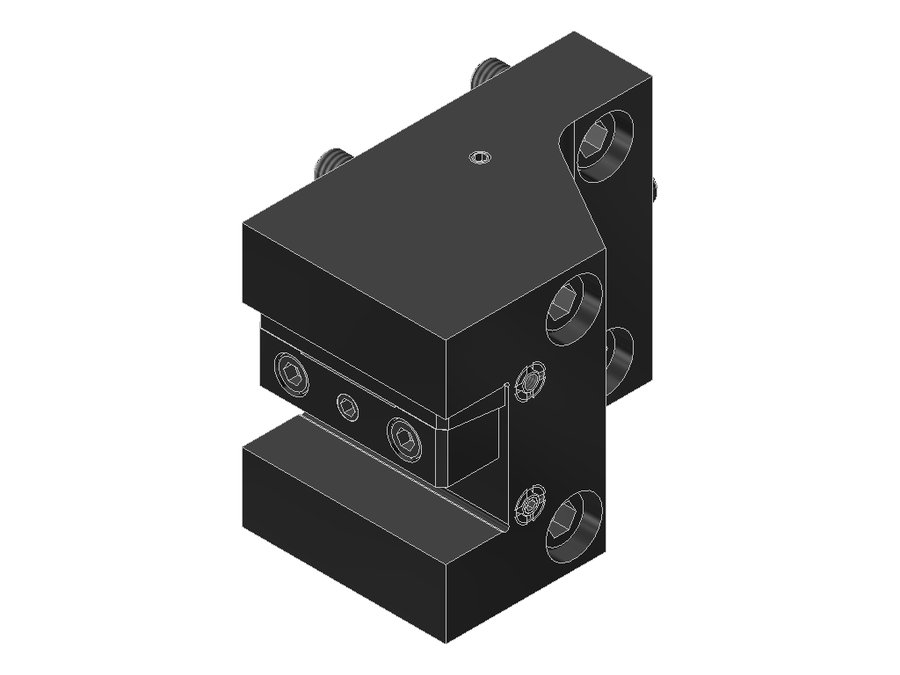

Державка токарная продольная EWS 4.WT25020#01, BMT Nakamura WT 250, сечение 20×20 мм
EWS · Державки токарные продольные EWS, присоединение к станку BMT · арт. 4.WT25020#01

Державка токарная продольная EWS 4.WT25020#01, BMT Nakamura WT 250, сечение 20×20 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB060C5515
Код интерфейса инструментаVKT20200115
Исполнениелевое
Присоединение к станкуBMT55C
Присоединение инструментахвостовик 20x20
Вылет LPR65 мм
Высота84 мм
Общая длина75 мм
Ширина106 мм
Заказной номер EWS222378
Радиальная высота42 мм
Радиальная ширина66 мм
Функциональная ширина46 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.WT25020#01 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение инструментаПрисоединение к станкуВылет LPR, ммВысота, ммОбщая длина, ммВ список
4.BMTC6BMT85левоеPSC 63BMT8535130102
4.BMTC6BMT85ÜKлевоеPSC 63BMT8535130102
4.BMTC6BMT85ÜKX65левоеPSC 63BMT8565124102
4.BMTC6BMT85X65левоеPSC 63BMT8565124102
4.BMTC6NX4000левоеPSC 63BMT75 DMG Mori42136119
4.BMTC6NX4000ÜKлевоеPSC 63BMT75 DMG Mori25136119
4.BMTC6V550#01левоеPSC 63BMT7545112102
4.BMTC6V550ÜK#01левоеPSC 63BMT7545112102
4.WT25020#01левоехвостовик 20x20BMT55C658475Текущая
4.WT25020IKлевоехвостовик 20x20BMT55C658475
4.WT25025#01левоехвостовик 25x25BMT55C659070,4
4.WT25025IKлевоехвостовик 25x25BMT55C659070,5

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.WT25020#01.

Ключи и отвёртки1

  • AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
