EWS · Державки токарные продольные EWS для BMT · арт. 4.BMTC6V550ÜK#01

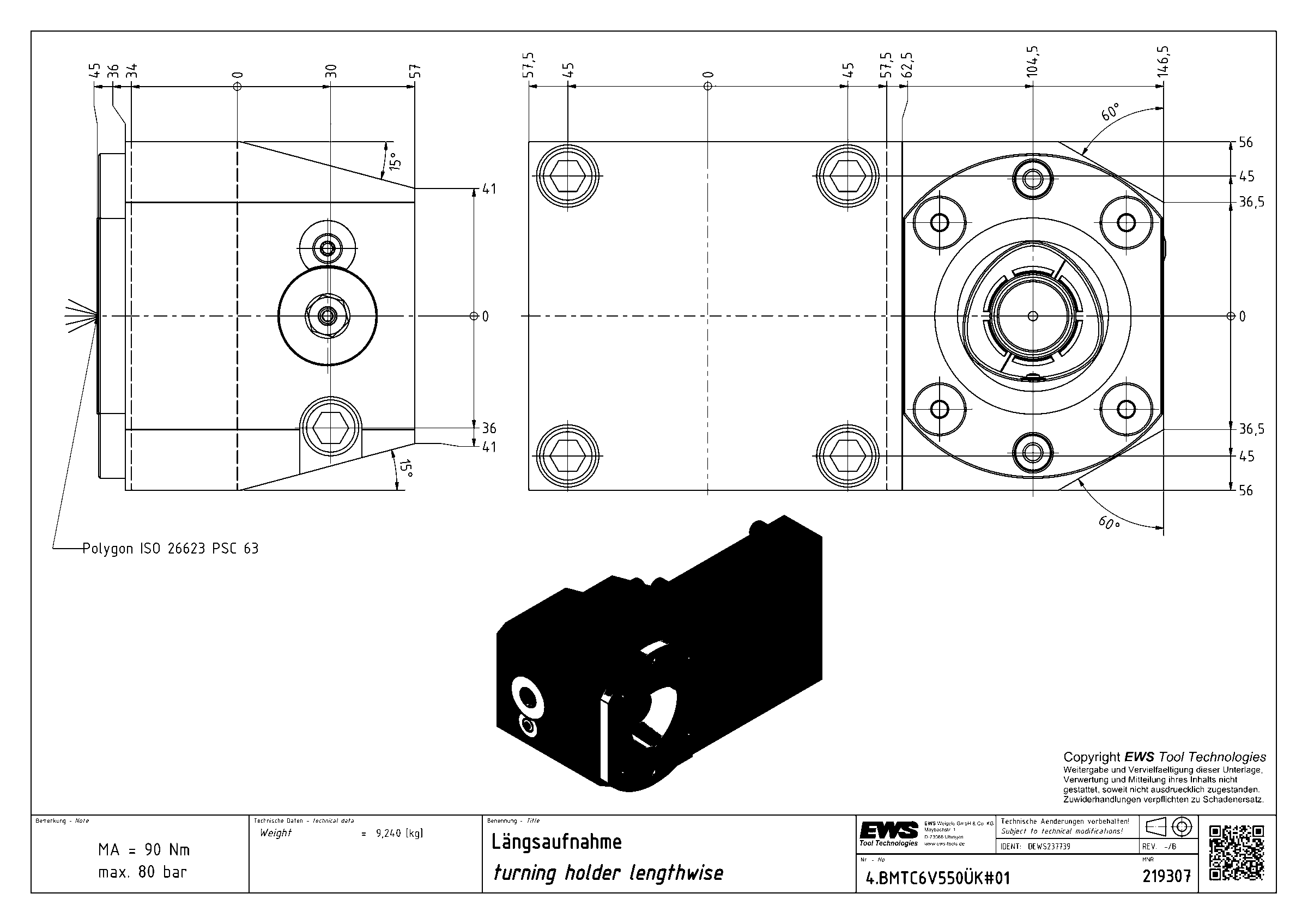

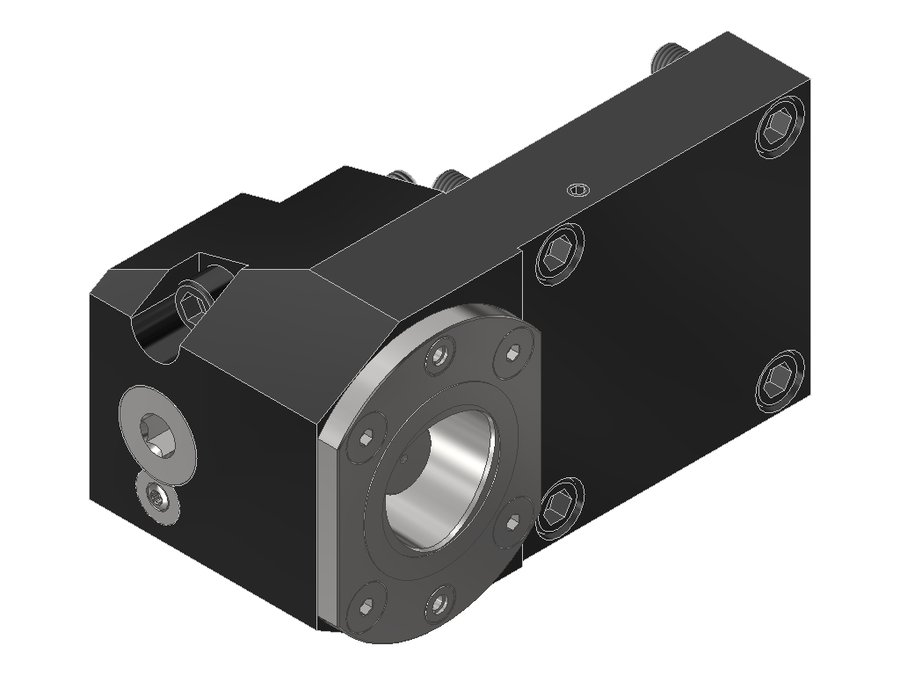

Державка токарная продольная EWS 4.BMTC6V550ÜK#01, BMT, полигональный хвостовик ISO 26623 (PSC 63)
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB090A7515 |
| Код интерфейса инструмента | CCS06300195 |
| Исполнение | левое |
| Присоединение к станку | BMT75 |
| Присоединение инструмента | PSC 63 |
| Функциональная длина | 45 мм |
| Вылет LPR | 45 мм |
| Масса | 9,24 кг |
| Высота | 112 мм |
| Общая длина | 102 мм |
| Ширина | 204 мм |
| Заказной номер EWS | 219307 |
| Радиальная высота | 56 мм |
| Радиальная ширина | 146,5 мм |
| Функциональная ширина | 104,5 мм |
Другие типоразмеры серии
Державки токарные продольные EWS для BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Функциональная длина, мм | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.BMTC6BMT85 | PSC 63 | 35 | BMT85 | 35 | 130 | 102 | |
| 4.BMTC6BMT85ÜK | PSC 63 | 35 | BMT85 | 35 | 130 | 102 | |
| 4.BMTC6BMT85ÜKX65 | PSC 63 | 65 | BMT85 | 65 | 124 | 102 | |
| 4.BMTC6BMT85X65 | PSC 63 | 65 | BMT85 | 65 | 124 | 102 | |
| 4.BMTC6NX4000 | PSC 63 | 25 | BMT75 DMG Mori | 42 | 136 | 119 | |
| 4.BMTC6NX4000ÜK | PSC 63 | 25 | BMT75 DMG Mori | 25 | 136 | 119 | |
| 4.BMTC6V550#01 | PSC 63 | 45 | BMT75 | 45 | 112 | 102 | |
| 4.BMTC6V550ÜK#01 | PSC 63 | 45 | BMT75 | 45 | 112 | 102 | Текущая |
| 4.WT25020#01 | хвостовик 20x20 | 0 | BMT55C | 65 | 84 | 75 | |
| 4.WT25020IK | хвостовик 20x20 | 0 | BMT55C | 65 | 84 | 75 | |
| 4.WT25025#01 | хвостовик 25x25 | 0 | BMT55C | 65 | 90 | 70,4 | |
| 4.WT25025IK | хвостовик 25x25 | 0 | BMT55C | 65 | 90 | 70,5 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMTC6V550ÜK#01.
Принадлежности и оснастка для настройки инструмента3
- ABV-PSC63Приспособление съёмное EWS ABV-PSC63, PSC 63
- MW-BMT-V550Приспособление монтажное EWS MW-BMT-V550, MW-BMT-V550
- UMB100Приспособление монтажное EWS UMB100, UMB100
