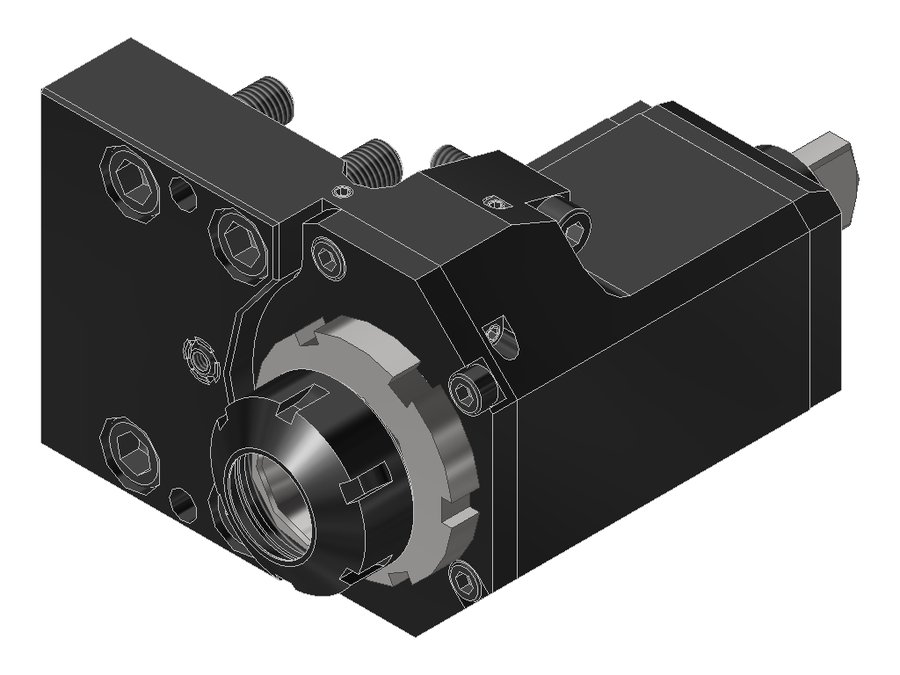

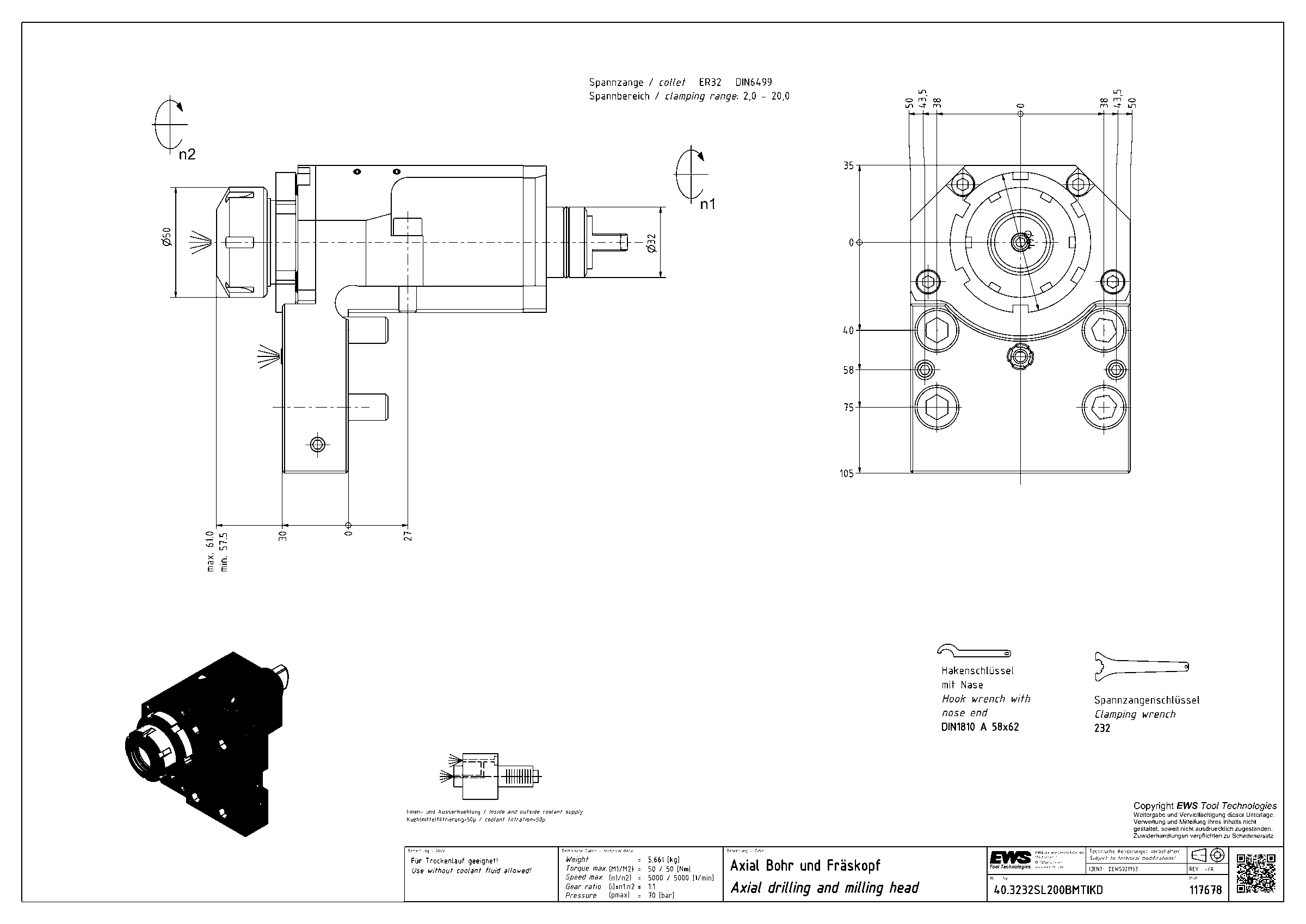

Головка приводная осевая сверлильно-фрезерная EWS 40.3232SL200BMTIKD, муфтовый хвостовик Ø32, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 40.3232SL200BMTIKD

Головка приводная осевая сверлильно-фрезерная EWS 40.3232SL200BMTIKD, муфтовый хвостовик Ø32, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB076E3215
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика32 мм
Исполнениенейтральное
Присоединение к станкуBMT32E
Присоединение инструментацанга ER32
Функциональная длина60 мм
Вылет LPR60 мм
Масса5,661 кг
Высота100 мм
Общая длина187 мм
Заказной номер EWS117678
Передаточное отношение1:1
Макс. частота вращения5000 об/мин
Макс. крутящий момент50 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.3232SL200BMTIKD в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммОбщая длина, ммВылет LPR, ммВ список
40.85V51809IKC85BMT85EWS Varia V56120161
40.110C61809IK110BMT110 HwacheonPSC 6389,5265,589
40.110V5KR1809IK110BMT110 HwacheonEWS Varia V544220,544
40.3225SL150BMT32BMT32Bцанга ER25———
40.3225SL150BMTIKD32BMT32Bцанга ER25———
40.3232SL200BMT32BMT32Eцанга ER326018760
40.3232SL200BMTIKD32BMT32Eцанга ER326018760Текущая
40.3820BNA1809IKCIM38BMT38 Miyanoцанга ER20498649
40.3820BNA1809IM#0138BMT38 Miyanoцанга ER20498649
40.4020BIG1809IKCIM40BMT40 Bigliaцанга ER2048105,948
40.4025NZIKCIM40BMT40 DMG Moriцанга ER255112051
40.4025NZIKCIMHSD1240BMT40 DMG Moriцанга ER255112051

Совместимость

Связанные позиции по данным производителя — 24 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.3232SL200BMTIKD.

Цанги18

Ключи и отвёртки3

  • 232 (EWS 106733)Ключ для зажимной гайки EWS 232
  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
  • DIN1810 A - 68X75Ключ крючковый с носиком EWS DIN1810 A - 68X75, для гаек с наружной резьбой

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-SL25Приспособление монтажное EWS MW-BMT-SL25
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1
