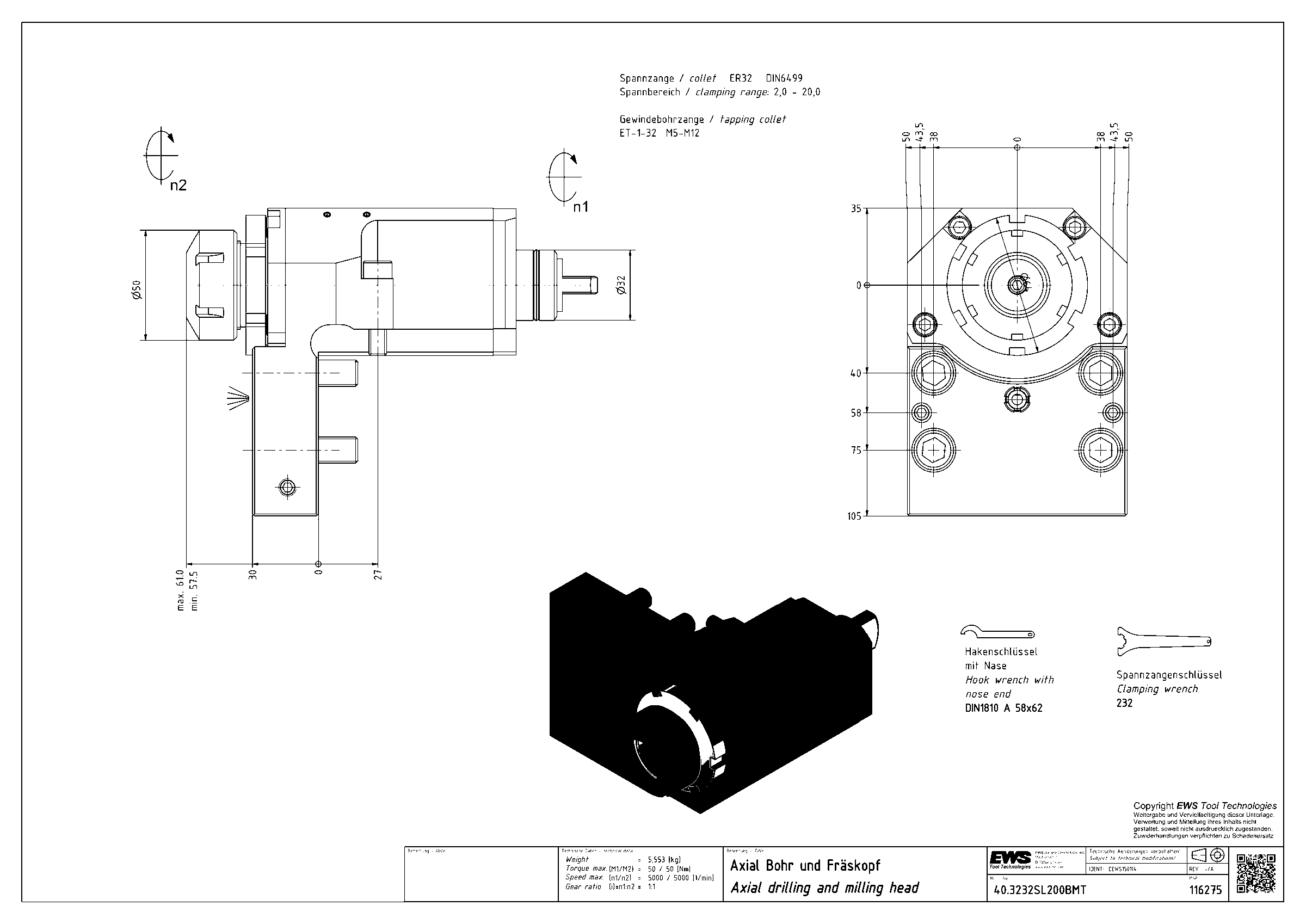

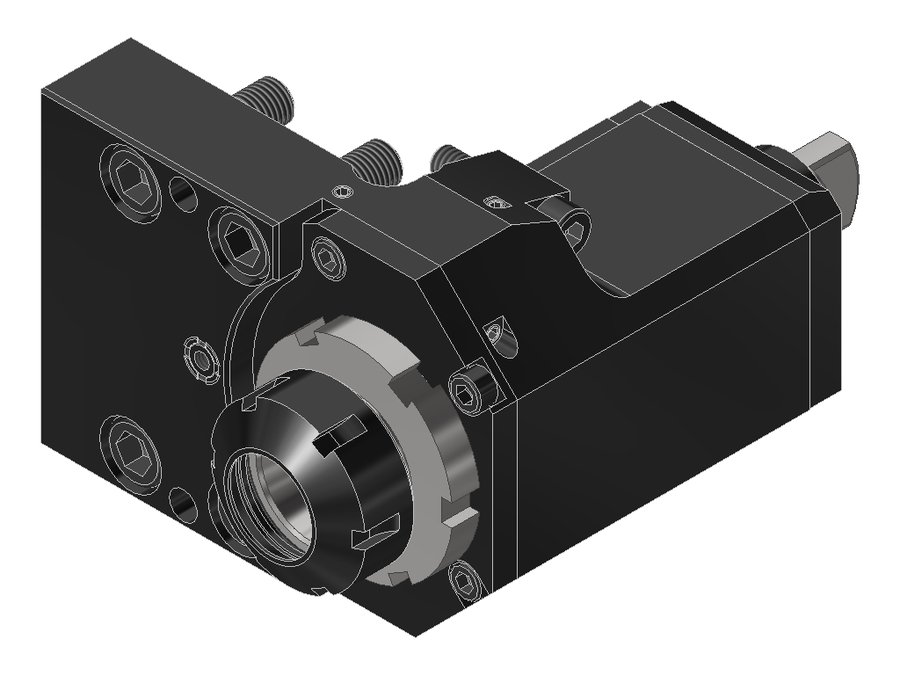

Головка приводная осевая сверлильно-фрезерная EWS 40.3232SL200BMT, муфтовый хвостовик Ø32, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB076E3215 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 32 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BMT32E |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 60 мм |
| Вылет LPR | 60 мм |
| Масса | 5,553 кг |
| Высота | 100 мм |
| Общая длина | 187 мм |
| Заказной номер EWS | 116275 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 5000 об/мин |
| Макс. крутящий момент | 50 Н·м |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 40.3232SL200BMT в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная осевая сверлильно-фрезерная
Патрон цанговый ER32 DIN 6499
- Диапазон зажима Ø3–20 мм
- Для цанги 320 470E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 120 Н·м
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Общая длина, мм | Вылет LPR, мм | В список |
|---|---|---|---|---|---|---|---|
| 40.85V51809#01 | 85 | BMT85 | EWS Varia V5 | 61 | 201 | 61 | |
| 40.85V51809IKC | 85 | BMT85 | EWS Varia V5 | 61 | 201 | 61 | |
| 40.110C61809IK | 110 | BMT110 Hwacheon | PSC 63 | 89,5 | 265,5 | 89 | |
| 40.110V5KR1809IK | 110 | BMT110 Hwacheon | EWS Varia V5 | 44 | 220,5 | 44 | |
| 40.3225SL150BMT | 32 | BMT32B | цанга ER25 | — | — | — | |
| 40.3225SL150BMTIKD | 32 | BMT32B | цанга ER25 | — | — | — | |
| 40.3232SL200BMT | 32 | BMT32E | цанга ER32 | 60 | 187 | 60 | Текущая |
| 40.3232SL200BMTIKD | 32 | BMT32E | цанга ER32 | 60 | 187 | 60 | |
| 40.3820BNA1809IKCIM | 38 | BMT38 Miyano | цанга ER20 | 49 | 86 | 49 | |
| 40.3820BNA1809IM#01 | 38 | BMT38 Miyano | цанга ER20 | 49 | 86 | 49 | |
| 40.4020BIG1809IKCIM | 40 | BMT40 Biglia | цанга ER20 | 48 | 105,9 | 48 | |
| 40.4025NZIKCIM | 40 | BMT40 DMG Mori | цанга ER25 | 51 | 120 | 51 |
Совместимость
Связанные позиции по данным производителя — 24 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 40.3232SL200BMT.
Цанги18
- 320 470E-Ø 3Цанга ER32 EWS 320 470E-Ø 3, Ø3 мм
- 320 470E-Ø 4Цанга ER32 EWS 320 470E-Ø 4, Ø4 мм
- 320 470E-Ø 5Цанга ER32 EWS 320 470E-Ø 5, Ø5 мм
- 320 470E-Ø 6Цанга ER32 EWS 320 470E-Ø 6, Ø6 мм
- 320 470E-Ø 7Цанга ER32 EWS 320 470E-Ø 7, Ø7 мм
- 320 470E-Ø 8Цанга ER32 EWS 320 470E-Ø 8, Ø8 мм
- 320 470E-Ø 9Цанга ER32 EWS 320 470E-Ø 9, Ø9 мм
- 320 470E-Ø10Цанга ER32 EWS 320 470E-Ø10, Ø10 мм
- 320 470E-Ø11Цанга ER32 EWS 320 470E-Ø11, Ø11 мм
- 320 470E-Ø12Цанга ER32 EWS 320 470E-Ø12, Ø12 мм
- 320 470E-Ø13Цанга ER32 EWS 320 470E-Ø13, Ø13 мм
- 320 470E-Ø14Цанга ER32 EWS 320 470E-Ø14, Ø14 мм
- 320 470E-Ø15Цанга ER32 EWS 320 470E-Ø15, Ø15 мм
- 320 470E-Ø16Цанга ER32 EWS 320 470E-Ø16, Ø16 мм
- 320 470E-Ø17Цанга ER32 EWS 320 470E-Ø17, Ø17 мм
- 320 470E-Ø18Цанга ER32 EWS 320 470E-Ø18, Ø18 мм
- 320 470E-Ø19Цанга ER32 EWS 320 470E-Ø19, Ø19 мм
- 320 470E-Ø20Цанга ER32 EWS 320 470E-Ø20, Ø20 мм
Ключи и отвёртки3
- 232 (EWS 106733)Ключ для зажимной гайки EWS 232
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
- DIN1810 A - 68X75Ключ крючковый с носиком EWS DIN1810 A - 68X75, для гаек с наружной резьбой
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-SL25Приспособление монтажное EWS MW-BMT-SL25
- UMB100Приспособление монтажное EWS UMB100
Гайки цанговые1
- 132 (EWS 104741)Гайка EWS 132, код 1320, тип UM/RD
Документы по позиции
Для этой позиции документы пока не привязаны.
