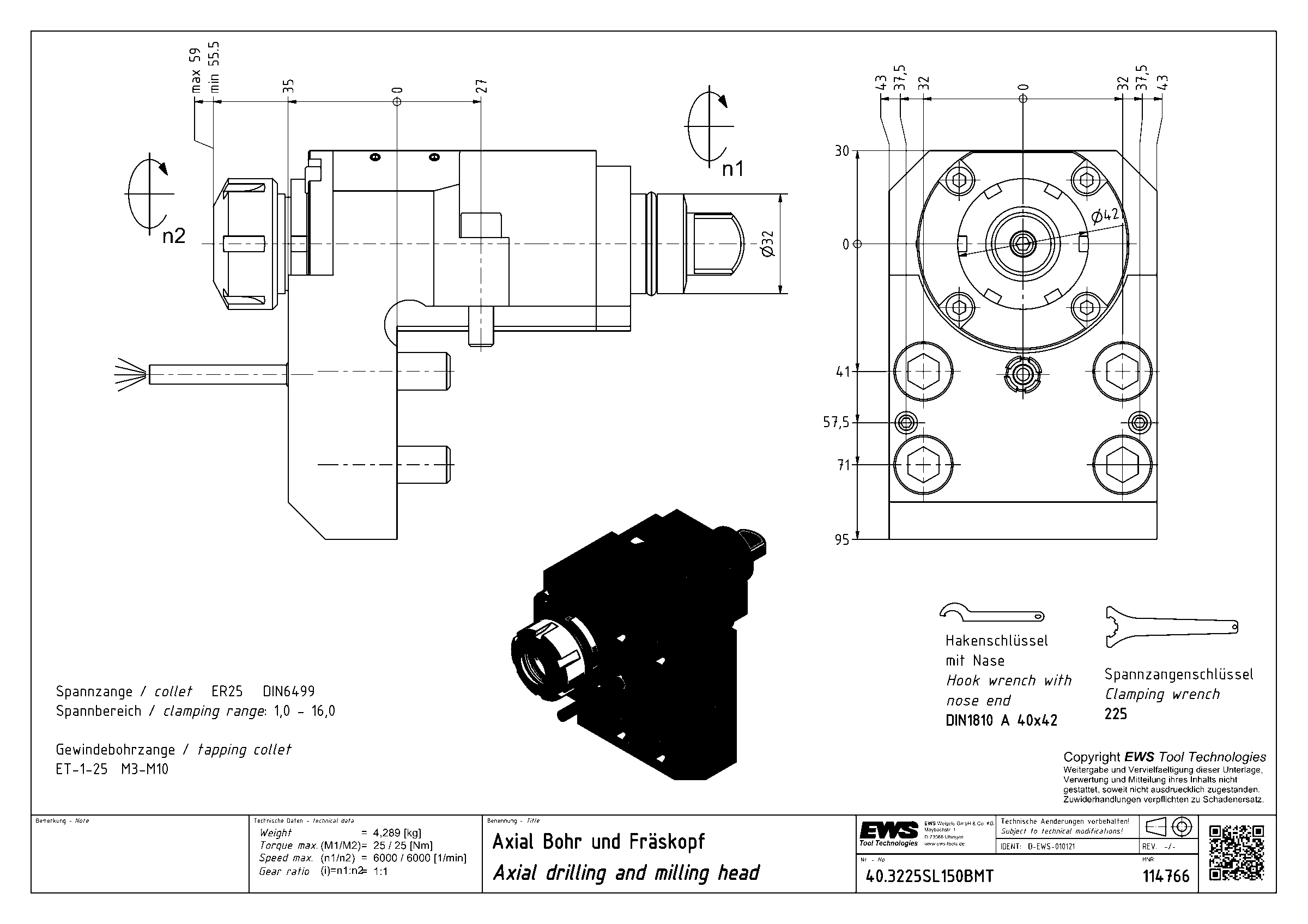

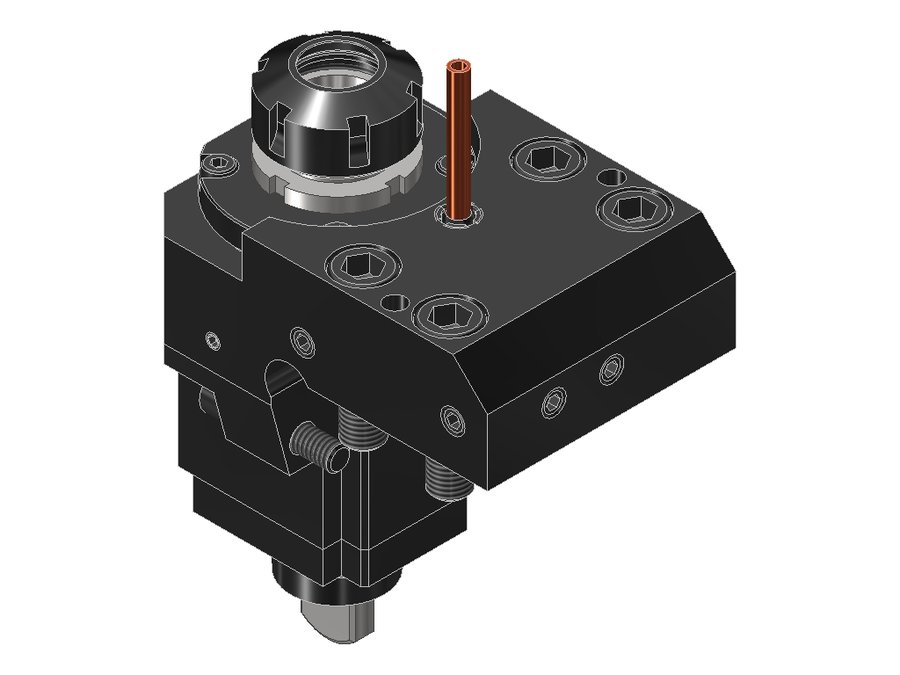

Головка приводная осевая сверлильно-фрезерная EWS 40.3225SL150BMT, муфтовый хвостовик Ø32, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 40.3225SL150BMT

Головка приводная осевая сверлильно-фрезерная EWS 40.3225SL150BMT, муфтовый хвостовик Ø32, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB064B3215
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика32 мм
Исполнениенейтральное
Присоединение к станкуBMT32B
Присоединение инструментацанга ER25
Масса4,289 кг
Заказной номер EWS114766
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент25 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.3225SL150BMT в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Патрон цанговый ER25 DIN 6499

  • Диапазон зажима Ø2–16 мм
  • Для цанги 250 430E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 90 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
