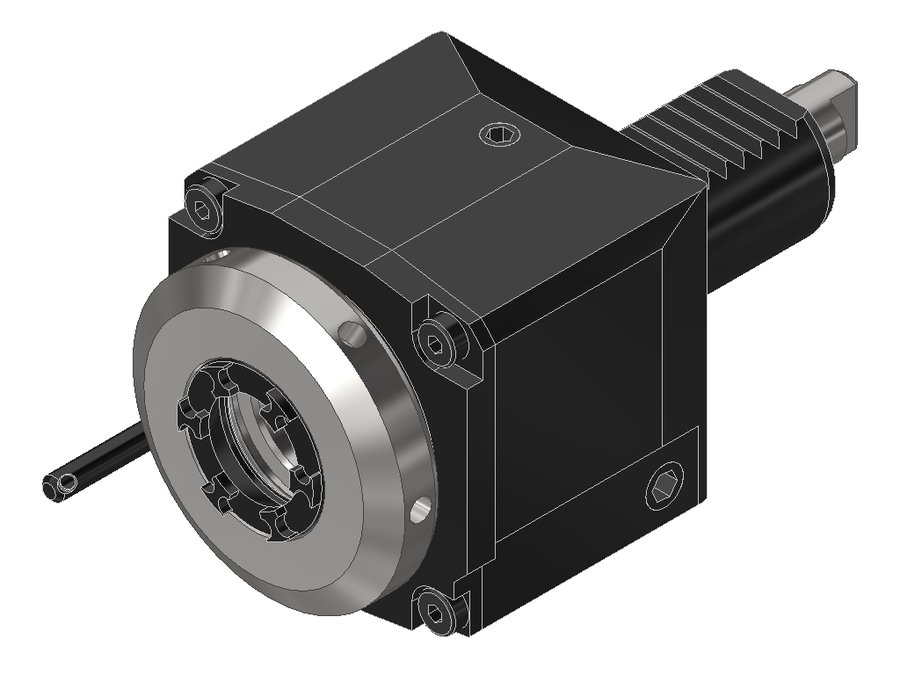

Головка приводная осевая сверлильно-фрезерная EWS 40.30251809IM#01, хвостовик Ø30, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные осевые сверлильно-фрезерные EWS для VDI · арт. 40.30251809IM#01

Головка приводная осевая сверлильно-фрезерная EWS 40.30251809IM#01, хвостовик Ø30, под цанги ER25 (Ø2–16 мм), код 250 430E

Код интерфейса станкаZYV03000115
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика30 мм
Исполнениенейтральное
Присоединение к станкуVDI30
Присоединение инструментацанга ER25
Функциональная длина73 мм
Вылет LPR73 мм
Масса2,186 кг
Высота68 мм
Общая длина135 мм
Заказной номер EWS222776
Передаточное отношение1:1
Макс. частота вращения8000 об/мин
Макс. крутящий момент32 Н·м

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS для VDI — 315 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
40.25255480IKC25VDI25цанга ER2591,591,5148,5
40.25255480IKCIM25VDI25цанга ER257373130
40.25255480IM#0125VDI25цанга ER257373130
40.30251809#0130VDI30цанга ER2591,591,5153,5
40.30251809IKC30VDI30цанга ER2591,591,5153,5
40.30251809IKCIM30VDI30цанга ER257373135
40.30251809IM#0130VDI30цанга ER257373135Текущая
40.30255482#0130VDI30цанга ER2591,591,5146,5
40.30255482IKC30VDI30цанга ER2591,591,5146,5
40.30255482IKCIM30VDI30цанга ER257373128
40.30255482IM#0130VDI30цанга ER257373128
40.40321809#0140VDI40цанга ER32101101173
Показать ещё · всего в серии 315

Совместимость

Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.30251809IM#01.

Ключи и отвёртки3

  • 225AXКлюч для зажимной гайки EWS 225AX
  • DIN1810 B - 58X62Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 58X62
  • ER25IMНабор ключей EWS ER25IM, для ER25, вкладная гайка

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30Приспособление монтажное EWS MW-VDI30, MW-VDI30
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Гайки цанговые1

  • 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
