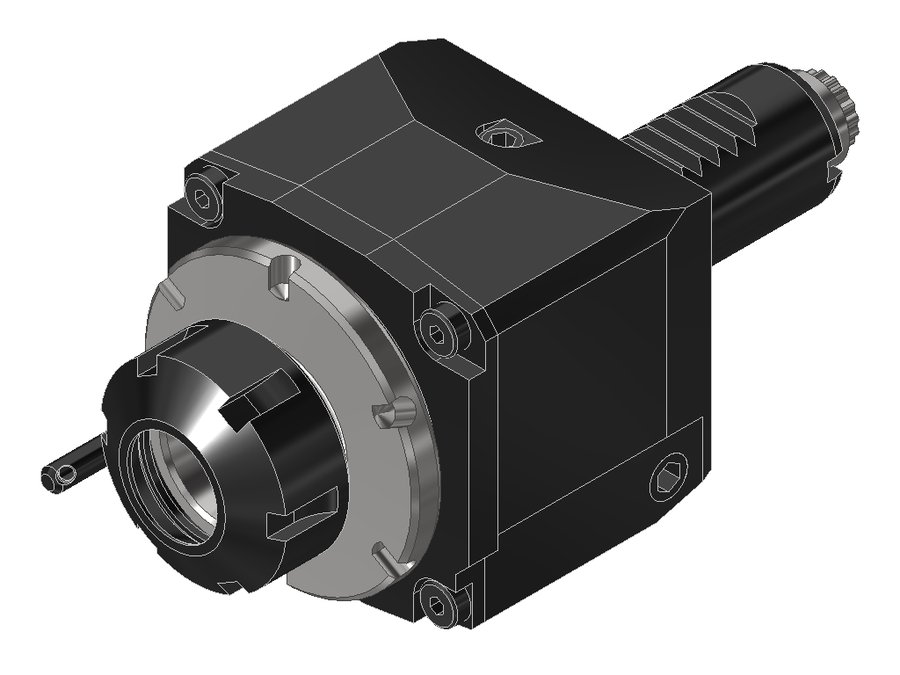

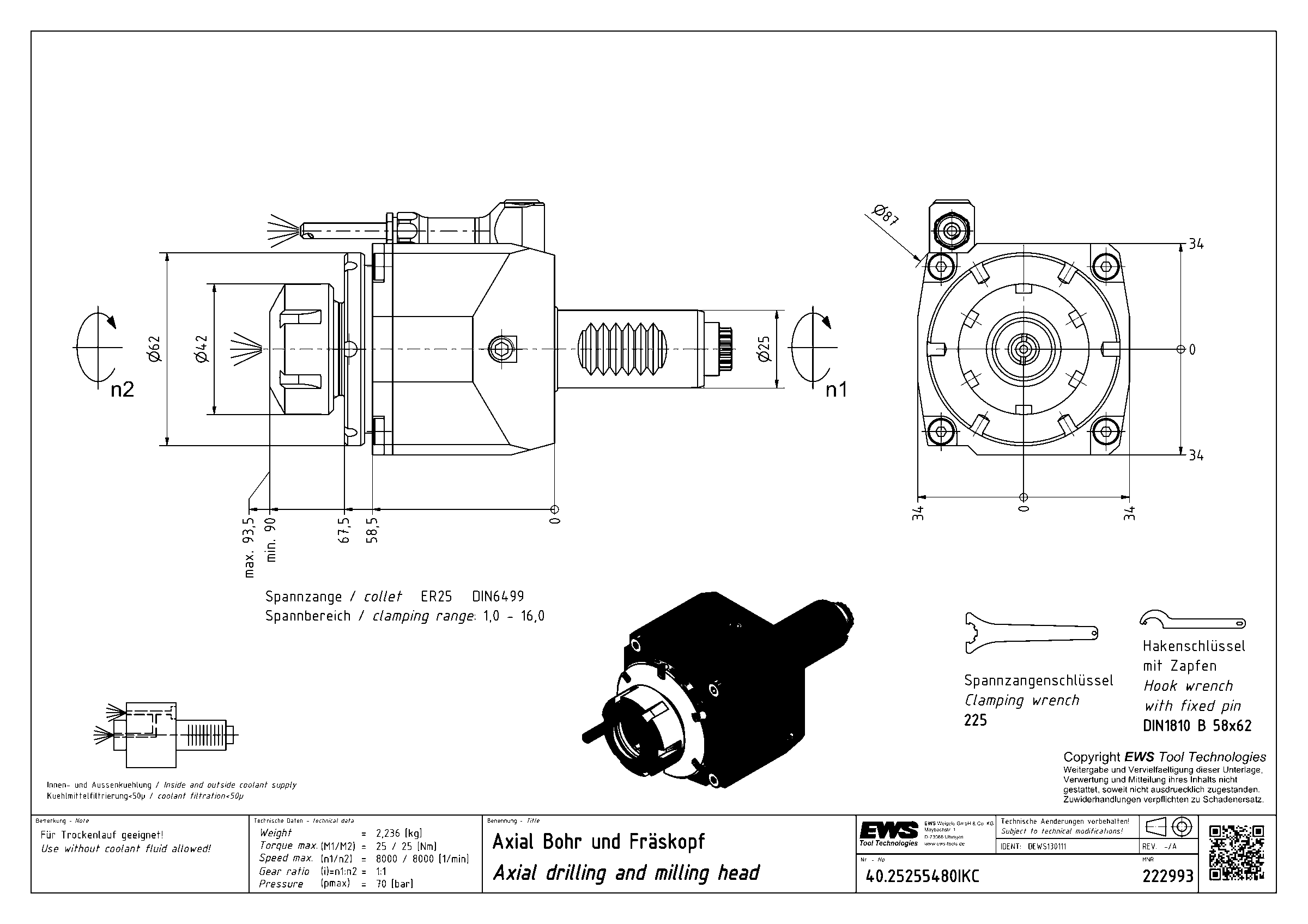

Головка приводная осевая сверлильно-фрезерная EWS 40.25255480IKC, хвостовик Ø25, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 40.25255480IKC

Головка приводная осевая сверлильно-фрезерная EWS 40.25255480IKC, хвостовик Ø25, под цанги ER25 (Ø2–16 мм), код 250 430E

Код интерфейса станкаZYV02500115
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
ПриводDIN 5480
Диаметр хвостовика25 мм
Исполнениенейтральное
Присоединение к станкуVDI25
Присоединение инструментацанга ER25
Функциональная длина91,5 мм
Вылет LPR91,5 мм
Масса2,236 кг
Высота68 мм
Общая длина148,5 мм
Заказной номер EWS222993
Передаточное отношение1:1
Макс. частота вращения8000 об/мин
Макс. крутящий момент25 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.25255480IKC в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Патрон цанговый ER25 DIN 6499

  • Диапазон зажима Ø2–16 мм
  • Для цанги 250 430E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 90 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI — 315 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
40.6040KRTOEMIK60VDI60цанга ER40141141241
40.6050KR180960VDI60цанга ER50127,5127,5237,5
40.6050KR1809IK60VDI60цанга ER50127,5127,5237,5
40.6050KR5482IK60VDI60цанга ER50131,7131,7239,7
40.6050KRLB4560VDI60цанга ER50263,4263,4392,4
40.16165480Z16VDI16цанга ER1662,562,5107
40.25255480IKC25VDI25цанга ER2591,591,5148,5Текущая
40.25255480IKCIM25VDI25цанга ER257373130
40.25255480IM#0125VDI25цанга ER257373130
40.30251809#0130VDI30цанга ER2591,591,5153,5
40.30251809IKC30VDI30цанга ER2591,591,5153,5
40.30251809IKCIM30VDI30цанга ER257373135
