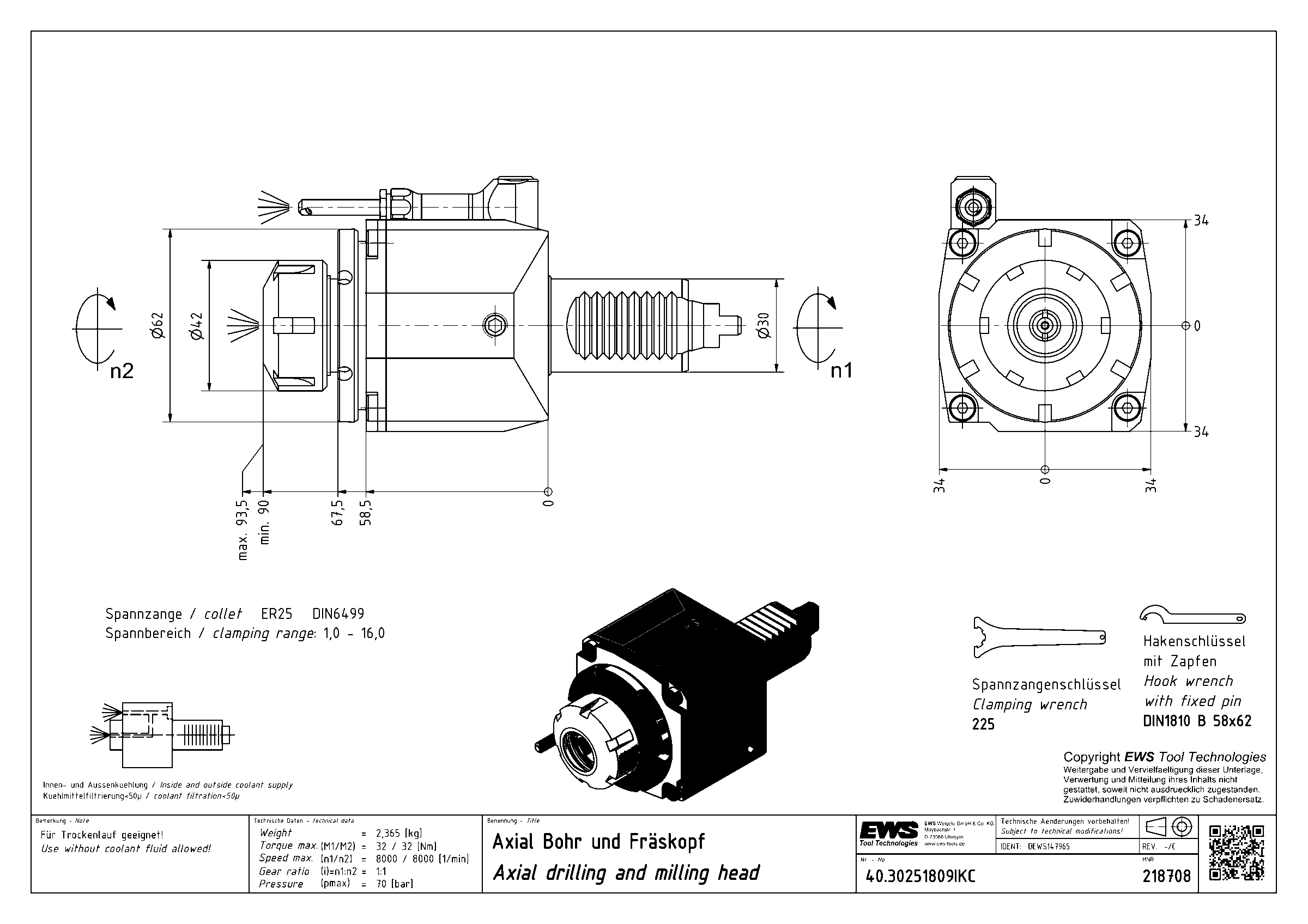

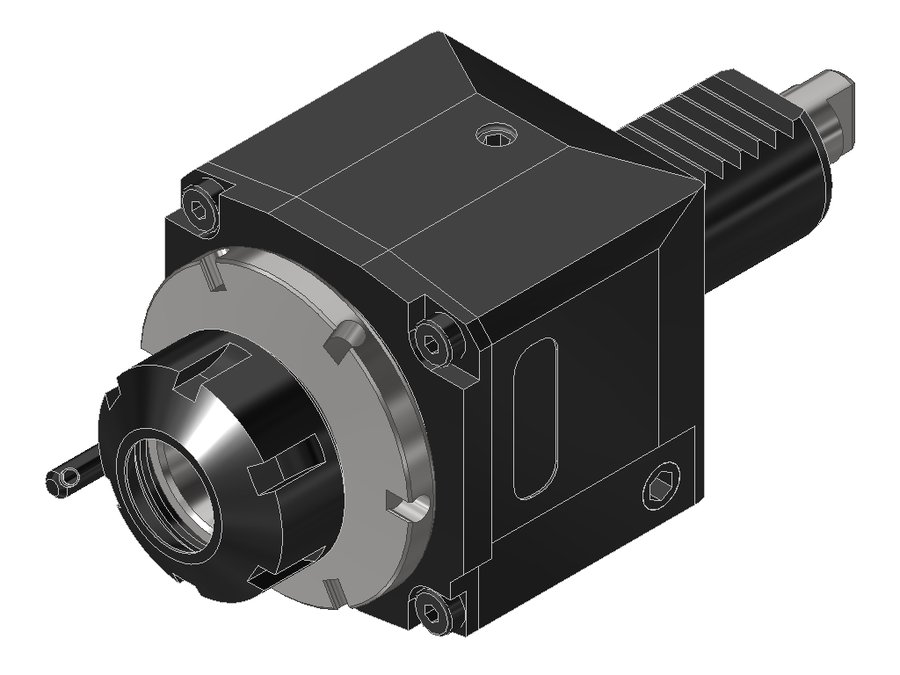

Головка приводная осевая сверлильно-фрезерная EWS 40.30251809IKC, хвостовик Ø30, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные осевые сверлильно-фрезерные EWS для VDI · арт. 40.30251809IKC

Головка приводная осевая сверлильно-фрезерная EWS 40.30251809IKC, хвостовик Ø30, под цанги ER25 (Ø2–16 мм), код 250 430E

Код интерфейса станкаZYV03000115
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика30 мм
Исполнениенейтральное
Присоединение к станкуVDI30
Присоединение инструментацанга ER25
Функциональная длина91,5 мм
Вылет LPR91,5 мм
Масса2,365 кг
Высота68 мм
Общая длина153,5 мм
Заказной номер EWS218708
Передаточное отношение1:1
Макс. частота вращения8000 об/мин
Макс. крутящий момент32 Н·м

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS для VDI — 315 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
40.6050KRLB4560VDI60цанга ER50263,4263,4392,4
40.16165480Z16VDI16цанга ER1662,562,5107
40.25255480IKC25VDI25цанга ER2591,591,5148,5
40.25255480IKCIM25VDI25цанга ER257373130
40.25255480IM#0125VDI25цанга ER257373130
40.30251809#0130VDI30цанга ER2591,591,5153,5
40.30251809IKC30VDI30цанга ER2591,591,5153,5Текущая
40.30251809IKCIM30VDI30цанга ER257373135
40.30251809IM#0130VDI30цанга ER257373135
40.30255482#0130VDI30цанга ER2591,591,5146,5
40.30255482IKC30VDI30цанга ER2591,591,5146,5
40.30255482IKCIM30VDI30цанга ER257373128
Показать ещё · всего в серии 315

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.30251809IKC.

Ключи и отвёртки2

  • 225Ключ для зажимной гайки EWS 225
  • DIN1810 B - 58X62Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 58X62

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30Приспособление монтажное EWS MW-VDI30, MW-VDI30
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Гайки цанговые1

  • 125Гайка EWS 125, 125, UM/RD
