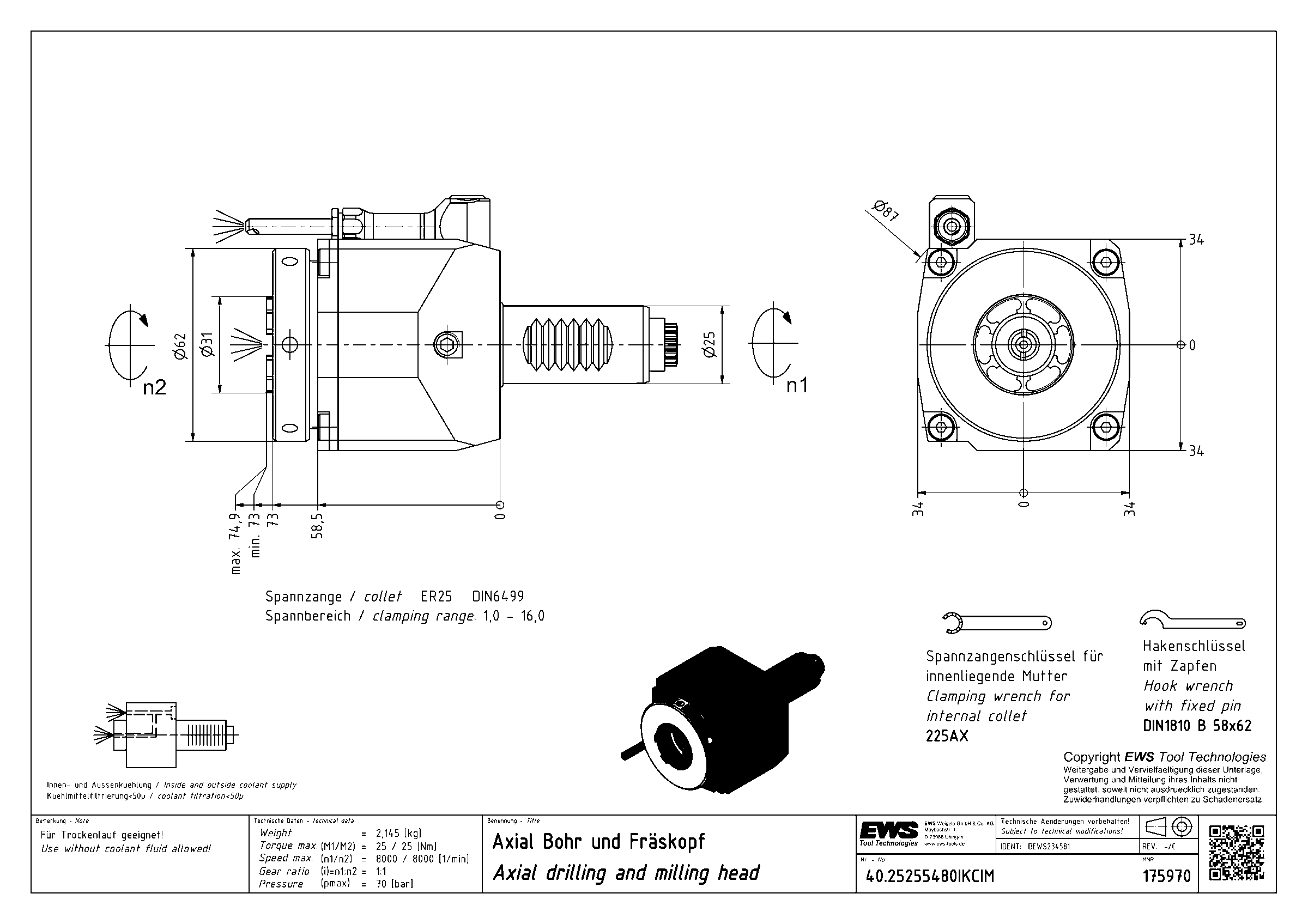

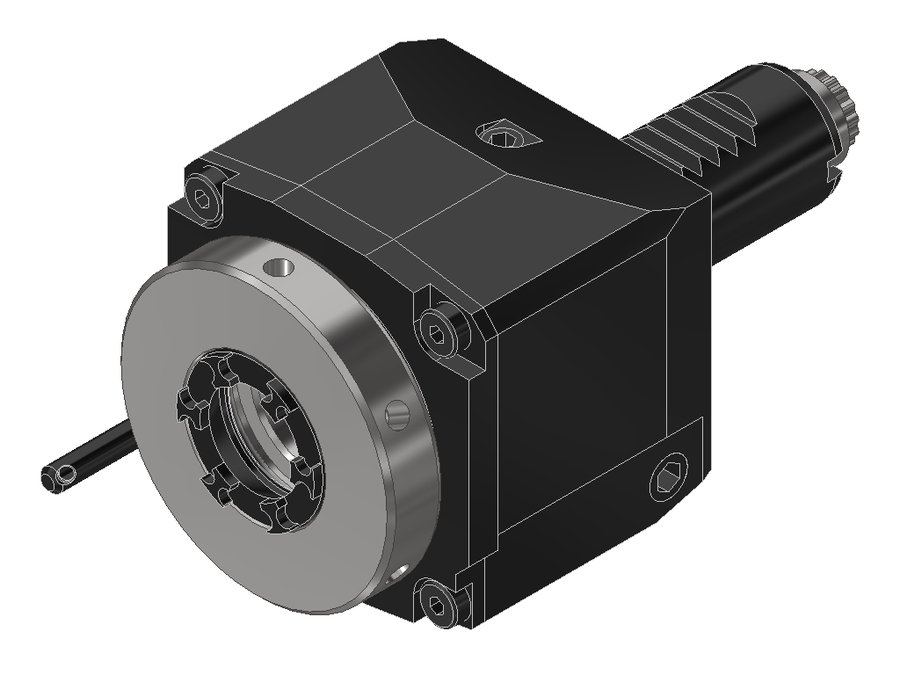

Головка приводная осевая сверлильно-фрезерная EWS 40.25255480IKCIM, хвостовик Ø25, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные осевые сверлильно-фрезерные EWS для VDI · арт. 40.25255480IKCIM

Головка приводная осевая сверлильно-фрезерная EWS 40.25255480IKCIM, хвостовик Ø25, под цанги ER25 (Ø2–16 мм), код 250 430E

Код интерфейса станкаZYV02500115
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
ПриводDIN 5480
Диаметр хвостовика25 мм
Исполнениенейтральное
Присоединение к станкуVDI25
Присоединение инструментацанга ER25
Функциональная длина73 мм
Вылет LPR73 мм
Масса2,145 кг
Высота68 мм
Общая длина130 мм
Заказной номер EWS175970
Передаточное отношение1:1
Макс. частота вращения8000 об/мин
Макс. крутящий момент25 Н·м

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS для VDI — 315 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
40.6050KR180960VDI60цанга ER50127,5127,5237,5
40.6050KR1809IK60VDI60цанга ER50127,5127,5237,5
40.6050KR5482IK60VDI60цанга ER50131,7131,7239,7
40.6050KRLB4560VDI60цанга ER50263,4263,4392,4
40.16165480Z16VDI16цанга ER1662,562,5107
40.25255480IKC25VDI25цанга ER2591,591,5148,5
40.25255480IKCIM25VDI25цанга ER257373130Текущая
40.25255480IM#0125VDI25цанга ER257373130
40.30251809#0130VDI30цанга ER2591,591,5153,5
40.30251809IKC30VDI30цанга ER2591,591,5153,5
40.30251809IKCIM30VDI30цанга ER257373135
40.30251809IM#0130VDI30цанга ER257373135
Показать ещё · всего в серии 315

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.25255480IKCIM.

Ключи и отвёртки2

  • 225AXКлюч для зажимной гайки EWS 225AX
  • DIN1810 B - 58X62Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 58X62

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI25Приспособление монтажное EWS MW-VDI25, MW-VDI25
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Гайки цанговые1

  • 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
