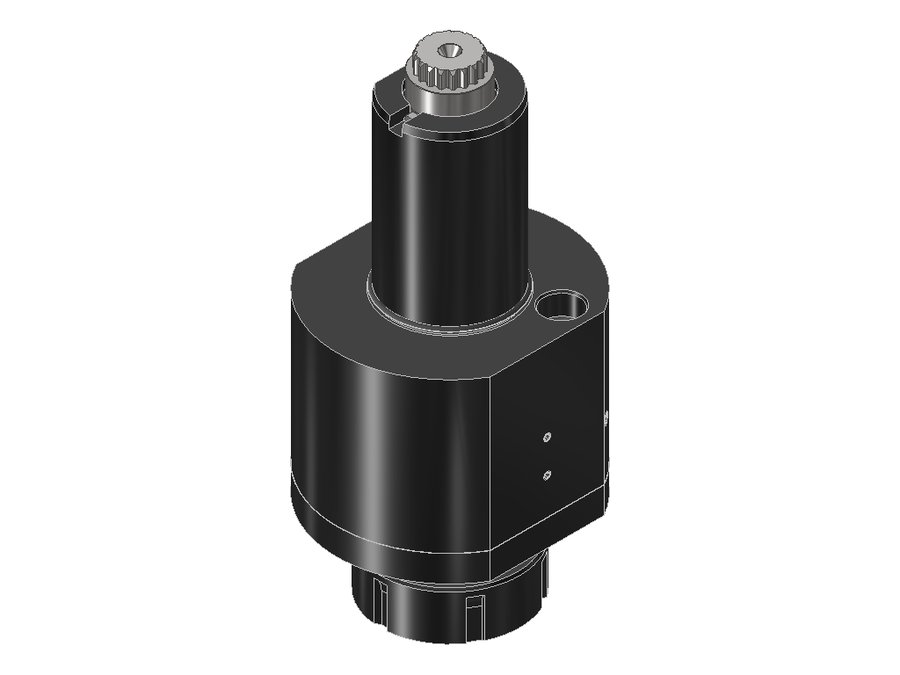

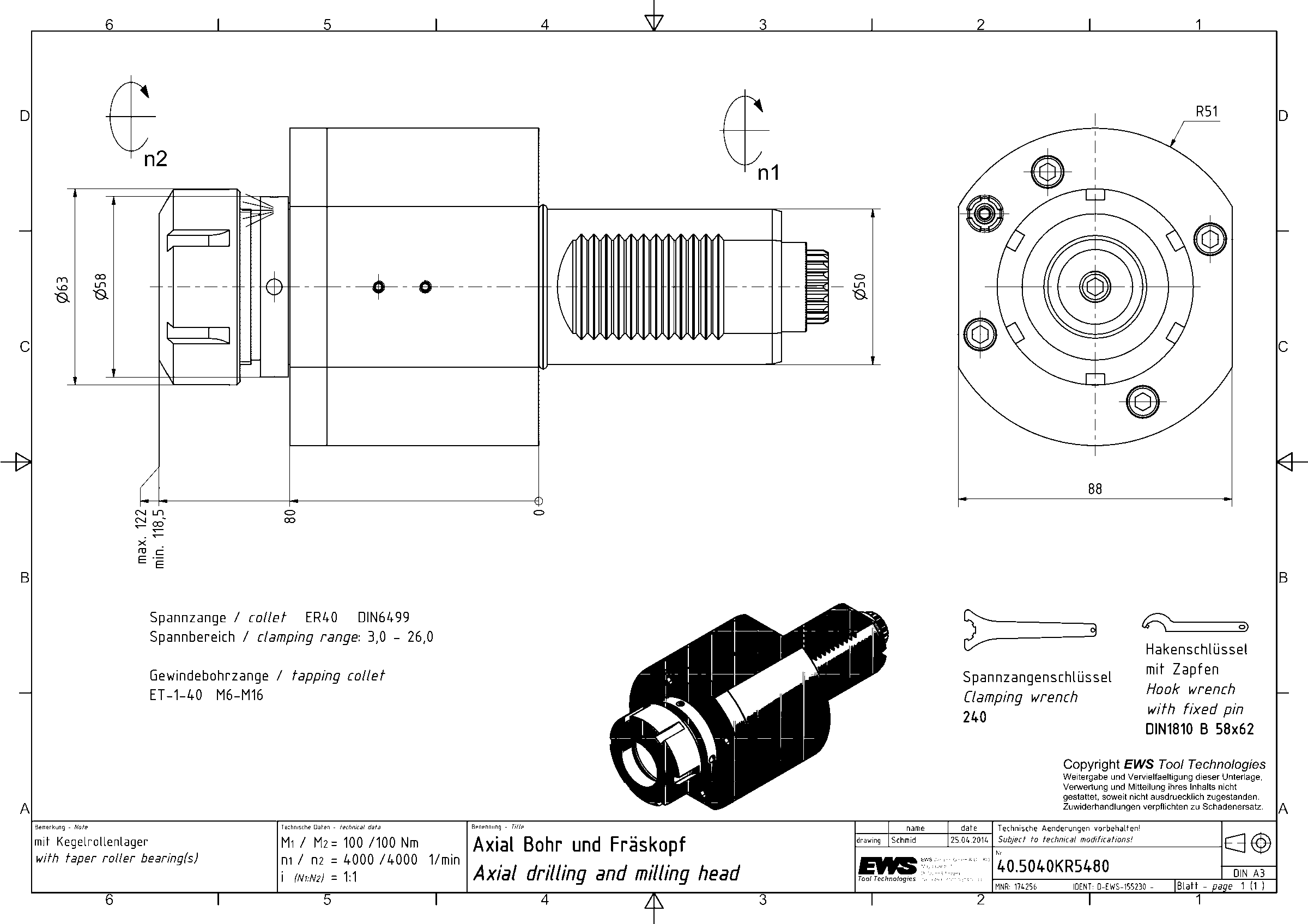

Головка приводная осевая сверлильно-фрезерная EWS 40.5040KR5480, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E
| Код интерфейса станка | ZYV05000115 |
|---|---|
| Код интерфейса инструмента | SZD04000295 |
| Размер цанги | ER40 |
| Подвод СОЖ | наружный |
| Привод | DIN 5480 |
| Диаметр хвостовика | 50 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI50 |
| Присоединение инструмента | цанга ER40 |
| Функциональная длина | 122 мм |
| Вылет LPR | 122 мм |
| Масса | 5,882 кг |
| Высота | 88 мм |
| Общая длина | 215 мм |
| Заказной номер EWS | 174256 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 4000 об/мин |
| Макс. крутящий момент | 100 Н·м |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 40.5040KR5480 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная осевая сверлильно-фрезерная
Патрон цанговый ER40 DIN 6499
- Диапазон зажима Ø4–26 мм
- Для цанги 400 472E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 160 Н·м
Конические роликовые подшипники (KR)
- Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
- Увеличенный срок службы
- Воспринимают одновременно радиальные и осевые нагрузки
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI — 315 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 40.4032VLHP3IKCIM | 40 | VDI40 | цанга ER32 | 78 | 78 | 163 | |
| 40.4032VTCIKCIM | 40 | VDI40 | цанга ER32 | 78 | 78 | 218 | |
| 40.5025HYDVL5IK | 50 | VDI50 | гидропатрон Ø25 | 111,5 | 111,5 | 227 | |
| 40.5032WN5482 | 50 | VDI50 | Weldon Ø32 | 141 | 141 | 234 | |
| 40.5032WNKRTOEMIK | 50 | VDI50 | Weldon Ø32 | 121 | 121 | 205 | |
| 40.5032WNKRVL5IKC | 50 | VDI50 | Weldon Ø32 | 121 | 121 | 236,5 | |
| 40.5040KR5480 | 50 | VDI50 | цанга ER40 | 122 | 122 | 215 | Текущая |
| 40.5040KR5480IK | 50 | VDI50 | цанга ER40 | 122 | 122 | 215 | |
| 40.5040KR5482IK | 50 | VDI50 | цанга ER40 | 122 | 122 | 215 | |
| 40.5040LB35 | 50 | VDI50 | цанга ER40 | 123 | 123 | 228 | |
| 40.5040LB35IK | 50 | VDI50 | цанга ER40 | 122 | 122 | 227 | |
| 40.5040LU35IK | 50 | VDI50 | цанга ER40 | 122 | 122 | 228 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 40.5040KR5480.
Ключи и отвёртки3
- 240 (EWS 106734)Ключ для зажимной гайки EWS 240
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
- DIN1810 B - 58X62Ключ крючковый с носиком EWS DIN1810 B - 58X62, для гаек с радиальными отверстиями
Гайки цанговые1
- 140 (EWS 104742)Гайка EWS 140, тип UM/RD
